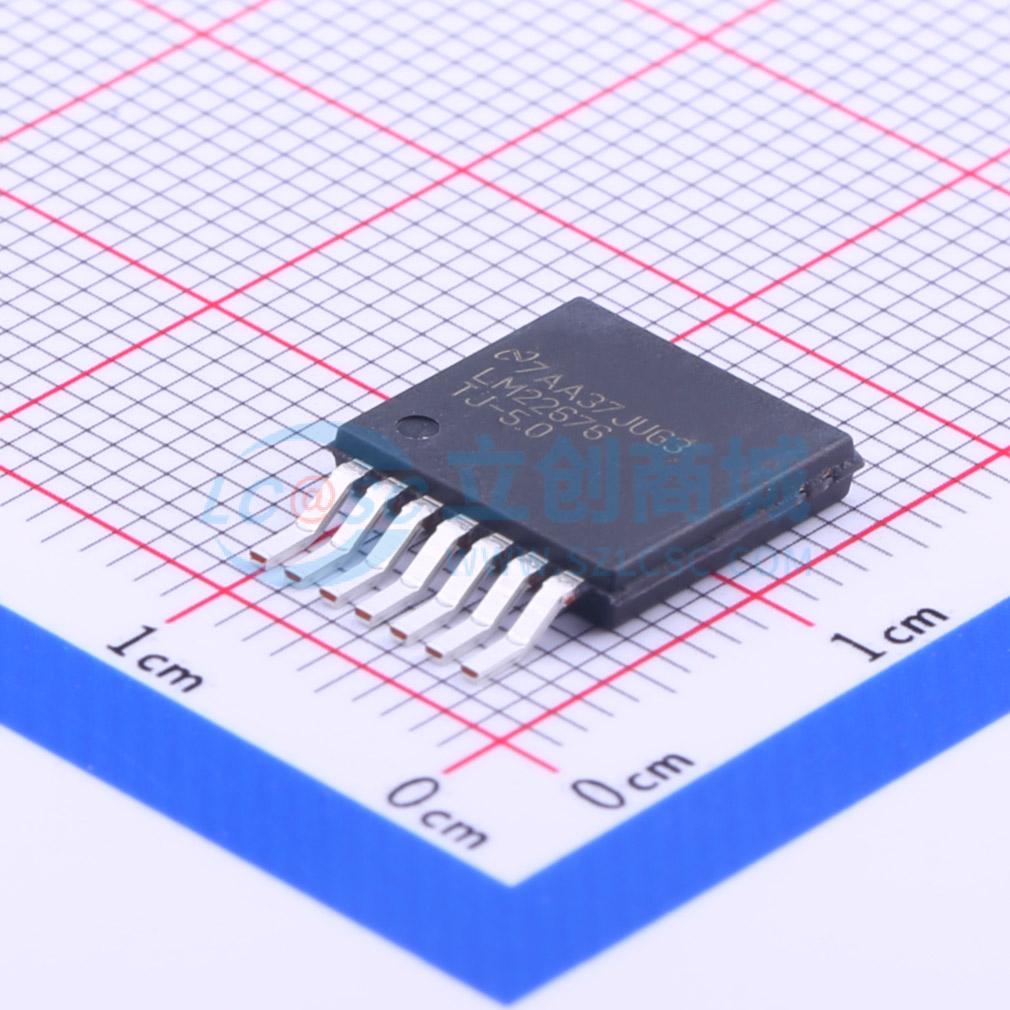

LM22676TJ-5.0/NOPB

42V、3A简易开关降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM22676 具有精密使能功能的 SIMPLE SWITCHER® 4.5V 至 42V、3A 降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM22676TJ-5.0/NOPB
商品编号: C192307
商品封装: TO-263-7
包装方式: 编带
商品毛重: 1.95克(g)

商品参数

商品概述

LM22676开关稳压器仅需极少的外部元件，就能实现高效的高压降压（buck）稳压器所需的全部功能。这款易于使用的稳压器集成了一个42 V N沟道MOSFET开关，能够提供高达3 A的负载电流。它具有出色的线性和负载调节能力，效率高（>90%）。电压模式控制具有短的最小导通时间，允许输入和输出电压之间有最大的比率。内部环路补偿意味着用户无需进行繁琐的环路补偿元件计算。提供固定5 V输出和可调输出电压选项。500 kHz的开关频率允许使用小型外部元件，并具有良好的瞬态响应。精确的使能输入可简化稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25 μA（典型值）电流。内置软启动（典型值500 μs）可节省外部元件。LM22676还内置了热关断和电流限制功能，以防止意外过载。

商品特性

宽输入电压范围：4.5 V至42 V
内部补偿电压模式控制，使用低ESR陶瓷电容时稳定
120 mΩ N沟道MOSFET PFM封装
100 mΩ N沟道MOSFET PSOP - 8封装
输出电压选项：-ADJ（输出低至1.285 V）、-5.0（输出固定为5 V）
±1.5%反馈参考精度
500 kHz开关频率
-40℃至125℃工作结温范围
精确使能引脚
集成自举二极管
集成软启动
完全WEBEN Γ(CH⊕使能
LM22676Q是符合AEC - Q100 1级标准的汽车级产品（-40℃至+125℃工作结温）
SO PowerPAD（外露焊盘）PFM（外露焊盘）

应用领域

工业控制
电信和数据通信系统
嵌入式系统
标准24 V、12 V和5 V输入轨转换

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	5V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.4mA
	开关管(内置/外置)	内置
	输出类型	固定
