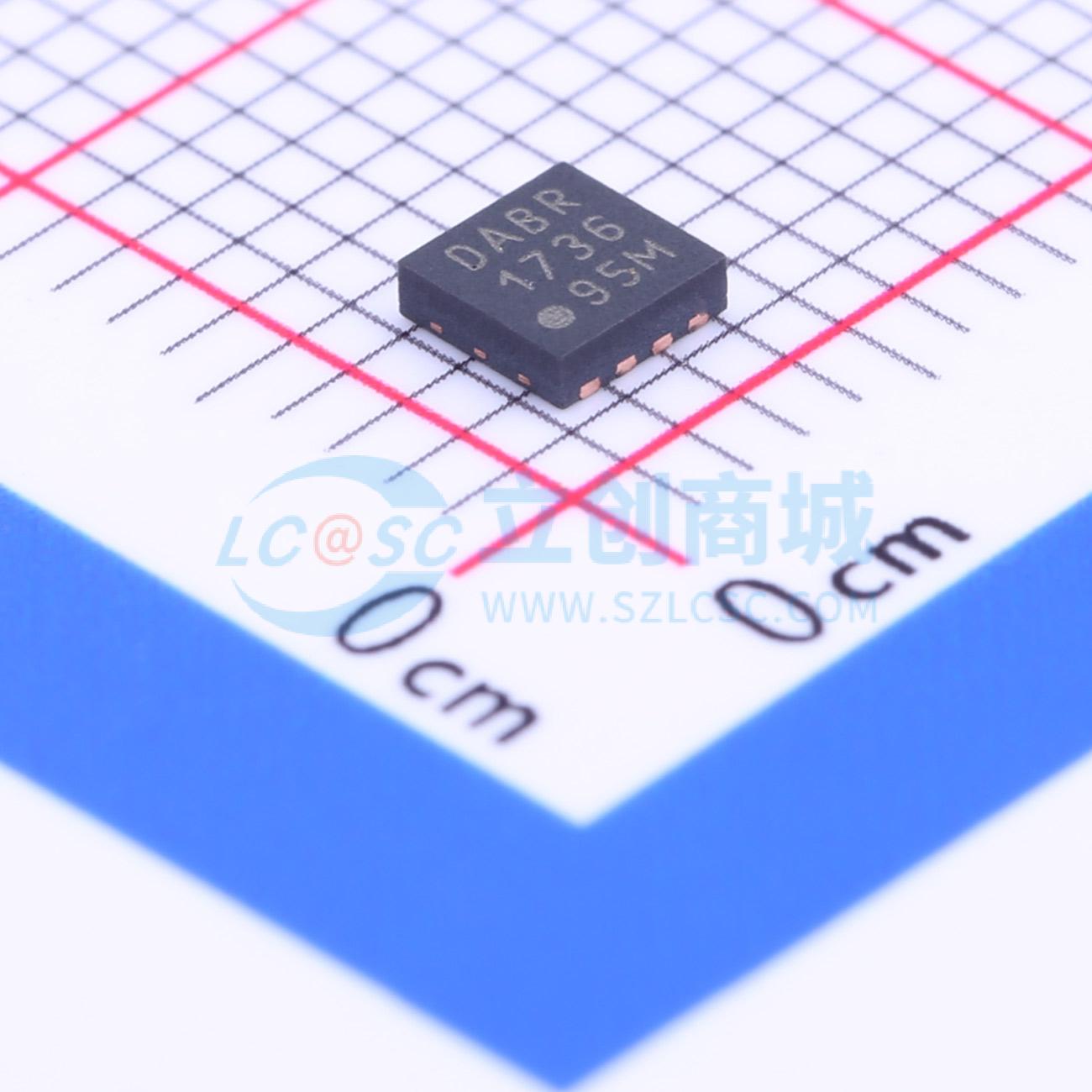

MCP14700-E/MF实物图

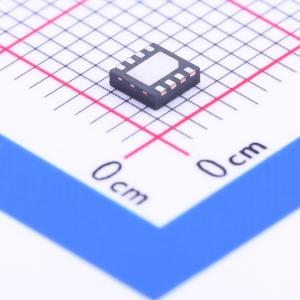

  • MCP14700-E/MF商品缩略图
  • MCP14700-E/MF商品缩略图
  • MCP14700-E/MF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MCP14700-E/MF

双输入同步MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一款高速同步MOSFET驱动器,旨在优化驱动高端和低端N沟道MOSFET。 特别适合驱动低FOM MOSFET,包括Microchip的MCP87000系列高速MOSFET。 有两个PWM输入,允许独立控制外部N沟道MOSFET。
商品型号
MCP14700-E/MF
商品编号
C220821
商品封装
TDFN-8-EP(3x3)​
包装方式
管装
商品毛重
2.76克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)3.5A
拉电流(IOH)2A
工作电压4.5V~5.5V
属性参数值
上升时间(tr)10ns
下降时间(tf)6ns
特性欠压保护(UVP);过热保护(OPT)
工作温度-40℃~+125℃@(Tj)
输入高电平(VIH)1.4V~1.8V
输入低电平(VIL)1.1V~1.3V
静态电流(Iq)45uA

商品概述

MCP14700是一款高速同步MOSFET驱动器,旨在优化驱动高端和低端N沟道MOSFET。它特别适合驱动低品质因数(FOM)MOSFET,包括Microchip的MCP87000系列高速MOSFET。MCP14700有两个PWM输入,可独立控制外部N沟道MOSFET。由于没有内部交叉导通保护电路,外部MOSFET的死区时间可以得到精确控制,从而实现更高效的系统或独特的电机控制算法。 PWM输入的转换阈值在PWM输入信号上升时通常为1.6V,在PWM输入信号下降时通常为1.2V。这使得MCP14700非常适合采用3.0V TTL/CMOS逻辑的控制器。PWM输入内部下拉,确保在输入悬空时输出驱动信号为低电平。 MCP14700器件的HIGHDR和LOWDR峰值源电流能力通常为2A。虽然HIGHDR的典型峰值灌电流为2A,但LOWDR的典型峰值灌电流为3.5A。低电阻上拉和下拉驱动使MCP14700能够在通常10 ns内快速转换3300 pF的负载。高端驱动的自举功能在内部实现,可降低系统成本和设计复杂度。 MCP14700具有欠压锁定(UVLO)功能,典型迟滞为500 mV。该器件还具备带迟滞的过温保护功能。

商品特性

  • 非常适合驱动低品质因数(FOM)MOSFET,如Microchip的MCP87000 MOSFET系列
  • 高端和低端栅极驱动独立PWM输入控制
  • 输入逻辑电平阈值与3.0V TTL兼容
  • 用于同步应用的双输出MOSFET驱动
  • 高峰值输出电流:2A(典型值)
  • 内部自举隔离器件
  • BOOT引脚最高额定电压+36V
  • 低电源电流:45 μA(典型值)
  • 高容性负载驱动能力:10.0 ns内驱动3300 pF(典型值)
  • 输入电压欠压锁定保护
  • 过温保护
  • 节省空间的封装: - 8引脚SOIC - 8引脚3x3 DFN

应用领域

  • 三相无刷直流(BLDC)电机控制
  • 高效同步DC/DC降压转换器
  • 大电流低输出电压同步DC/DC降压转换器
  • 高输入电压同步DC/DC降压转换器
  • 微处理器的核心电压电源
