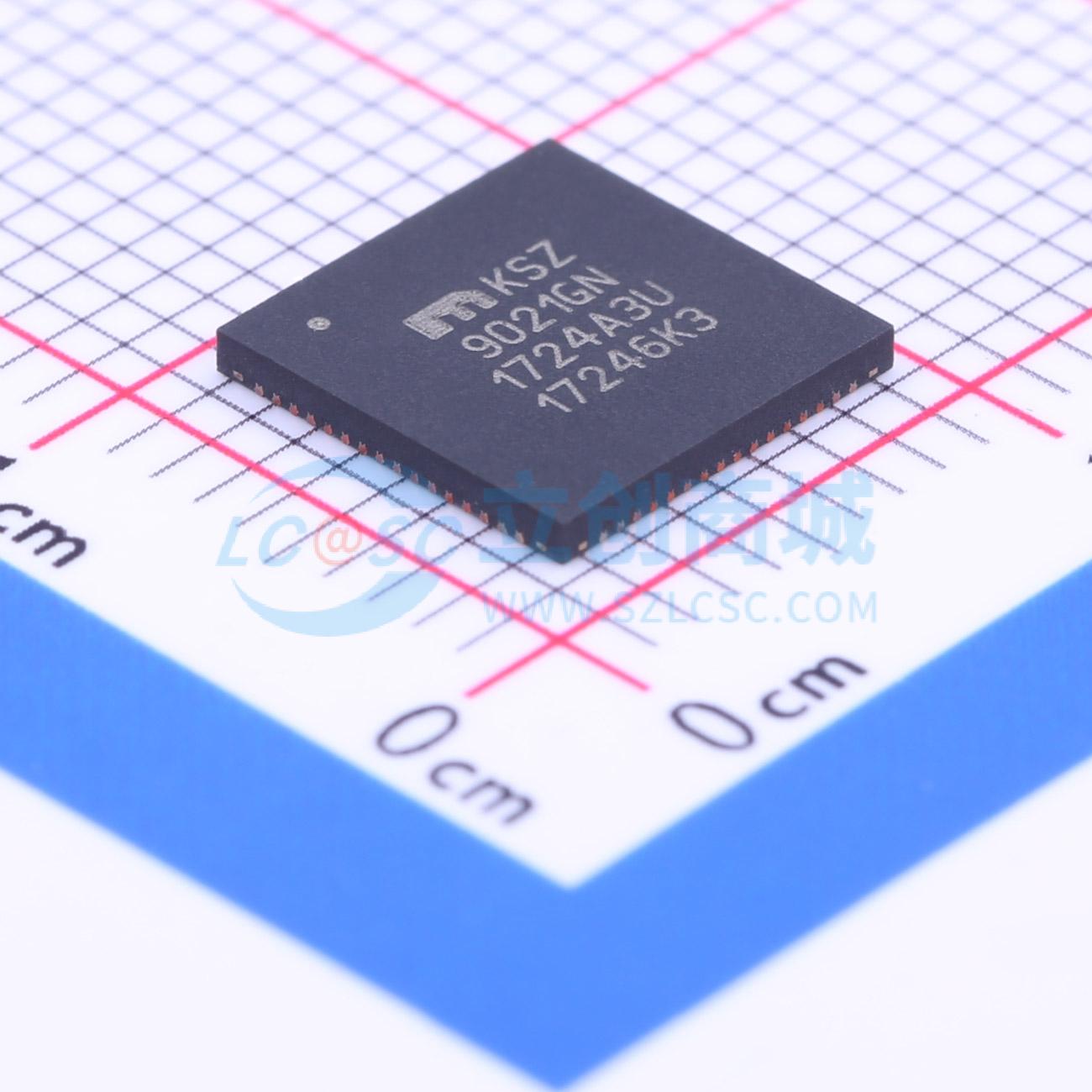

温馨提醒：图片仅供参考，商品以实物为准

KSZ9021GN

Gigabit Ethernet 收发器，支持 GMII/MII 接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 完全集成的三速 (10Base-T/100Base-TX/1000Base-T) 以太网物理层收发器解决方案，用于在标准 CAT-5 非屏蔽双绞线电缆上传输和接收数据。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ9021GN
商品编号: C220829
商品封装: QFN-64-EP(8x8)
包装方式: 托盘
商品毛重: 0.7克(g)

商品参数

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s；1Gbit/s
	工作电压	3.3V；2.5V；1.2V
	工作温度	0℃~+70℃
	功能特性	错误检测与恢复；低功耗模式；可编程LED指示；电缆诊断

商品概述

KSZ9021GN是一款完全集成的三速（10Base-T/100Base-TX/1000Base-T）以太网物理层收发器，用于在标准CAT-5非屏蔽双绞线（UTP）电缆上传输和接收数据。它提供了行业标准的GMII/MII（千兆介质独立接口/介质独立接口），以便与千兆以太网处理器和交换机中的GMII/MII MAC连接，实现1000 Mbps或10/100 Mbps速度的数据传输。KSZ9021GN通过使用片上端接电阻来减少四对差分信号的成本，并集成了LDO控制器以驱动低成本MOSFET为1.2V核心供电，从而降低了板卡成本并简化了布局。KSZ9021GN提供诊断功能，便于系统启动和生产测试及产品部署期间的调试。参数NAND树支持可检测I/O和板卡之间的故障。Micrel LinkMD基于TDR的电缆诊断允许识别故障的铜缆。远程和本地回环功能提供了模拟和数字数据路径验证。KSZ9021GN采用64引脚无铅QFN封装。

应用领域

激光/网络打印机
网络附加存储（NAS）
网络服务器
主板上的千兆局域网 (GLOM)
宽带网关千兆SOHO/SMB路由器
IPTV IP机顶盒
游戏主机
三重播放（数据、语音、视频）媒体中心
媒体转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	类型	PHY收发器
	端口数量	1
	MAC接口	GMII；MII
	以太网速率标准	1000BASE-T；10BASE-T；100BASE-TX
