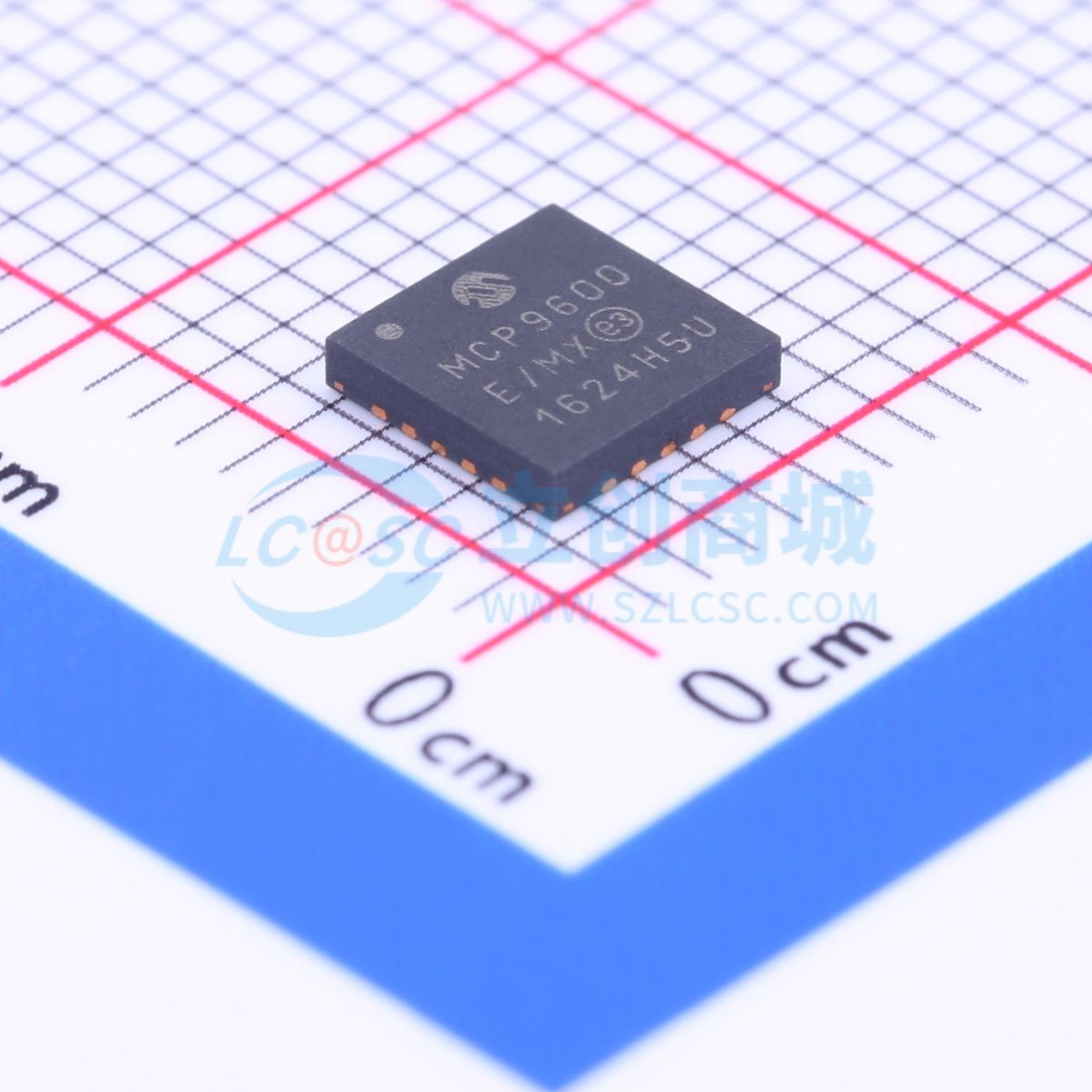

MCP9600-E/MX

通过集成冷端补偿功能，将热电偶的电动势转换为摄氏度。该器件可校正八种热电偶类型的非线性误差特性，并为所选热电偶输出精度达±1.5℃的温度数据。校正系数源自美国国家标准与技术研究院（NIST）的ITS - 90热电偶数据库。

这款数字温度传感器配备用户可编程寄存器，为各种温度传感应用提供了设计灵活性。这些寄存器允许用户进行可选设置，例如为电池供电应用设置低功耗模式、为快速瞬态温度设置可调数字滤波器，以及四个可单独编程的温度警报输出，可用于检测多个温度区域。

温度警报限值有多种用户可编程配置，例如警报极性可设置为低电平有效或高电平有效的推挽输出，输出功能可设置为比较器模式（适用于恒温器类型的操作）或基于微处理器系统的中断模式。此外，警报可检测温度的上升或下降，滞后范围最高可达+255℃。

该传感器采用行业标准的2线I²C兼容串行接口，通过ADDR引脚设置设备地址，每条总线最多可支持八个设备。

• 热电偶电动势（EMF）至℃转换器：集成冷端补偿
• 支持的类型（由NIST ITS - 90指定）：K型、J型、T型、N型、S型、E型、B型和R型
• 热端精度：±1.5℃（最大）
• 测量分辨率：热端和冷端：+0.0625℃（典型值）
• 四个可编程温度警报输出：监测热端或冷端温度；检测温度上升或下降；可编程滞后最高可达255℃
• 可编程温度数字滤波器
• 低功耗：关断模式；突发模式：1至128个温度采样
• 2线接口：I²C兼容，100kHz：每条I²C总线支持八个设备
• 工作电压范围：2.7V至5.5V
• 工作电流：300μA（典型值）
• 关断电流：2μA（典型值）
• 封装：20引脚MQFN

• 石化热管理
• 手持式测量设备
• 工业设备热管理
• 烤箱
• 工业发动机热监测
• 温度检测架
