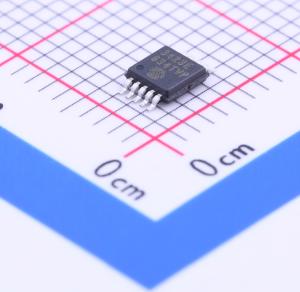

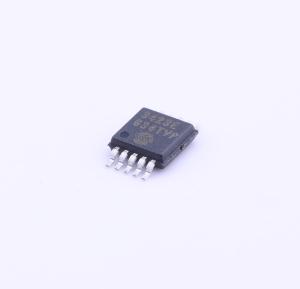

MCP3423-E/UN

MCP3422、MCP3423和MCP3424器件（MCP3422/3/4）是低噪声、高精度的18位Δ-Σ模数（△≥ A/D）转换器。这些器件可将模拟输入转换为分辨率高达18位的数字代码。 板载2.048V参考电压使差分输入范围达到±2.048V（满量程范围 = 4.096V/PGA）。 这些器件可通过两线I²C串行接口，根据用户可控的配置位设置，以每秒3.75、15、60或240个样本的速率输出模数转换结果。在每次转换期间，器件会自动校准失调和增益误差。这确保了在温度变化和电源波动的情况下，每次转换都能得到准确的转换结果。 用户可在模数转换前选择x1、x2、x4或x8的PGA增益。这使得MCP3422/3/4器件能够以高分辨率转换非常微弱的输入信号。 MCP3422/3/4器件有两种转换模式：(a) 单次转换模式和 (b) 连续转换模式。在单次转换模式下，器件完成一次转换后会自动进入低电流待机模式，直到收到另一个转换命令。这大大降低了空闲期间的电流消耗。在连续转换模式下，转换会以设定的转换速度持续进行。器件会用最新的转换数据更新其输出缓冲区。 这些器件采用2.7V至5.5V单电源供电，并具有两线I²C兼容串行接口，支持标准（100 kHz）、快速（400 kHz）或高速（3.4 MHz）模式。 MCP3423和MCP3424的I²C地址位可通过两个外部I²C地址选择引脚（Adro和Adr1）进行选择。用户可通过将这两个地址选择引脚连接到VDD、VSS或浮空，将器件配置为八个可用地址之一。MCP3422的I²C地址位在生产时由工厂编程。 MCP3422和MCP3423器件有两个差分输入通道，而MCP3424有四个差分输入通道。除了输入通道数量和I²C地址位选择选项不同外，这三款器件的所有电气特性均相同。 MCP3422提供8引脚SOIC、DFN和MSOP封装。MCP3423提供10引脚DFN和MSOP封装。MCP3424提供14引脚SOIC和TSSOP封装。

• 带差分输入的18位△ ADC：2通道（MCP3422和MCP3423），4通道（MCP3424）
• 差分输入满量程范围：-VREF至+VREF
• 每次转换自动校准内部失调和增益
• 板载电压基准（VREF）：精度：2.048V ± 0.05%，漂移：15 ppm/℃
• 板载可编程增益放大器（PGA）：增益为1、2、4或8
• 积分非线性（INL）：满量程范围的10 ppm
• 可编程数据速率选项：3.75 SPS（18位）、15 SPS（16位）、60 SPS（14位）、240 SPS（12位）
• 单次或连续转换选项
• 低电流消耗：典型值135 μA（VDD = 3V，连续转换），典型值36 μA（VDD = 3V，1 SPS单次转换）
• 板载振荡器I²C接口：标准、快速和高速模式，MCP3423和MCP3424用户可配置两个外部地址引脚
• 单电源工作：2.7V至5.5V
• 扩展温度范围：-40°C至+125°C

• 便携式仪器和消费品
• 使用RTD、热敏电阻和热电偶进行温度传感
• 压力、应变和力的电桥传感
• 秤重设备
• 电池电量计
• 工厂自动化设备
