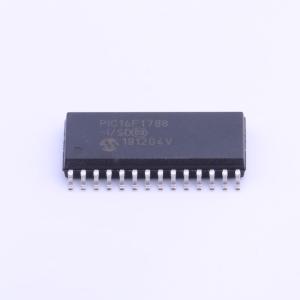

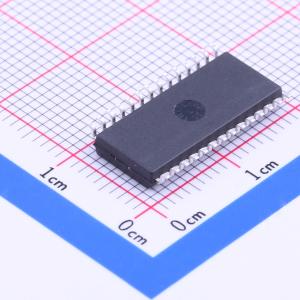

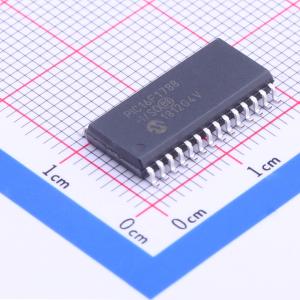

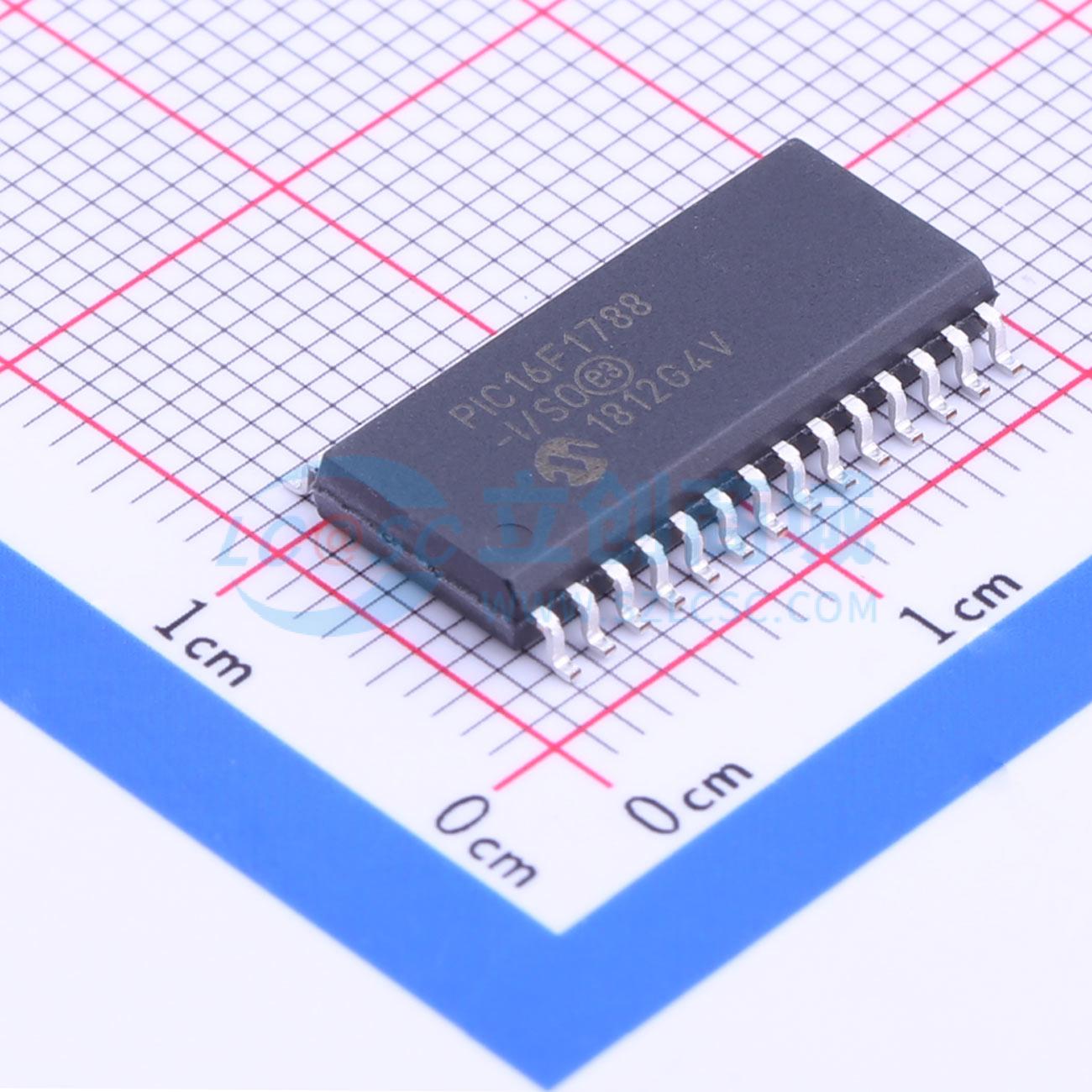

Name: MICROCHIP(美国微芯) PIC16F1788-I/SO
Brand: MICROCHIP(美国微芯)
SKU: C220854
Price: 18.21 CNY
Availability: OutOfStock

仅49条指令
工作速度：DC – 32 MHz时钟输入；DC – 125 ns指令周期
具有自动上下文保存的中断能力
16级深度硬件堆栈，可选溢出/下溢复位
直接、间接和相对寻址模式
两个完整的16位文件选择寄存器（FSRs），FSRs可读取程序和数据存储器
高达16 KW闪存程序存储器：软件控制下可自编程；可编程代码保护；可编程写保护
256字节数据EEPROM
高达2048字节RAM
四个可编程开关模式控制器（PSMC）模块：数字和/或模拟反馈控制PWM频率和脉冲开始/结束时间；16位周期、占空比和相位；16 ns时钟分辨率；支持单PWM、互补、推挽和3相操作模式；带8位计数器的死区控制；自动关机和重启；前沿和后沿消隐；突发模式
睡眠模式：50 nA @1.8V，典型值
看门狗定时器：500 nA @1.8V，典型值
定时器1振荡器：500 nA @32 kHz工作电流：8 μA @ 32 kHz，1.8V，典型值；32 μA/MHz @1.8V，典型值
模数转换器（ADC）：全差分12位转换器；高达75 ksps转换速率；11个单端通道；5个差分通道；正负参考选择
一个8位和三个5位数模转换器（DAC）：输出可外部获取；正负参考选择；与比较器、运算放大器、固定电压参考（FVR）和ADC内部连接
四个高速比较器：50 ns响应时间；轨到轨输入；软件可选滞后；与运算放大器、FVR和DAC内部连接
多达三个运算放大器：轨到轨输入/输出；高低可选增益带宽积；与DAC和FVR内部连接
固定电压参考（FVR）：1.024V、2.048V和4.096V输出电平；与ADC、比较器和DAC内部连接
多达36个I/O引脚和1个仅输入引脚
用于LED驱动器的高电流灌/源
可单独编程的变化中断引脚
可单独编程的弱上拉
单独输入电平选择
可单独编程的压摆率控制
可单独编程的开漏输出
定时器0：8位定时器/计数器，带8位可编程预分频器
增强型定时器1：16位定时器/计数器，带预分频器；外部门输入模式；专用低功率32 kHz振荡器驱动器
定时器2：8位定时器/计数器，带8位周期寄存器、预分频器和后分频器
两个捕获/比较/PWM模块（CCP）：16位捕获，最大分辨率12.5 ns；16位比较，最大分辨率31.25 ns；10位PWM，最大频率32 kHz
主同步串行端口（SSP），带SPI和I²C：7位地址屏蔽；SMBus/PMBus兼容性
增强型通用同步异步收发器（EUSART）：RS-232、RS-485和LIN兼容；自动波特率检测；启动时自动唤醒
从精密内部振荡器工作，高达32 MHz：工厂校准至±1%，典型值；软件可选频率范围从32 MHz到31 kHz
31 kHz低功率内部振荡器
32.768 kHz定时器1振荡器：可用作系统时钟；低功率RTC
外部振荡器模块：4种晶体/谐振器模式，最高32 MHz，使用4x PLL；3种外部时钟模式，最高32 MHz
4x锁相环（PLL）
故障安全时钟监视器：检测并从外部振荡器故障中恢复
双速启动：最小化代码执行和外部振荡器启动之间的延迟
节能睡眠模式
上电复位（POR）
上电定时器（PWRT）
振荡器启动定时器（OST）
带可选触发点的欠压复位（BOR）
扩展看门狗定时器（WDT）
在线串行编程（ICSP）
在线调试（ICD）
增强型低电压编程（LVP）
工作电压范围：1.8V至3.6V（PIC16LF1788/9）；2.3V至5.5V（PIC16F1788/9）

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	28KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	24
	ADC(位数)	12bit
	DAC(位数)	5bit；8bit
	振荡器类型	内置
	工作电压	2.3V~5.5V
	工作温度	-40℃~+85℃
