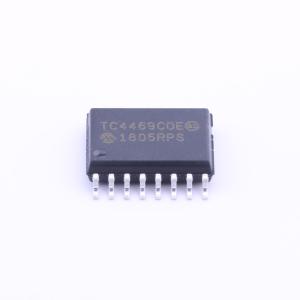

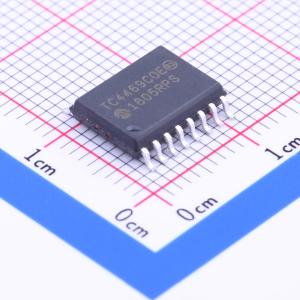

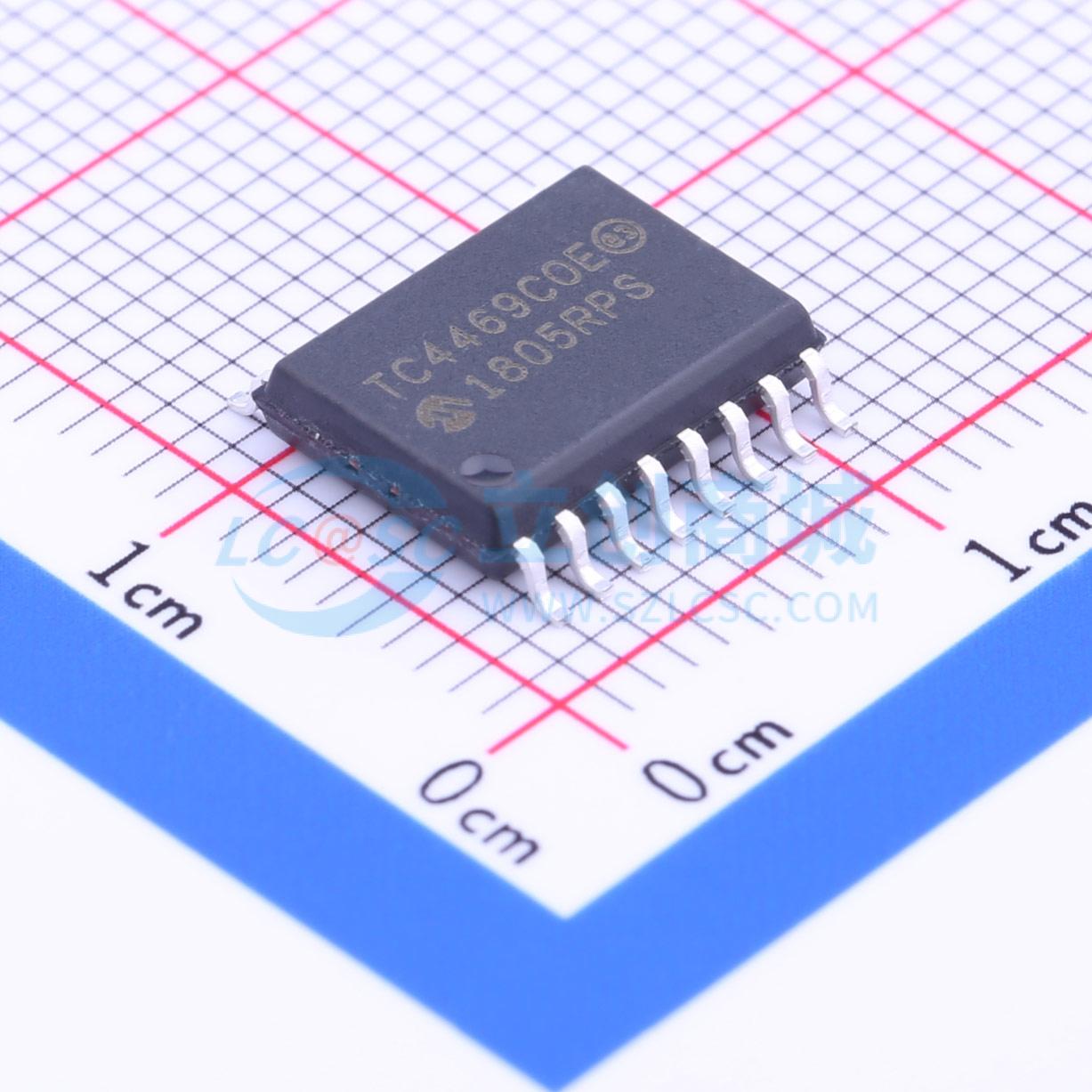

TC4469COE713

品牌名称: MICROCHIP(美国微芯)
商品型号: TC4469COE713
商品编号: C220861
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 1.5克(g)

商品参数

商品概述

TC4467/TC4468/TC4469器件是一系列四输出CMOS缓冲器/MOSFET驱动器，具有1.2 A的峰值驱动能力。与其他MOSFET驱动器不同，这些器件每个输出都有两个输入。输入配置为逻辑门：与非门（TC4467）、与门（TC4468）和与/反相门（TC4469）。 TC4467/TC4468/TC4469驱动器可向接地负载持续提供高达250 mA的电流。这些器件非常适合直接驱动低电流电机，或在H桥配置中驱动MOSFET以实现更高电流的电机驱动。驱动器内置逻辑门有助于减少许多设计中的元件数量。 TC4467/TC4468/TC4469器件非常坚固，具有很高的抗闩锁能力。它们能够承受地线上高达5 V的噪声尖峰，并且能够处理驱动器输出端高达0.5 A的反向电流。 TC4467/4468/4469器件提供商业、工业温度范围的产品。

商品特性

高峰值输出电流：1.2 A
宽工作范围：- 4.5 V至18 V
对称的上升/下降时间：25 ns
短且相等的延迟时间：75 ns
抗闩锁。可承受500 mA的电感反冲
3种输入逻辑选择：- 与 / 与非 / 与 + 反相
所有引脚均有ESD保护：2 kV

应用领域

通用CMOS逻辑缓冲器
在H桥中驱动所有四个MOSFET
直接小型电机驱动器
继电器或外设驱动器
CCD驱动器
引脚切换网络驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(1000个/圆盘，最小起订量 10000 个)

个

起订量：10000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	1.2A
	拉电流(IOH)	1.2A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	15ns
	下降时间(tf)	15ns
	特性	-
	工作温度	0℃~+150℃@(Tj)
