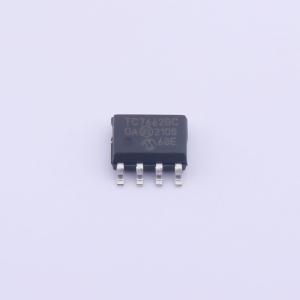

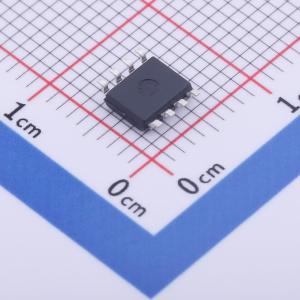

TC7662BCOA

描述: TC7662B是行业标准TC7660电荷泵电压转换器的引脚兼容升级版。它仅使用两个低成本电容器，就能将+1.5V至+15V的输入转换为相应的–1.5V至–15V输出，无需使用电感器，从而消除了与之相关的成本、尺寸和电磁干扰问题。板载振荡器的标称频率为10kHz。当1号引脚连接到V+时，频率会提高到35kHz，这样就可以使用更小的外部电容器。通过将一个外部电容器从OSC引脚连接到地（1号引脚悬空），也可以实现低于10kHz的工作频率（适用于低电源电流应用）。 TC7662B有8引脚DIP和8引脚小外形（SO）封装，适用于商业和扩展温度范围。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC7662BCOA
商品编号: C220822
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.05克(g)

商品参数

商品概述

TC7662B是行业标准TC7660电荷泵电压转换器的引脚兼容升级版。它仅使用两个低成本电容器，就能将+1.5V至+15V的输入转换为相应的–1.5V至–15V输出，无需使用电感器，从而消除了与之相关的成本、尺寸和电磁干扰问题。板载振荡器的标称频率为10kHz。当1号引脚连接到V+时，频率会提高到35kHz，这样就可以使用更小的外部电容器。通过将一个外部电容器从OSC引脚连接到地（1号引脚悬空），也可以实现低于10kHz的工作频率（适用于低电源电流应用）。 TC7662B有8引脚DIP和8引脚小外形（SO）封装，适用于商业和扩展温度范围。

商品特性

宽工作电压范围：1.5V至15V
用于提高开关频率的升压引脚（1号引脚）
高功率效率达96%
使用简便 – 仅需2个非关键外部无源元件
是行业标准ICL7660及其他替代器件的改进型直接替代品

应用领域

+5V到±5V电源的简单转换
电压倍增Vout = ±nVin
数据采集系统和仪器仪表的负电源
RS232电源
电源分配器，Vout = ±Vs/2

数据手册PDF

放大查看下载PDF

交货周期

订货50-70个工作日

购买数量

(100个/管，最小起订量 10000 个)

个

起订量：10000 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~15V
	静态电流(Iq)	160uA
	输出电阻	65Ω

	属性	参数值
	能量效率	96%
	开关频率	10kHz
	工作温度	0℃~+70℃
	功能类型	反相
