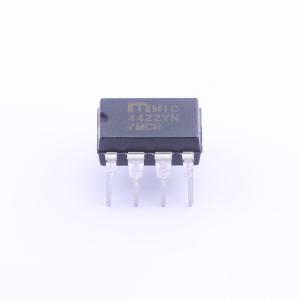

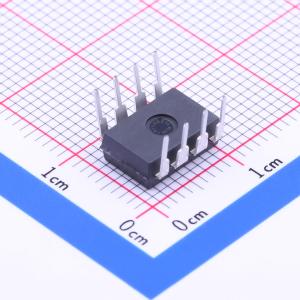

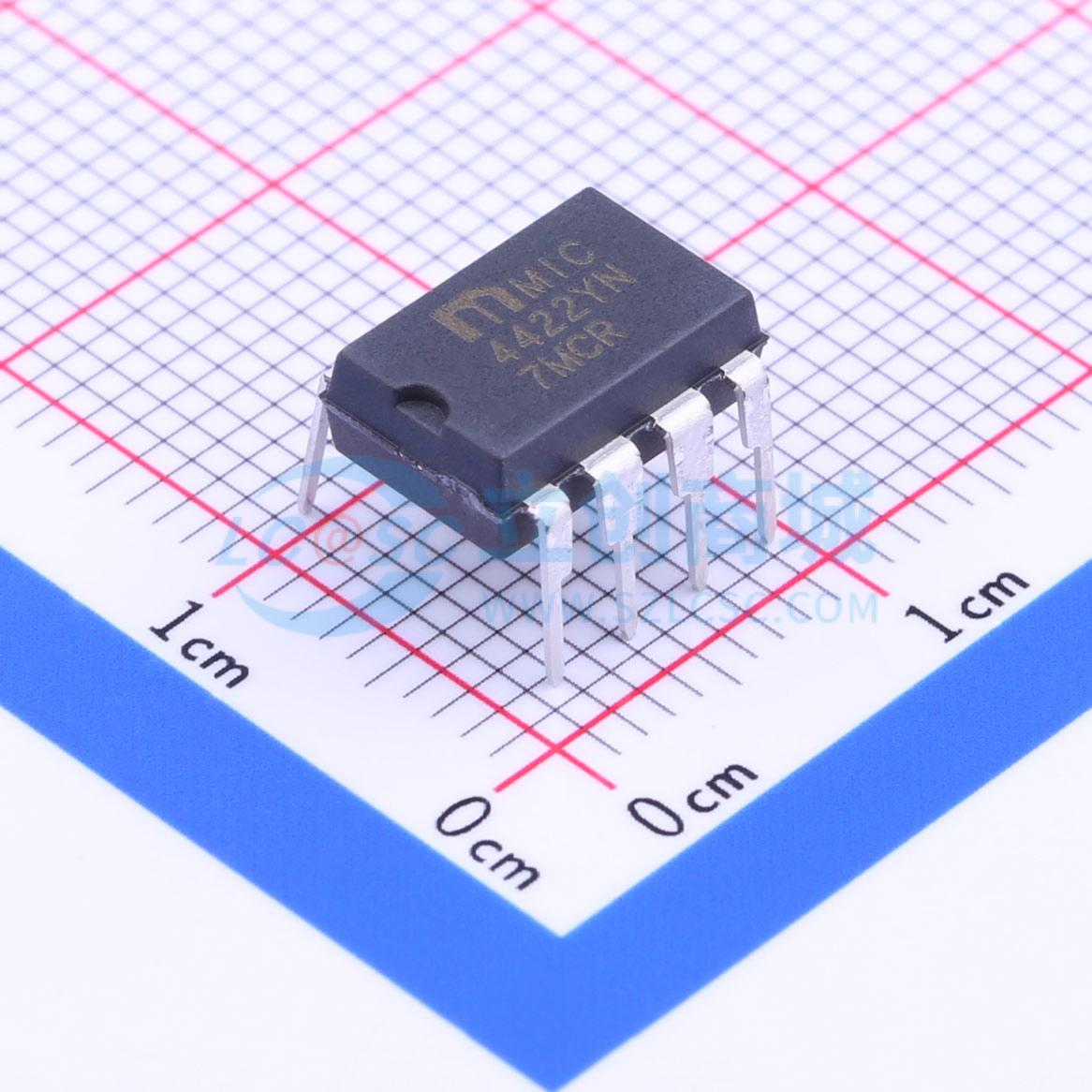

温馨提醒：图片仅供参考，商品以实物为准

MIC4422YN

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4422YN
商品编号: C220760
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.97克(g)

商品参数

商品概述

MIC4421和MIC4422 MOSFET驱动器坚固耐用、高效且易于使用。MIC4421是反相驱动器，而MIC4422是非反相驱动器。这两个版本都能提供9A（峰值）输出，并且能驱动最大型的MOSFET，同时具有更高的安全工作裕量。MIC4421/4422可接受2.4V至Vs的任何逻辑输入，无需外部加速电容或电阻网络。专有电路允许输入负向摆动多达5V而不会损坏器件。额外的电路可防止静电放电造成的损坏。 MIC4421/4422驱动器可替代三个或更多分立元件，减少PCB面积需求，简化产品设计，并降低组装成本。现代双极/CMOS/DMOS结构保证不会出现闩锁效应。CMOS/DMOS的轨到轨摆动能力确保在电源上电/断电时序期间为MOSFET提供足够的栅极电压。由于这些器件采用自对准工艺制造，它们的交叉电流非常低，运行时温度低、功耗小且易于驱动。

商品特性

BiCMOS/DMOS结构抗闩锁：完全隔离的工艺本质上可抵御任何闩锁效应
输入可承受高达5V的负向摆动
匹配的上升和下降时间：25ns
高峰值输出电流：9A峰值
宽工作范围：4.5V至18V
高容性负载驱动能力：47,000pF
低延迟时间：典型值30ns
逻辑高输入电压范围为2.4V至Vs
低等效输入电容（典型值）：7pF
低电源电流：逻辑1输入时为450μA
低输出阻抗：1.5Ω
输出电压摆幅可接近GND或Vs至25mV以内

应用领域

开关模式电源
电机控制
脉冲变压器驱动器
D类开关放大器
线路驱动器
驱动MOSFET或IGBT并联芯片模块
本地电源通/断开关
脉冲发生器

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(50个/管，最小起订量 10000 个)

个

起订量：10000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	9A
	拉电流(IOH)	9A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	20ns
	下降时间(tf)	24ns
	特性	-
	工作温度	-40℃~+150℃@(Tj)
