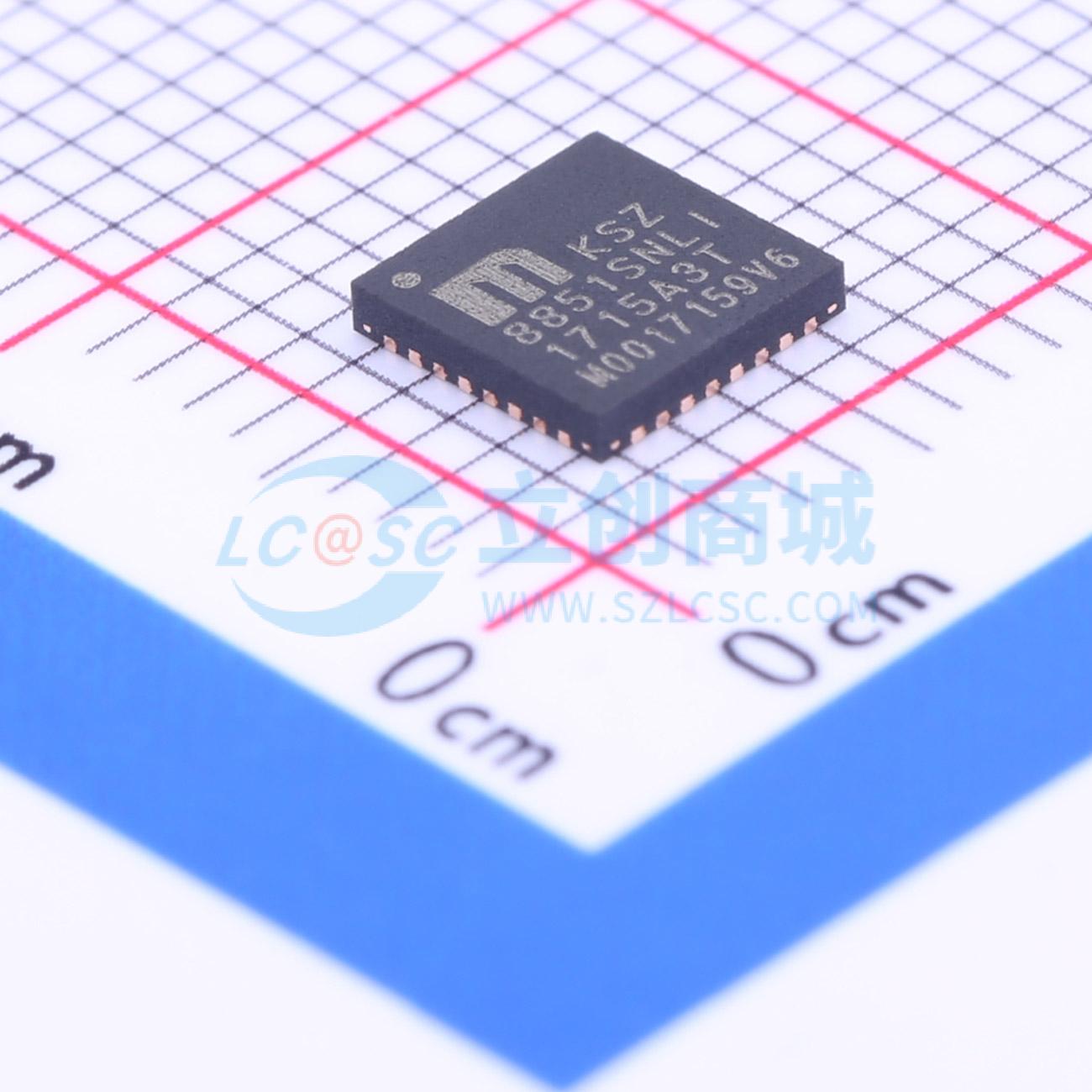

温馨提醒：图片仅供参考，商品以实物为准
KSZ8851SNLI-TR
单端口以太网控制器带SPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KSZ8851SNL/SNLI是一款集成MAC和PHY的以太网控制器，支持SPI接口。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- KSZ8851SNLI-TR
- 商品编号
- C220781
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| 通道数 | 1 | |
| MAC接口 | SPI | |
| 工作电压 | 1.8V；3.3V；2.5V | |
| 集成PHY | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 通信接口 | SPI | |
| 存储空间 | 18KB | |
| 以太网速率标准 | 10BASE-T；100BASE-TX | |
| 数据速率 | 10Mbit/s；100Mbit/s |
商品特性
- 集成式MAC和PHY以太网控制器，完全符合IEEE 802.3/802.3u标准
- 具备高达40 MHz时钟速度的SPI，适用于高吞吐量应用
- 支持10BASE-T/100BASE-TX
- 支持IEEE 802.3x全双工流控制和半双工背压冲突流控制
- 支持RXQ和TXQ FIFO DMA，实现快速数据读写传输
- 支持IP报头（IPv4）/TCP/UDP/ICMP校验和生成与检查
- 支持IPv6 TCP/UDP/ICMP校验和生成与检查
- 自动进行32位CRC生成与检查
- 支持在SPI周期内对RXQ/TXQ FIFO和寄存器进行简单命令和数据阶段的读写操作
- 支持TXQ FIFO和RXQ FIFO处理多个数据帧，无需额外命令阶段
- 支持对内部寄存器进行灵活的字节（8位）、字（16位）和双字（32位）读写访问
- 更大的内部存储器，RX FIFO为12K字节，TX FIFO为6K字节。RX FIFO具备可编程的低、高和溢出水印，用于流控制
- 高效的架构设计，具备可配置的主机中断方案，以最小化主机CPU开销和使用率
- 强大且灵活的地址过滤方案
- 可选择使用外部串行EEPROM配置MAC地址
- PHY和MAC共用一个25 MHz参考时钟
- 单3.3V电源供电，VDD I/O可选1.8V、2.5V和3.3V
- 内置集成式3.3V或2.5V转1.8V低噪声稳压器（LDO），用于核心和模拟模块
- 增强型电源管理功能，具备能量检测模式和软断电模式，确保设备空闲期间低功耗
- 全面的LED指示灯支持，用于显示链路、活动和10/100速度（2个LED）
- 低功耗CMOS设计
- 商业温度范围：0℃至+70℃
- 工业温度范围：-40℃至+85℃
- 采用32引脚（5 mm×5 mm）QFN封装
- 支持在帧头前添加两个字节，以适应双字边界的IP帧内容
- 具备LinkMD电缆诊断功能，可确定电缆长度、诊断故障电缆并确定故障距离
- 具备网络唤醒功能 - 集成魔法包、唤醒帧、网络链路状态和能量信号检测技术
- HP自动MDI-X交叉功能，可选择禁用/启用
- 能够收发长达2000字节的帧
- 支持10BASE-T和100BASE-TX物理层
- 自动协商：10/100 Mbps全双工和半双工
- 自适应均衡器
- 基线漂移校正
应用领域
- 视频/音频分发系统
- 网络电话（VoIP）和模拟电话适配器（ATA）
- 楼宇自动化
- 工业控制传感器设备（温度、压力、液位和阀门）
- 安全、运动控制和监控摄像头
