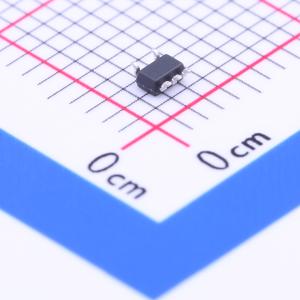

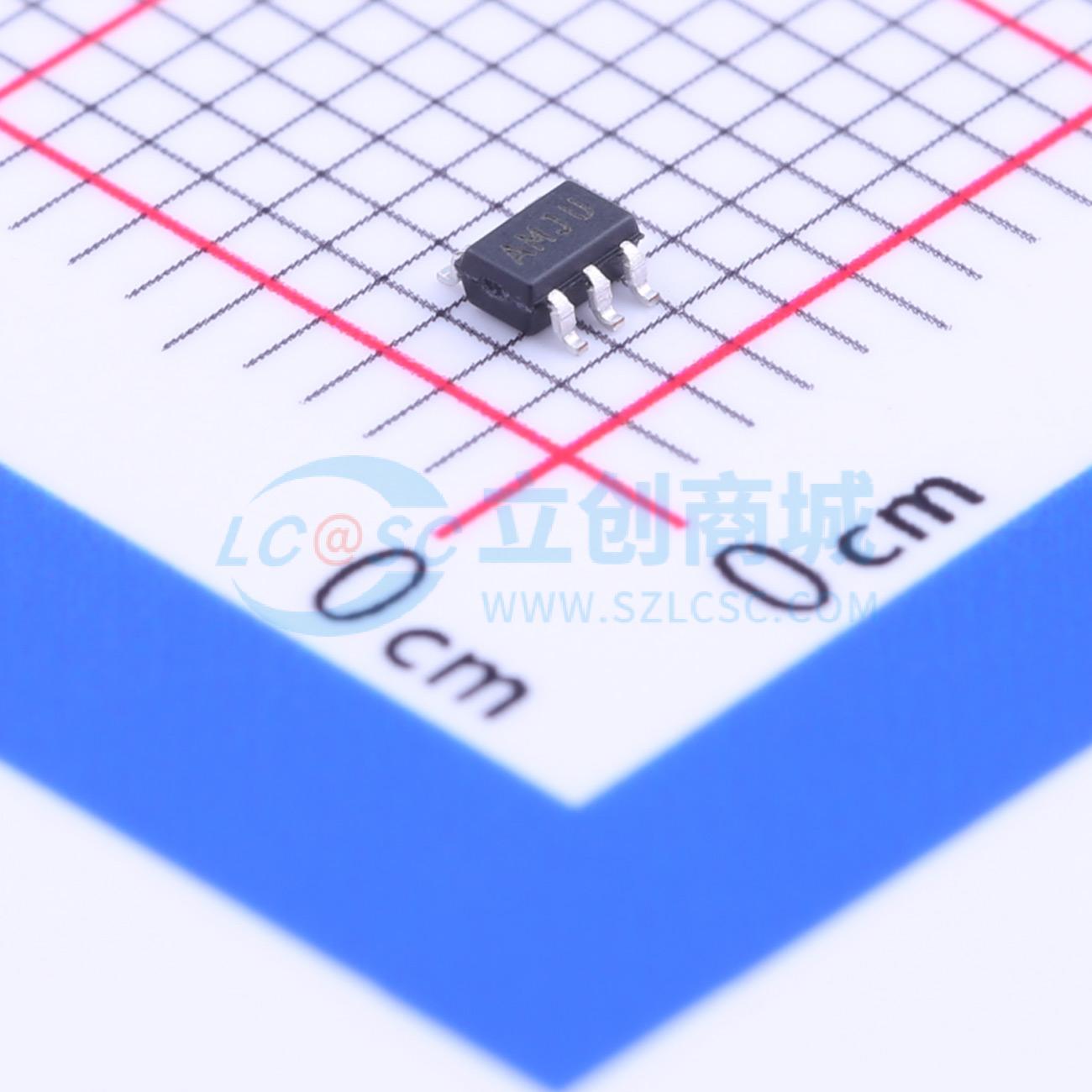

TC1016-3.3VLTTR

TC1016是一款高精度（典型值±0.5%）的CMOS升级版低压差稳压器（LDO），适用于双极型低压差稳压器。它提供SC-70和SOT-23两种封装，其中SC-70封装相比流行的SOT-23封装减少了50%的占位面积。

该器件专为电池供电系统设计，其CMOS结构在整个80毫安的工作负载范围内仅消耗典型的53微安的电源电流。这比双极型LDO的静态工作电流最多可减少60倍。

考虑到空间需求和成本，TC1016在使用低值（1微法）陶瓷、低等效串联电阻(ESR)输出电容的情况下，在整个输入电压和输出电流工作范围内都能保持稳定。附加的集成特性（如关断、过流和过温保护）进一步减少了电路板空间和整个电压调节应用的成本。

TC1016的关键性能参数包括低压差电压（在80毫安输出电流下典型值为150毫伏）、关断状态下的低电源电流（典型值为0.05微安）以及对突然变化的输入电压和负载的快速稳定响应。

• 节省空间的5引脚SC-70和SOT-23封装
• 极低的工作电流以延长电池寿命：53 μA（典型值）
• 非常低的压差电压
• 额定80 mA输出电流
• 仅需1 μF陶瓷输出电容
• 高输出电压精度：±0.5%（典型值）
• 从SHDN唤醒时间：10 μs（典型值）
• 节能关断模式：0.05 μA（典型值）
• 过流和过温保护
• 与双极型稳压器引脚兼容升级

• 蜂窝、GSM、PHS手机
• 电池供电系统
• 便携式计算机
• 医疗仪器
• 电子游戏
• 寻呼机
