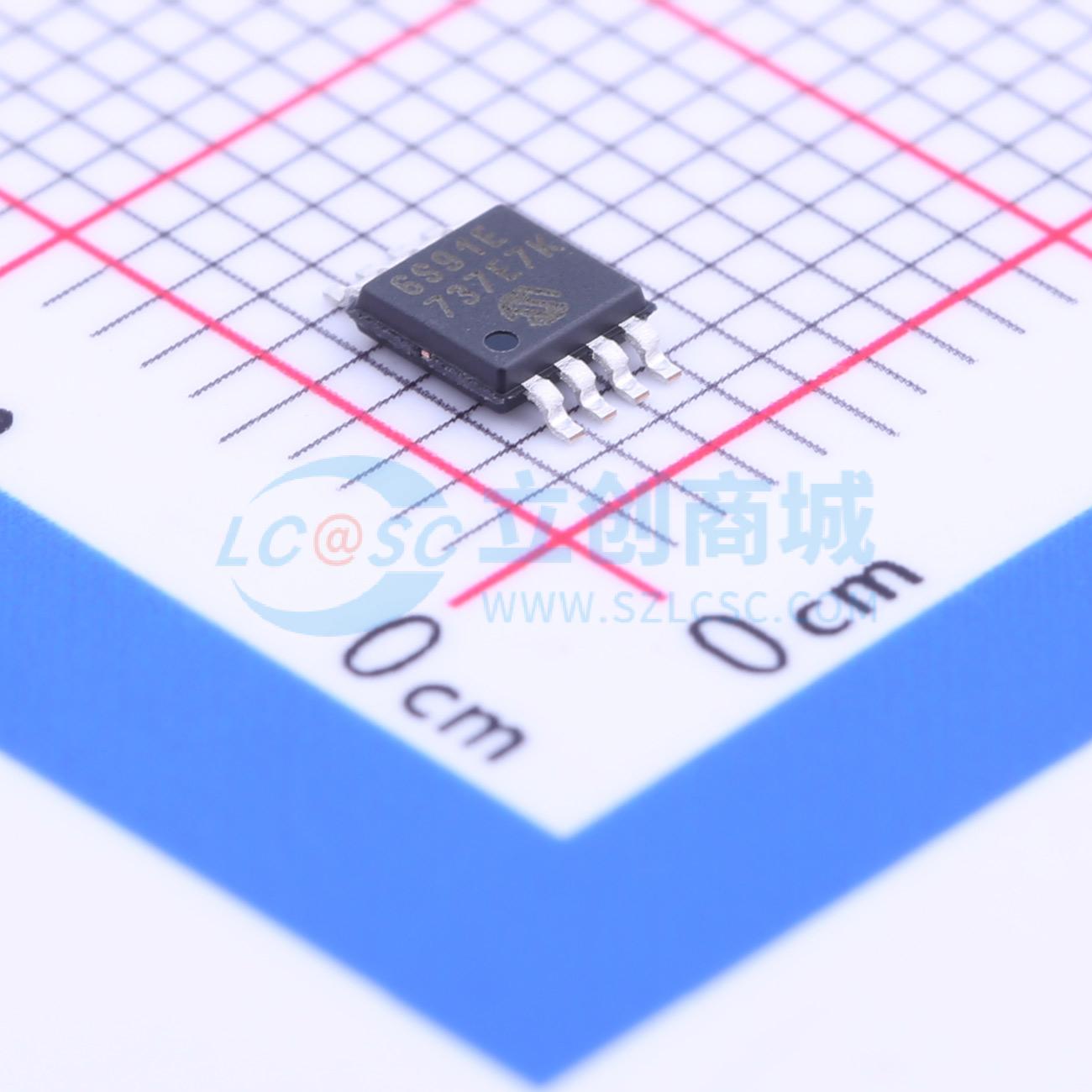

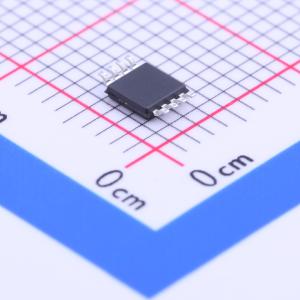

MCP6S91-E/MS

单端、轨到轨输入输出、低增益可编程增益放大器

描述: 可配置为 +1 V/V 至 +32 V/V 的增益，输入多路复用器可通过 SPI 端口选择多达两个通道之一。串行接口还可以将 PGA 置于关断状态以节省功率。这些 PGA 针对高速、低失调电压和单电源操作进行了优化，具有轨到轨输入和输出能力。这些规格支持需要灵活性能或多个输入的单电源应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6S91-E/MS
商品编号: C220803
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.21克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	18MHz
	输入失调电压(Vos)	4mV
	输入失调电压温漂(Vos TC)	1.8uV/℃
	压摆率(SR)	4V/us
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	10nV/√Hz@10kHz
	共模抑制比(CMRR)	70dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	1mA
	输出电流	25mA
	工作温度	-40℃~+125℃
	单电源	2.5V~5.5V

商品概述

Microchip Technology Inc. 的 MCP6S91/2/3 是模拟可编程增益放大器 (PGA)。它们可以配置为从 +1 V/V 到 +32 V/V 的增益，输入多路复用器可以通过 SPI 端口选择最多两个通道之一。串行接口还可以将 PGA 置于关断状态以节省功耗。这些 PGA 优化了高速、低偏移电压和单电源工作，并具有轨到轨输入和输出能力。这些规格支持需要灵活性能或多个输入的单电源应用。

单通道 MCP6S91 和双通道 MCP6S92 可提供 8 引脚 PDIP、SOIC 和 MSOP 封装。双通道 MCP6S93 可提供 10 引脚 MSOP 封装。所有部件均在 -40℃ 至 +125℃ 温度范围内完全指定。

应用领域

模数转换器驱动程序
多路复用模拟应用
数据采集
工业仪表
测试设备
医疗仪器
