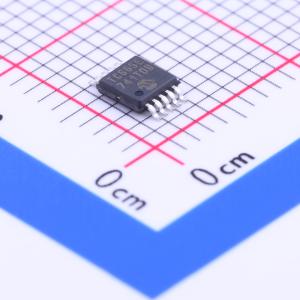

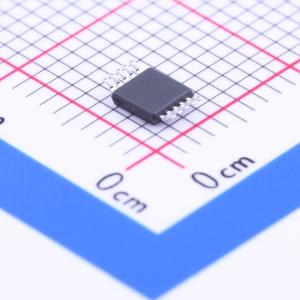

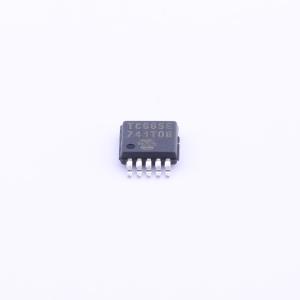

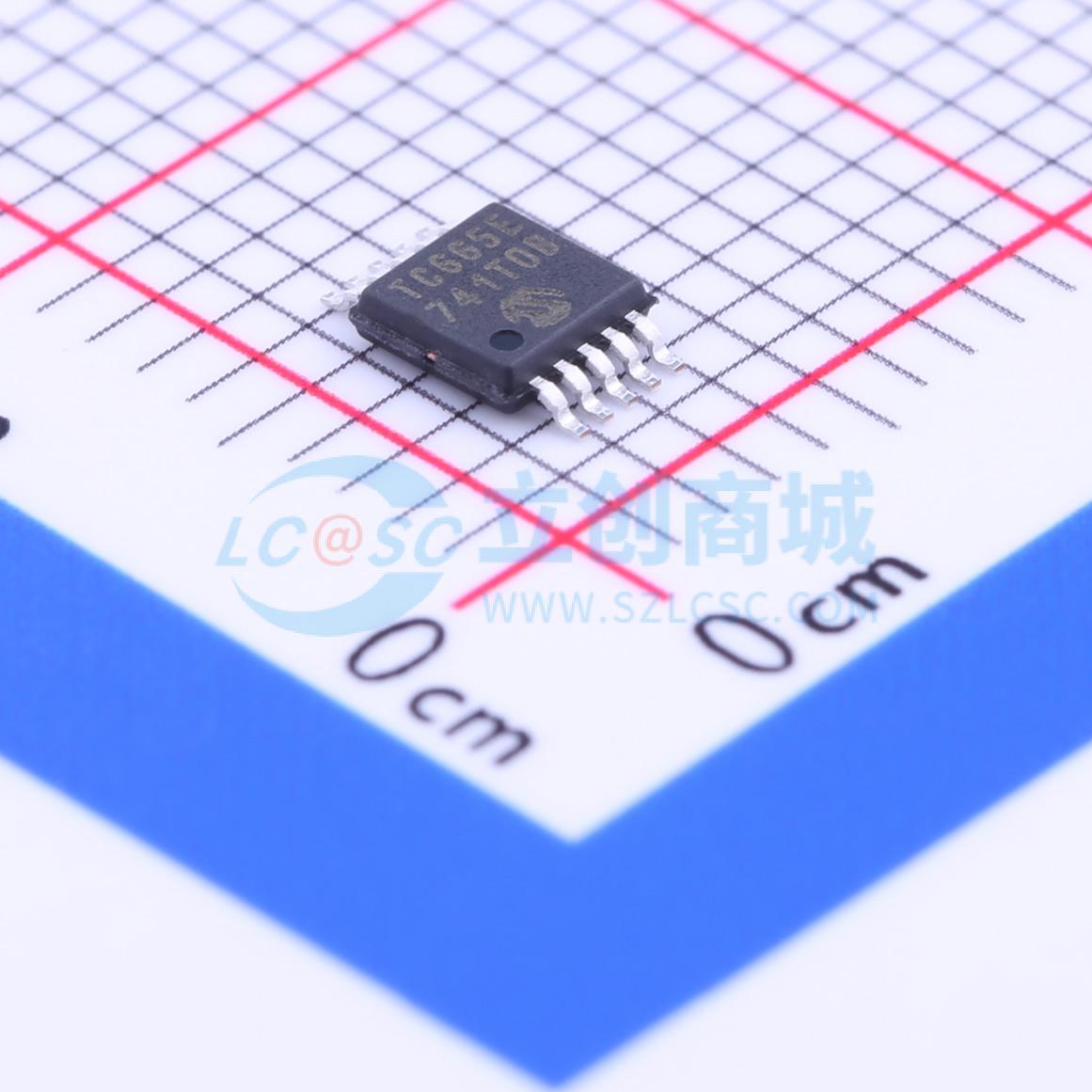

TC665EUN

TC664/TC665器件是采用FanSense技术的PWM模式风扇速度控制器，适用于无刷直流风扇。这些器件实现了与温度成比例的风扇速度控制，可降低风扇噪音并延长风扇使用寿命。V_IN（引脚1）的电压代表温度，通常由外部热敏电阻或电压输出温度传感器提供。PWM输出（V_OUT）根据V_IN的电压在30%至100%之间进行调整。也可通过SMBus对PWM占空比进行编程，无需外部热敏电阻即可实现风扇速度控制。如果未连接V_IN，TC664/TC665将以39.33%的默认占空比驱动风扇。

在风扇正常运行时，SENSE引脚（引脚8）会出现脉冲序列。TC664/TC665利用这些脉冲计算风扇每分钟转速（RPM）。风扇RPM数据用于检测风扇是否磨损、停转、断路或未连接。当RPM低于用户可编程阈值时，TC664/TC665会输出低电平逻辑警报信号（FAULT）。默认阈值为500 RPM。此外，如果出现这种情况，状态寄存器中的FF（位0<0>）也会置为‘1’。

当V_IN的电压超过2.6 V（典型值）时，表示出现过热情况。TC664/TC665器件通过将状态寄存器中的OTF（位5<x>）置为‘1’来指示这种情况。在过热情况下，TC665器件还会将FAULT线拉低。

TC664/TC665器件采用10引脚MSOP封装，工作时功耗为150 μA。通过设置配置寄存器中的相应位，器件还可进入低功耗关断模式（典型值为5 μA）。这些器件的工作温度范围为 -40℃至 +85℃。

• 温度比例风扇速度控制，降低噪音并延长风扇寿命
• FanSense技术可防止风扇故障，无需三线风扇
• 过热检测（TC665）
• 高效PWM风扇驱动
• 提供RPM数据
• 两线SMBus兼容接口
• 支持任意风扇电压
• 软件控制关断模式，适用于“绿色”系统
• 支持低成本NTC/PTC热敏电阻
• 节省空间的10引脚MSOP封装
• 温度范围：-40℃至 +85℃

• 个人电脑和服务器
• LCD投影仪
• 数据通信和电信设备
• 风扇托盘
• 文件服务器
• 工作站
• 通用风扇速度控制
