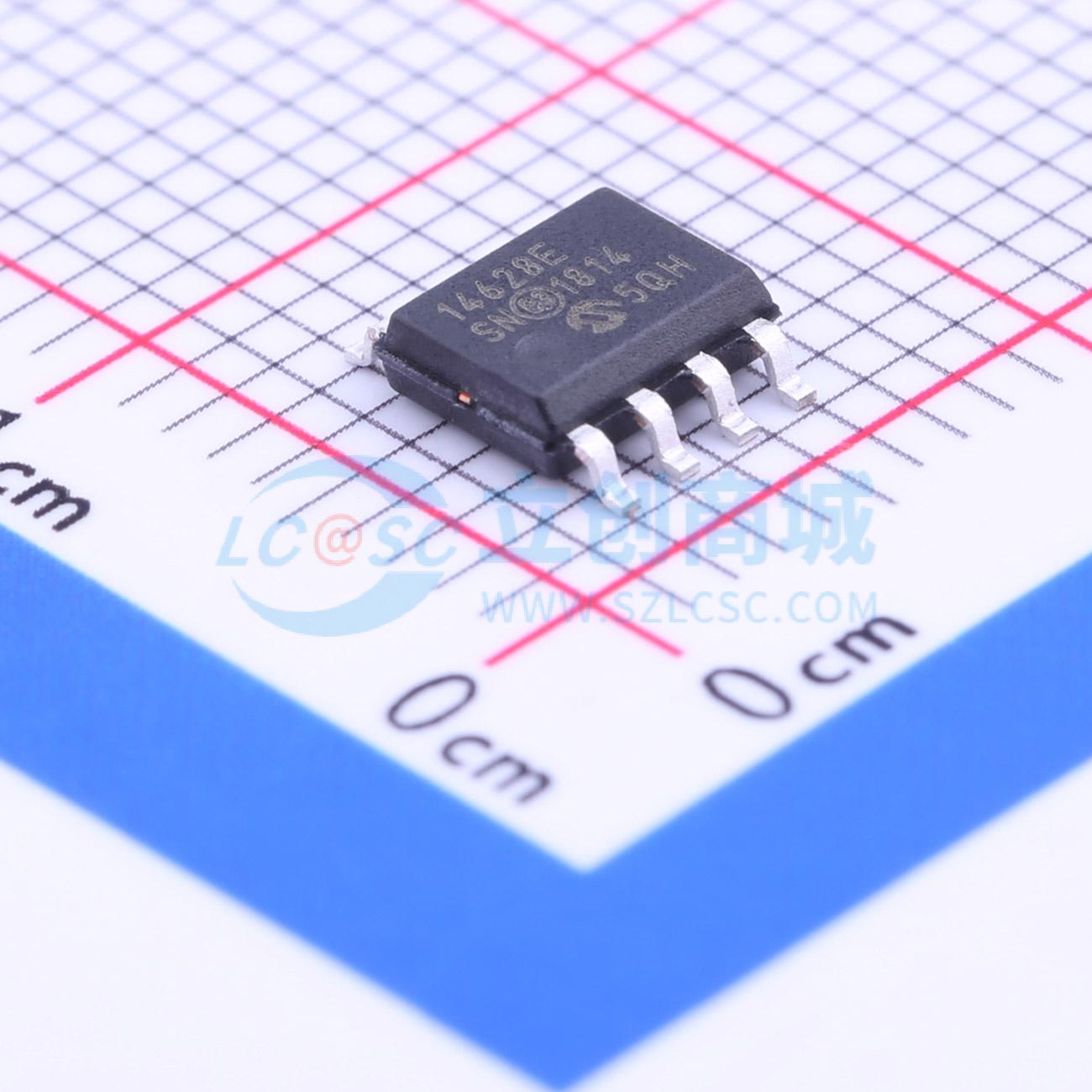

温馨提醒：图片仅供参考，商品以实物为准

MCP14628-E/SN

2A同步降压功率MOSFET驱动器

SMT扩展库PCB免费打样

描述: MCP14628是一款双MOSFET栅极驱动器，专为在非隔离同步降压转换器拓扑中优化驱动两个N沟道MOSFET而设计。MCP14628通常能够从高端和低端驱动器提供2A的峰值电流，是缺乏集成栅极驱动器的降压控制器的理想搭档。此外，该器件允许将栅极驱动器靠近功率MOSFET放置，从而提供了更高的设计灵活性
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP14628-E/SN
商品编号: C220795
商品封装: SOIC-8
包装方式: 管装
商品毛重: 1.7克(g)

商品参数

商品概述

MCP14628 是一款双 MOSFET 栅极驱动器，专为在非隔离同步降压转换器拓扑中优化驱动两个 N 沟道 MOSFET 而设计。MCP14628 通常能够从高端和低端驱动器提供 2A 的峰值电流，是缺乏集成栅极驱动器的降压控制器的理想搭档。此外，允许将栅极驱动器靠近功率 MOSFET 放置，提供了更大的设计灵活性。 MCP14628 的特点是，其低端栅极驱动器通常能够吸收 3.5A 的峰值电流。这使得 MCP14628 能够在 PHASE 节点的上升沿期间关断低端功率 MOSFET。还采用了内部自适应交叉导通保护电路，以防止两个外部功率 MOSFET 同时导通。低电阻上拉和下拉驱动器使 MCP14628 能够在通常 10 ns 内快速转换 3300 pF 的负载，传播时间通常为 20 ns。高端驱动器的自举功能在内部实现，从而降低了系统成本和设计复杂度。 MCP14628 的 PWM 输入可以设置为三态，以强制两个驱动输出为低电平，实现真正的功率级关断。通过使用 MCP14628 的二极管仿真功能，可以提高轻载系统效率。当 FCCM 引脚接地时，进入二极管仿真模式。在这种模式下，通过检测电感电流何时达到零并关断低端功率 MOSFET，允许不连续导通。

商品特性

用于同步应用的双输出 MOSFET 驱动器
高峰值输出电流：2A（典型值）
自适应交叉导通保护
内部自举阻断器件
BOOT 引脚最高额定电压 +36V
增强型轻载效率模式
低电源电流：80 μA（典型值）
高容性负载驱动能力： - 10 ns 内驱动 3300 pF（典型值）
用于功率级关断的三态 PWM 引脚
输入电压欠压锁定保护
节省空间的封装： - 8 引脚 SOIC - 8 引脚 3x3 DFN

应用领域

高效同步 DC/DC 降压转换器
大电流低输出电压同步 DC/DC 降压转换器
高输入电压同步 DC/DC 降压转换器
微处理器的核心电压电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3.5A
	拉电流(IOH)	2A
	工作电压	4.5V~5.5V

	属性	参数值
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃@(Tj)
	输入高电平(VIH)	700mV~1.3V
	输入低电平(VIL)	3.5V~4.1V
	静态电流(Iq)	80uA
