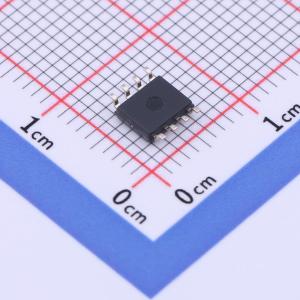

MIC2505YM

MIC2505、MIC2505-1、MIC2505-2 和 MIC2506 是单路和双路集成高边电源开关，由TTL兼容的控制/使能输入、电荷泵和受保护的N沟道MOSFET组成。在许多低压应用中，MIC2505/6系列可以替代单独的高边驱动器和MOSFET。

MIC2505/6系列可控制3.0V至7.5V范围内的电压。MIC2505系列至少可以提供2A连续电流，而MIC2506每个输出至少可以提供1A连续电流。慢启动功能可以在切换容性负载时防止过大的浪涌电流。内部控制电路由相同的3.0V至7.5V供电。在设备的输入范围内，当禁用时，输出可以被强制高于输入电压。

多功能开漏故障标志输出指示每个通道的过流限制、开路检测（除了MIC2505-1和-2版本）、热关断或欠压锁定。

过流限制是内部固定的，不需要外部组件。

开路检测在开关关闭时有效。当关闭时，正常负载会将输出引脚拉低。如果负载开路，则可选的外部高值电阻会将输出引脚拉高，触发故障标志。MIC2505-1和-2版本针对通用串行总线(USB)应用进行了优化，不包括开路检测。

热关断会在芯片温度超过约135°C时关闭输出。如果启用，当温度下降10°C时，开关会自动重启。

欠压锁定(UVLO)会在供电电压低于典型值2.3V时关闭输出，并在供电电压超过典型值2.5V时重新启用输出。

• USB电源分配
• 3.3V和5V电源管理
• PC卡浪涌电流限制开关
• 热插拔电源供应
• 电池充电电路
