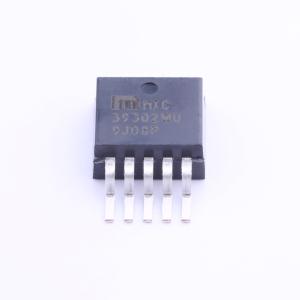

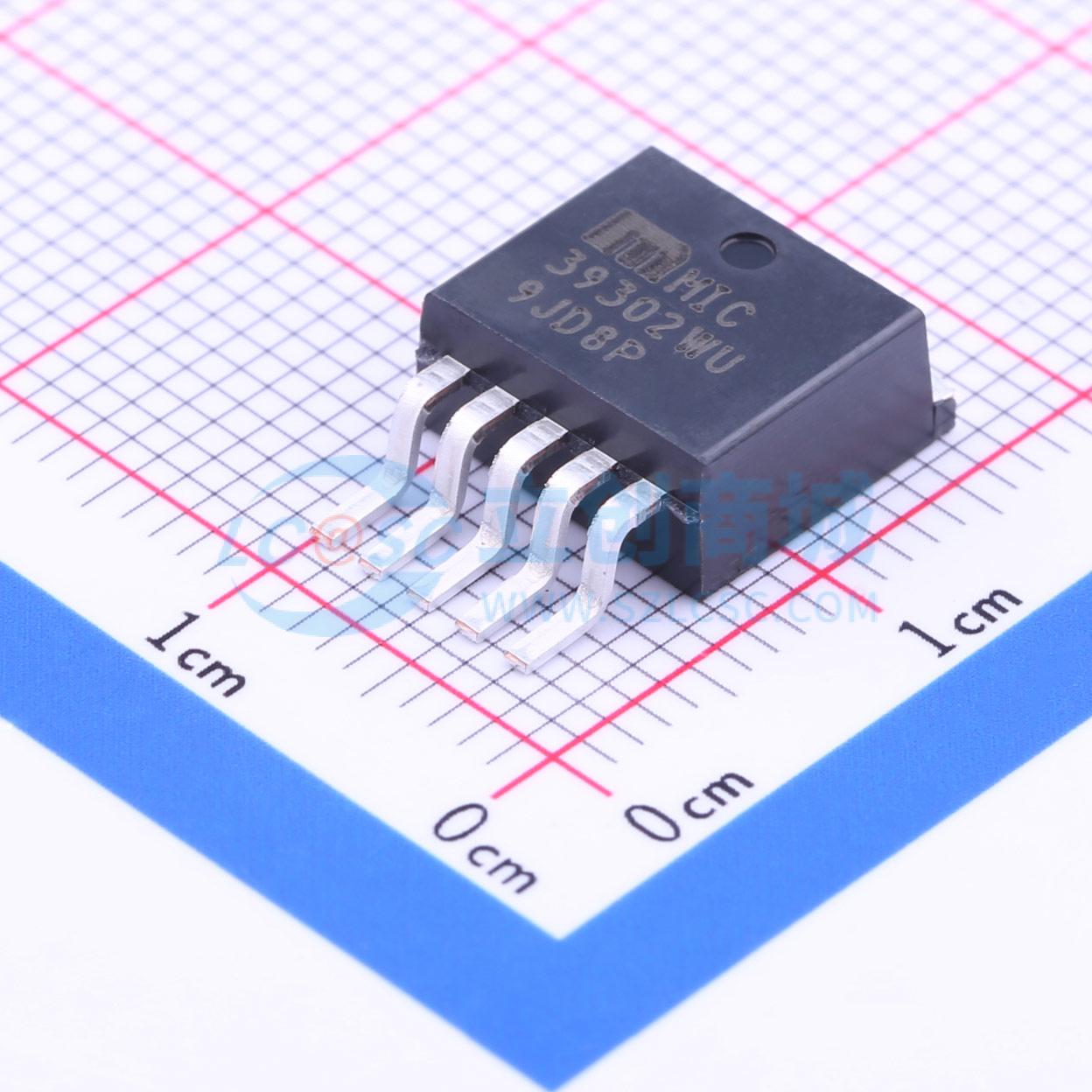

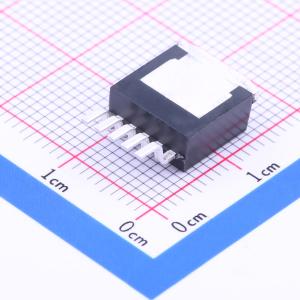

温馨提醒：图片仅供参考，商品以实物为准

MIC39302WU-TR

1.24V~15.5V 3A 16V

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC39302WU-TR
商品编号: C220767
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.467克(g)

商品参数

	属性	参数值
	静态电流(Iq)	20mA
	噪声	-
	功能特性	使能控制；热关断；过流保护；反极性电压保护；反极性电流保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1

商品概述

MIC39300、MIC39301和MIC39302是3.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。MIC39300/1/2采用了Microchip专有的超级β PNP传输元件，具有极低的压差（3.0A时典型值为385mV）和低接地电流（3.0A时典型值为36mA）。 MIC39300/1/2非常适合需要将标准3.3V转换为2.5V或2.5V转换为1.8V的PC扩展卡。在所有工作条件下，保证最大压差为500mV，这使得MIC39300/1/2能够在低至3V的电源下提供2.5V输出，在低至2.5V的电源下提供1.8V输出。MIC39300/1/2还具有快速瞬态响应能力，适用于重载开关应用。该器件仅需47μF的输出电容即可保持稳定并实现快速瞬态响应。 MIC39300/1/2具备全面的保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。MIC39301提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流状态。MIC39300/1提供固定电压输出，采用TO - 220和TO - 263（D²Pak）封装，是基于NPN的旧款线性稳压器的理想升级产品。MIC39302为可调版本，可将输出电压编程为1.24V至15.5V之间的任意值，采用5引脚TO - 263（D²Pak）封装。

商品特性

最小保证输出电流3.0A
全温度范围内最大压差550mV
适用于3.0V至2.5V转换
适用于2.5V至1.8V转换
初始精度1%
低接地电流
电流限制和热关断
反接电池保护
反向漏电保护
快速瞬态响应
TO - 263（D²Pak）和TO - 220封装
TTL/CMOS兼容使能引脚（仅适用于MIC39301/2）
错误标志输出（仅适用于MIC39301）
可调输出（仅适用于MIC39302）

应用领域

PC扩展卡用LDO线性稳压器
高效线性电源
开关电源后置稳压器
多媒体和PC处理器电源
低电压微控制器
StrongARM处理器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	1.24V~15.5V
	输出电流	3A
	电源纹波抑制比(PSRR)	-
	压差	550mV@(3A)
