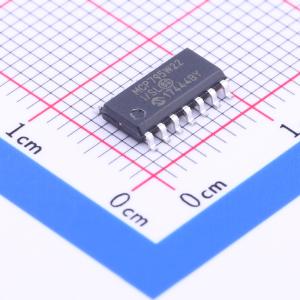

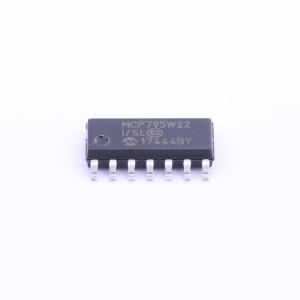

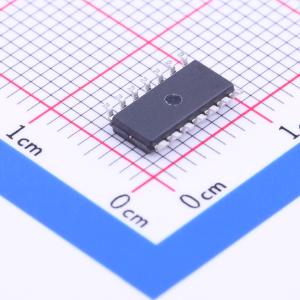

MCP795W22-I/SL

MCP795WXX实时时钟/日历（RTCC）使用内部计数器来跟踪小时、分钟、秒、百分之一秒、日、月、年和星期。所有计数器（包括月份）都可配置闹钟。在使用和配置方面，MCP795WXX支持最高5 MHz的SPI通信。 MCP795WXX设计为使用带有外部晶体负载电容的32.768 kHz音叉晶体工作。片上数字微调可用于调整由晶体公差和温度引起的频率变化。 当主电源丢失时，SRAM和计时电路由备用电源供电，使设备能够保持准确的时间和SRAM内容。设备切换到备用电源和主电源恢复的时间都由掉电时间戳记录。 MCP795WXX具有128位EEPROM，只有在解锁序列后才可写入，非常适合存储唯一ID或其他关键信息。 MCP795WX1和MCP795WX2分别预编程了EUI - 48和EUI - 64地址，也支持自定义编程。 MCP795WXX包含两个事件检测模块。高速事件检测模块在检测到可编程数量的脉冲后将产生中断。低速事件检测模块可用于对机械开关进行消抖，并包括可选的消抖周期。 MCP795WXX还集成了看门狗定时器外设。这使应用程序能够通过将此功能移到微控制器外部来提高系统的稳定性。 MCP795WXX具有多种输出选项。有一个专用引脚用于输出可选频率的方波或用作通用输出。此外，闹钟可分配给看门狗定时器中断输出或事件检测中断输出。

• 实时时钟/日历（RTCC）：
  • 小时、分钟、秒、百分之一秒、星期、日期、月、年
  • 闰年补偿至2399年
  • 12/24小时模式
• 32.768 kHz晶体振荡器：
  • 针对6 - 9 pF晶体进行优化
• 片上数字微调/校准：
  • ±1 ppm分辨率
  • ±259 ppm范围
• 双可编程闹钟
• 可选频率的时钟输出功能
• 掉电时间戳：
  • 记录切换到和从电池模式切换回来的时间
• 宽电压范围：
  • 工作电压范围为1.8V至3.6V
  • 备用电压范围为1.3V至3.6V
• 低典型计时电流：
  • 由VCC供电：3.0V时为1.2 μA
  • 由VBAT供电：3.0V时为1.0 μA
• 自动切换到电池备份
• 可编程看门狗定时器：
  • 专用输出引脚
  • 通过SPI总线或EVHS输入清除
• 双可配置事件检测模块：
  • 用于可编程脉冲计数检测的高速数字事件检测
  • 用于可编程开关消抖的低速事件检测
• 64字节电池备份SRAM
• 1 Kbit或2 Kbit EEPROM：
  • 软件写保护
  • 高达8字节的页写入
  • 耐久性：100万次擦除/写入周期
• 128位受保护EEPROM区域：
  • 可靠的写解锁序列
  • EUI - 48 MAC地址（MCP795WX1）
  • EUI - 64 MAC地址（MCP795WX2）
• SPI串行接口：
  • SPI时钟速率最高达5 MHz
• 温度范围：
  • 工业级（I）：-40℃至+85℃
• 14引脚SOIC和TSSOP封装
