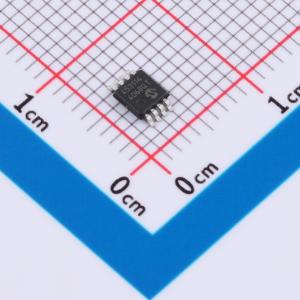

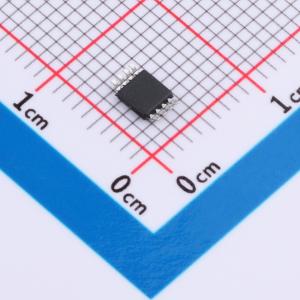

MCP4531-104E/MS

这些器件通过I²C接口提供了广泛的产品选择。该系列器件支持7位和8位电阻网络、易失性存储器配置以及电位器和变阻器引脚排列。

• 单或双电阻网络选项
• 电位器或变阻器配置选项
• 电阻网络分辨率：7位：128个电阻（129级）；8位：256个电阻（257级）
• RAB电阻选项：5 kΩ、10 kΩ、50 kΩ、100 kΩ
• 滑臂从最小刻度到最大刻度的操作
• 低滑臂电阻：75Ω（典型值）
• 低温漂：绝对值（变阻器）：50 ppm（典型值，0℃至70℃）；比例值（电位器）：15 ppm（典型值）
• I²C串行接口：支持100 kHz、400 kHz和3.4 MHz
• 串行协议允许：高速读写滑臂位置；滑臂位置递增/递减
• 通过终端控制（TCON）寄存器实现电阻网络终端断开功能
• 欠压复位保护（典型值1.5V）
• 串行接口静态电流（典型值2.5 μA）
• 高耐压数字输入：最高12.5V
• 宽工作电压：2.7V至5.5V（规定器件特性）；1.8V至5.5V（器件可工作）
• 宽带宽（-3dB）操作：5.0 kΩ器件典型值为2 MHz
• 宽温度范围（-40℃至+125℃）
