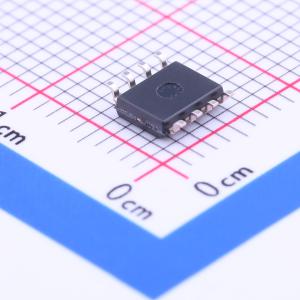

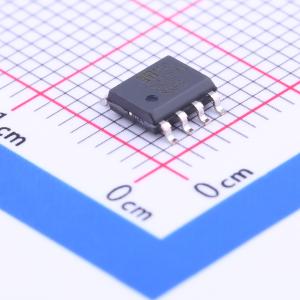

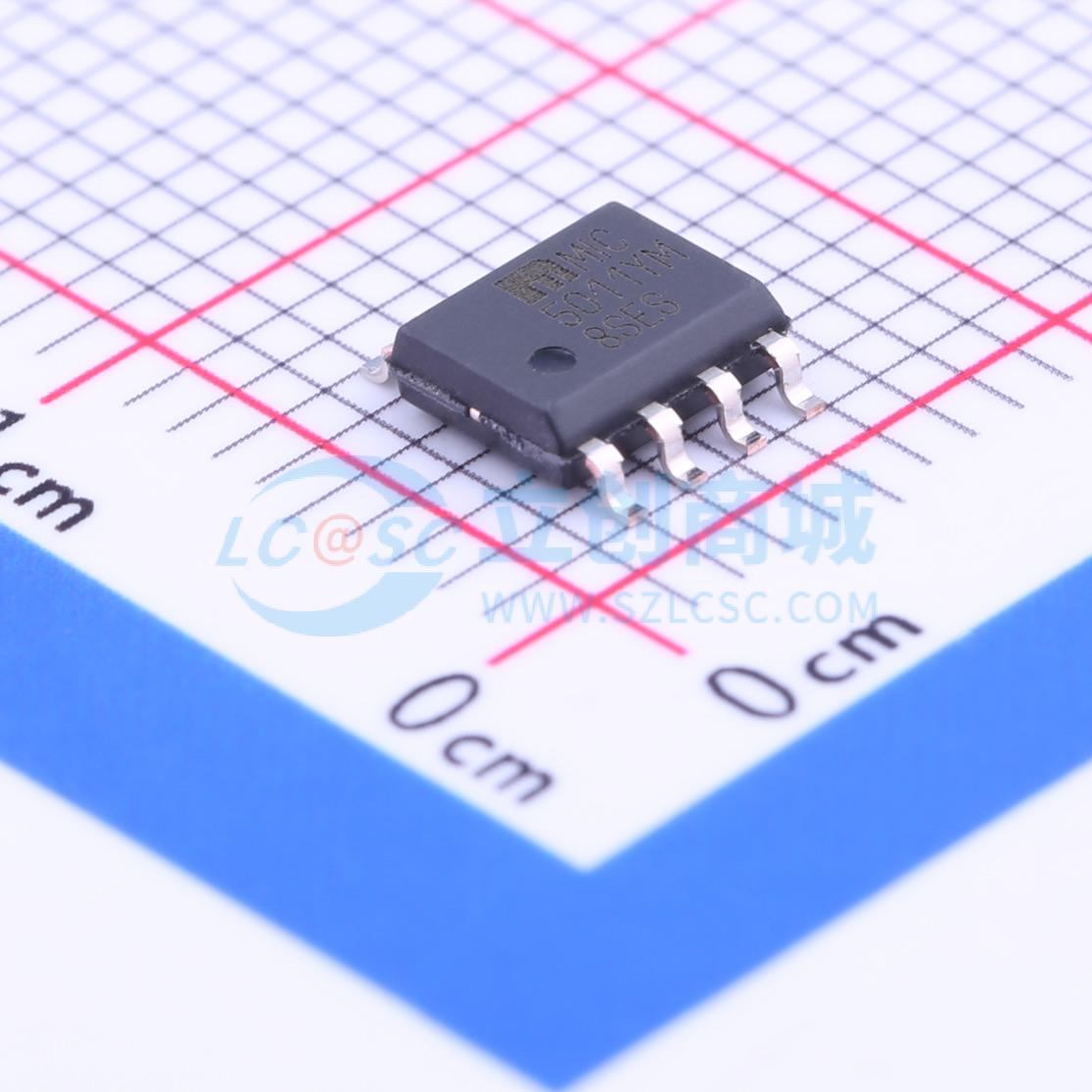

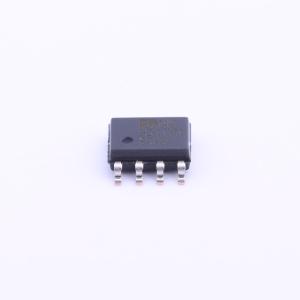

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 工作电压 | 4.75V~32V | |
| 上升时间(tr) | - | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
MIC5011是麦瑞（Micrel）MIC501X驱动器系列中“最少元件数量”的成员。这些集成电路旨在用于高端电源开关应用，将N沟道功率MOSFET的栅极驱动至电源轨以上。8引脚的MIC5011使用极其简便，仅需一个功率FET和标称电源去耦，即可实现高端或低端开关。 MIC5011在无外部元件的情况下，典型值可在60μs内对1nF负载充电。通过添加两个1nF电荷泵电容器，可实现更快的开关速度。低至4.75V的工作电压使MIC5011能够在5V低端应用中，通过将栅极电压提升至逻辑电源以上来驱动标准MOSFET。此外，在超高电流应用中，单个MIC5011可驱动多个并联的MOSFET。
商品特性
- 工作电压范围：4.75V至32V
- “关断”状态下待机电流小于1μA
- 内部电荷泵可将N沟道功率FET的栅极驱动至电源以上
- 提供小外形SOIC封装
- 内部齐纳钳位用于栅极保护
- 外部元件数量最少
- 可用于增强逻辑电源下工作的低端功率FET的驱动能力
- 搭配可选外部电容器时，典型导通时间为25μs
- 可实现高端或低端驱动器
应用领域
- 灯驱动器
- 继电器和螺线管驱动器
- 加热器开关
- 电源总线开关
