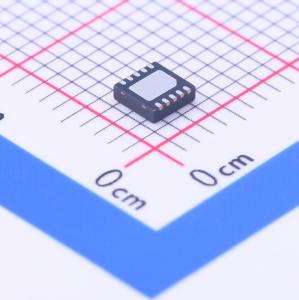

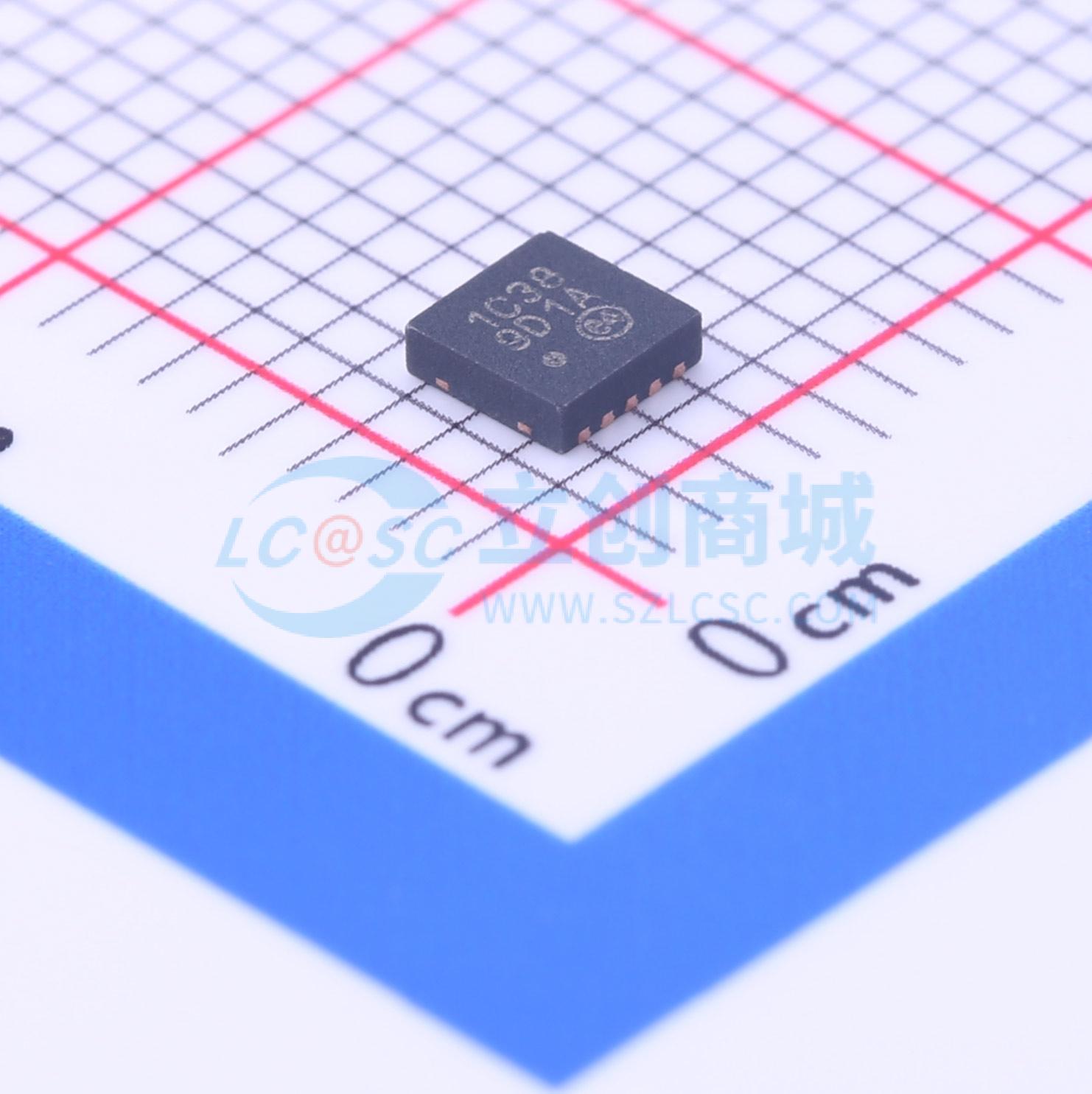

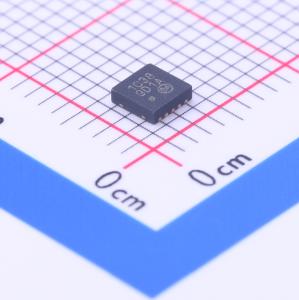

温馨提醒：图片仅供参考，商品以实物为准

PAC1921-1-AIA-TR

描述: PAC1921是一款专用功率监测设备，具备可配置的模拟输出，能够呈现功率、电流或电压。PAC1921专为功率测量和诊断系统设计，这些系统在执行高速功率管理时不能容忍延迟。测量值会在大型无损寄存器中累积，积分周期可在500 μs至2.9秒之间。测量值经过平均处理后，会在模拟输出端呈现，满量程范围为3V、2V、1.5V或1.0V。 PAC1921设有一个READ/INT引脚，用于主机控制测量积分周期。该引脚可用于同步多个设备之间多条总线的读数。此外，PAC1921也能在自由运行模式下提供输出。信息会在OUT引脚上提供，如有需要，也可通过SMBus获取。数据采样和输出属性（如内部ADC分辨率（11位或14位）和采样率）均可配置。SMBus接口为用户提供了更多可配置选项。 PAC1921是一款精度为1%的功率测量设备，可测量并消除输入引脚的零偏。PAC1921旨在监测0 - 32V的电源轨，跨检测电阻的满量程能力为100 mV。该设备无需输入滤波器。
品牌名称: MICROCHIP(美国微芯)
商品型号: PAC1921-1-AIA-TR
商品编号: C220576
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

PAC1921是一款专用功率监测设备，具备可配置的模拟输出，能够呈现功率、电流或电压。PAC1921专为功率测量和诊断系统设计，这些系统在执行高速功率管理时不能容忍延迟。测量值会在大型无损寄存器中累积，积分周期可在500 μs至2.9秒之间。测量值经过平均处理后，会在模拟输出端呈现，满量程范围为3V、2V、1.5V或1.0V。

PAC1921设有一个READ/INT引脚，用于主机控制测量积分周期。该引脚可用于同步多个设备之间多条总线的读数。此外，PAC1921也能在自由运行模式下提供输出。信息会在OUT引脚上提供，如有需要，也可通过SMBus获取。数据采样和输出属性（如内部ADC分辨率（11位或14位）和采样率）均可配置。SMBus接口为用户提供了更多可配置选项。

PAC1921是一款精度为1%的功率测量设备，可测量并消除输入引脚的零偏。PAC1921旨在监测0 - 32V的电源轨，跨检测电阻的满量程能力为100 mV。该设备无需输入滤波器。

商品特性

可配置的测量类型输出：功率、电流或总线电压
可配置的电压输出（3V、2V、1.5V、1V） - 所有输出值也可通过SMBus获取
全新的设备拓扑结构 - 提供集成平均功率测量 - 为带有ADC输入的微控制器提供功率测量值 - 独特的无损积分架构允许在低检测电压下工作 - 输出电压与所选测量值成正比
高端电流传感器 - 100 mV满量程电流检测电压范围 - 具有11位或14位分辨率的二阶Δ - Σ ADC - 可选的电流二进制增益范围：1倍至128倍
1%的功率测量精度
自动调零偏移
自动睡眠状态 - 自动切换到低功耗状态（3.5 μA）
电源 - VDD标称值为3.3V（工作范围为3.0V至5.5V）
总线范围为0V至32V
无需输入滤波器
采用10引脚3 mm x 3 mm VDFN符合RoHS标准的封装

应用领域

诊断设备
服务器
电源
工业和功率管理系统
笔记本电脑和台式电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	0V~32V
	输入偏置电流(Ib)	34uA
	输入失调电压(Vos)	25uV
	工作温度	-40℃~+85℃

	属性	参数值
	差分电压	±100mV
	单电源	3V~5.5V
	静态电流(Iq)	3.5uA
	输出电流	20mA
	共模抑制比(CMRR)	69dB
