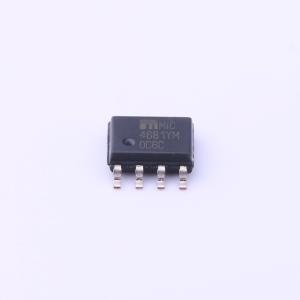

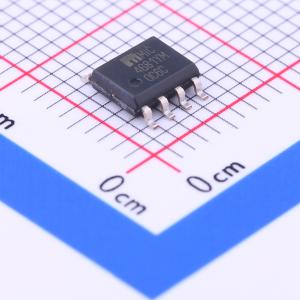

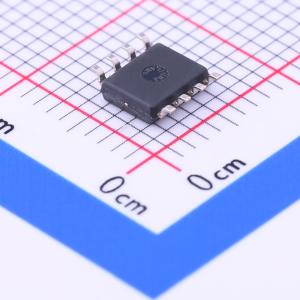

MIC4681YM
2A峰值电流的高效降压开关调节器
- 描述
- MIC4681是一款易于使用的降压开关调节器,采用8引脚SOP封装,支持4V至30V的输入电压范围,提供超过1A的连续输出电流。该器件具有2.1A的最小电流限制,适用于脉冲电流应用,如GSM手机电池充电器和电源供应。内部补偿和快速瞬态响应使其易于使用。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4681YM
- 商品编号
- C220646
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 7mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MIC4681 SuperSwitcher™ 是一款易于使用的降压（buck）电压模式开关稳压器。采用 8 引脚 SOP 封装的 200kHz MIC4681 在 4V 至 30V 输入范围内可实现超过 1A 的连续输出电流。MIC4681 具有高达 2.1A 的最小电流限制，使其非常适合脉冲电流应用，如 GSM 和 TDMA 手机电池充电器及电源。在典型的 GSM 充电环境中，MIC4681 可维持 4.2V/2A 的输出。 MIC4681 的输入电压范围为 4V 至 30V，具有出色的线性、负载和瞬态响应。该稳压器具备逐周期电流限制和热关断功能，可在故障条件下提供保护。在关断模式下，稳压器的待机电流小于 6μA。 MIC4681 SuperSwitcher™ 稳压器所需的外部组件数量最少，并且可以使用标准系列的电感器和电容器工作。内部提供频率补偿，以实现快速瞬态响应并便于使用。 MIC4681 采用 8 引脚 SOP 封装，结温范围为 -40℃ 至 +125℃。
商品特性
- 采用 SO-8 封装，连续输出电流超过 1A，能够为 GSM 应用提供 2A 脉冲充电
- 全表面贴装解决方案
- 仅需 4 个外部组件
- 固定 200kHz 工作频率，输出可调节至低至 1.25V
- 内部补偿，具有快速瞬态响应
- 宽 4V 至 30V 工作输入电压范围
- 典型关断模式电流小于 6μA
- 效率高达 90%
- 热关断功能
- 过流保护
应用领域
- 手机电池充电器
- 手机电源
- 简单的 1A 连续高效降压（buck）稳压器
- 替代 TO-220 和 TO-263 设计
- 正到负转换器（反相升降压）
- 负升压转换器
- 使用外部 FET 的更高输出电流稳压器
