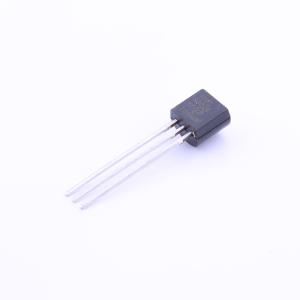

温馨提醒：图片仅供参考，商品以实物为准

MCP1702-3302E/TO

输入13.2V 输出3.3V 250mA

描述: MCP1702 是一系列 CMOS 低压差（LDO）稳压器，能够提供高达 250 mA 的电流，而静态电流仅为 2.0 μA（典型值）。其输入工作范围为 2.7V 至 13.2V，非常适合由两节至六节原电池供电的应用、9V 碱性电池供电的应用以及由一节或两节锂离子电池供电的应用。MCP1702 仅需 625 mV（典型值）的输入输出电压差（V_OUT = 2.8V）即可提供 250 mA 的电流
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1702-3302E/TO
商品编号: C220654
商品封装: TO-92-3
包装方式: 袋装
商品毛重: 0.241克(g)

商品参数

商品概述

MCP1702是一系列CMOS低压差（LDO）稳压器，仅消耗2.0 μA的静态电流（典型值），却能提供高达250 mA的电流。其输入工作电压范围为2.7V至13.2V，是两到六节原电池供电应用、9V碱性电池以及一到两节锂离子电池供电应用的理想选择。 MCP1702仅需625 mV（典型值）的输入输出电压差（V_OUT = 2.8V），就能提供250 mA的电流。在+25℃时，MCP1702的输出电压容差典型值为±0.4%，在-40℃至+125℃的工作结温范围内，最大容差为±3%。在+25℃时，线性调整率典型值为±0.1%。 MCP1702的输出电压范围为1.2V至5.0V。仅使用1 μF的输出电容时，LDO输出稳定。输入和输出端均可使用陶瓷、钽或铝电解电容器。过流限制和过温关断功能为任何应用提供了可靠的解决方案。

商品特性

2.0 μA静态电流（典型值）
输入工作电压范围：2.7V至13.2V
输出电压≥2.5V时，输出电流为250 mA
输出电压<2.5V时，输出电流为200 mA
低压差（LDO）电压：250 mA时典型值为625 mV（V_OUT = 2.8V）
典型输出电压容差为0.4%
标准输出电压选项：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、4.0V、5.0V
输出电压范围为1.2V至5.5V，以0.1V递增（可按需提供50 mV递增）
使用1.0 μF至22 μF输出电容时稳定
短路保护
过温保护

应用领域

电池供电设备
电池供电报警电路
烟雾探测器、二氧化碳探测器
寻呼机和手机
智能电池组
低静态电流电压基准
个人数字助理（PDA）
数码相机
微控制器电源
太阳能供电仪器
消费类产品
电池供电数据记录器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1000个/袋，最小起订量 1000 个)

个

起订量：1000 个1000个/袋

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	13.2V
	输出电压	3.3V
	输出电流	250mA
	电源纹波抑制比(PSRR)	44dB@(100Hz)

	属性	参数值
	压差	525mV@(250mA)
	静态电流(Iq)	2uA
	特性	短路保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
