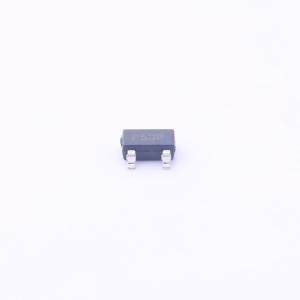

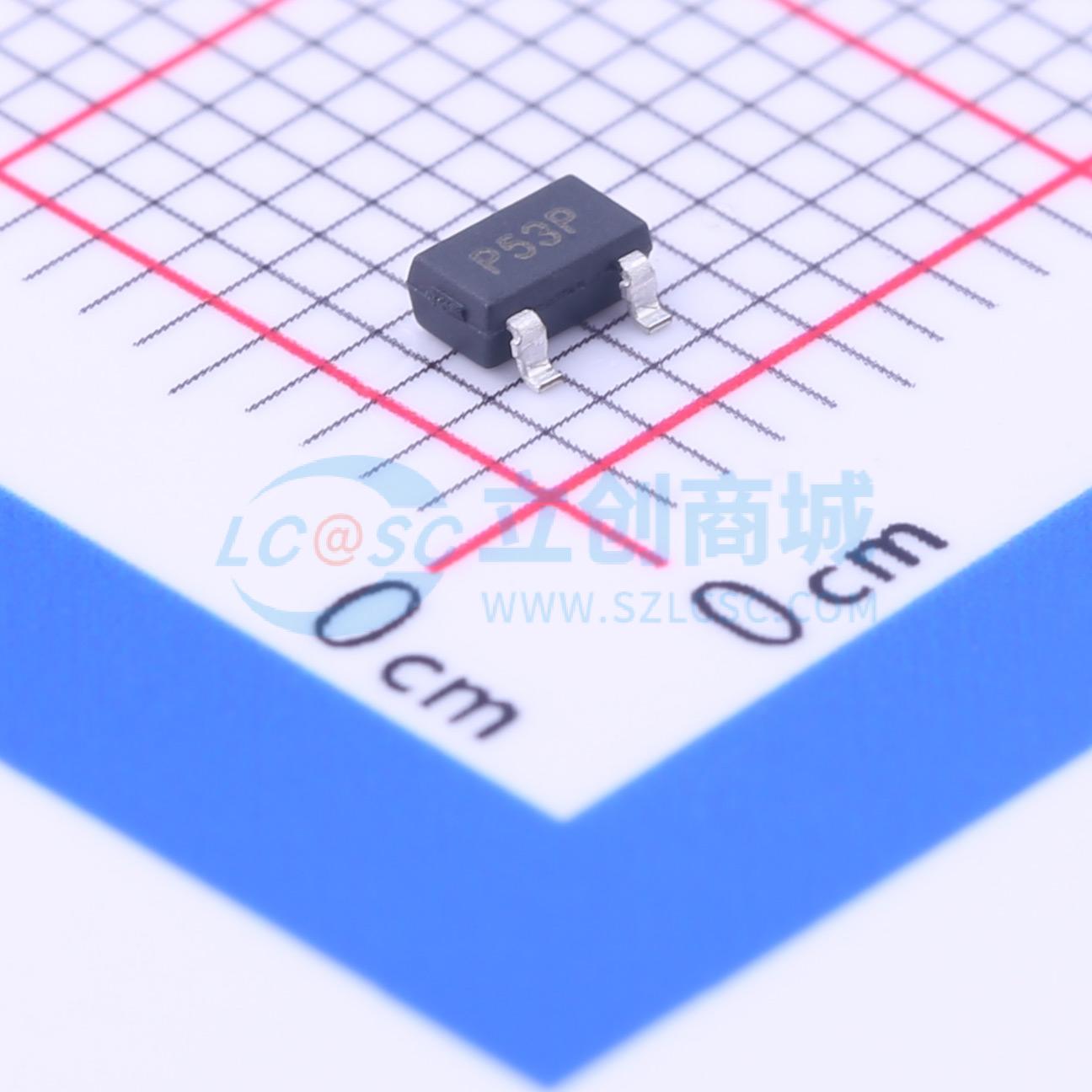

TC54VN4502ECB713

电压检测器

描述: TC54 系列是 CMOS 电压检测器，因其极低的 1 μA 工作电流和小型表面贴装封装，特别适用于电池供电应用。每个器件均经过激光微调，以达到所需的阈值电压，该阈值电压可在 1.4 V 至 6.0 V 范围内指定，容差为 2%。TC54 提供漏极开路或互补输出级
品牌名称: MICROCHIP(美国微芯)
商品型号: TC54VN4502ECB713
商品编号: C220656
商品封装: SOT-23
包装方式: -
商品毛重: 0.44克(g)

商品参数

商品概述

TC54系列是CMOS电压检测器，因其极低的1 μA工作电流和小型表面贴装封装，特别适用于电池供电应用。每个器件都经过激光微调，可将检测阈值电压设定在1.4 V至6.0 V之间，公差为±2%。 TC54提供开漏或互补输出级。在工作期间，只要V_IN大于指定的阈值电压（V_DET-），输出（V_OUT）就保持在逻辑高电平状态。当V_IN降至V_DET-以下时，输出被驱动至逻辑低电平。V_OUT保持低电平，直到V_IN比V_DET-高出V_HYST时，输出才会复位到逻辑高电平状态。

商品特性

检测阈值精度：±2.0%
小型封装：3引脚SOT-23A、SOT-89和TO-92
低电流消耗：典型值为1 μA
宽检测范围：1.1 V至6.0 V
宽工作电压范围：0.7 V至10 V

应用领域

电池电压监测
微处理器复位系统欠压保护
备用电池中的开关电路
电平鉴别器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/卷，最小起订量 1 个)

个

起订量：1 个1个/卷

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	700mV~10V
	复位有效电平	低电平有效
	阈值电压	4.5V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	200us
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	1uA
