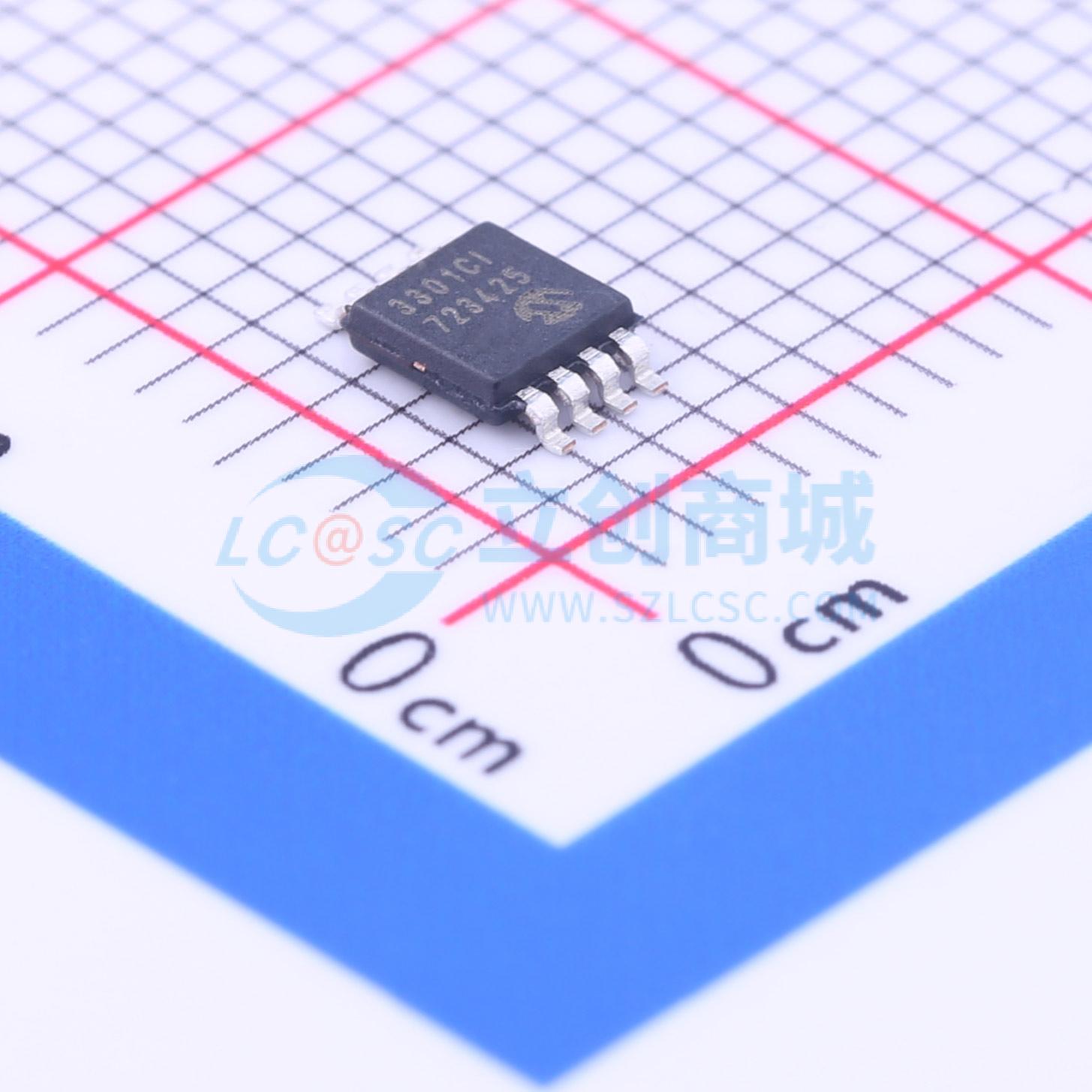

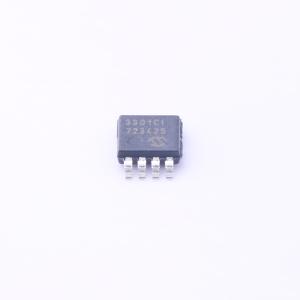

MCP3301-CI/MS

MCP3301 13 位模数（A/D）转换器具有全差分输入和低功耗特性，采用小封装，非常适合电池供电系统和远程数据采集应用。 这款 13 位 A/D 转换器采用逐次逼近架构，并集成了片上采样保持电路。B 级器件的差分非线性（DNL）为±1 LSB，积分非线性（INL）为±1 LSB；C 级器件的 INL 为±2 LSB。行业标准的 SPI 串行接口可让任何 P|C(B) 微控制器具备 13 位 A/D 转换能力。 MCP3301 采用低电流设计，典型待机电流仅 50 nA，典型工作电流仅 300 μA。该器件在 4.5V 至 5.5V 电源电压范围内经过测试，转换速率最高可达 100 ksps。参考电压可在 400 mV 至 5V 之间变化，输入参考分辨率在 98 μV 至 1.22 mV 之间。 MCP3301 提供 8 引脚 PDIP、150 mil SOIC 和 MSOP 封装。该器件的全差分输入使其能在多种应用中处理各种信号，如远程数据采集、便携式仪器和电池供电应用。

• 全差分输入
• 最大 DNL 为±1 LSB
• 最大 INL 为±1 LSB（MCP3301 - B）
• 最大 INL 为±2 LSB（MCP3301 - C）
• 单电源供电：4.5V 至 5.5V
• 电源电压为 5V 时采样率达 100 ksps
• 典型待机电流 50 nA，最大 1 μA
• 5V 电源下最大工作电流 450 μA
• 工业温度范围：-40°C 至 +85°C
• 8 引脚 MSOP、PDIP 和 SOIC 封装
• 与混合信号 PICtail 演示板（产品编号：MXSIGDM）兼容

• 远程传感器
• 电池供电系统
• 传感器接口
