温馨提醒：图片仅供参考，商品以实物为准

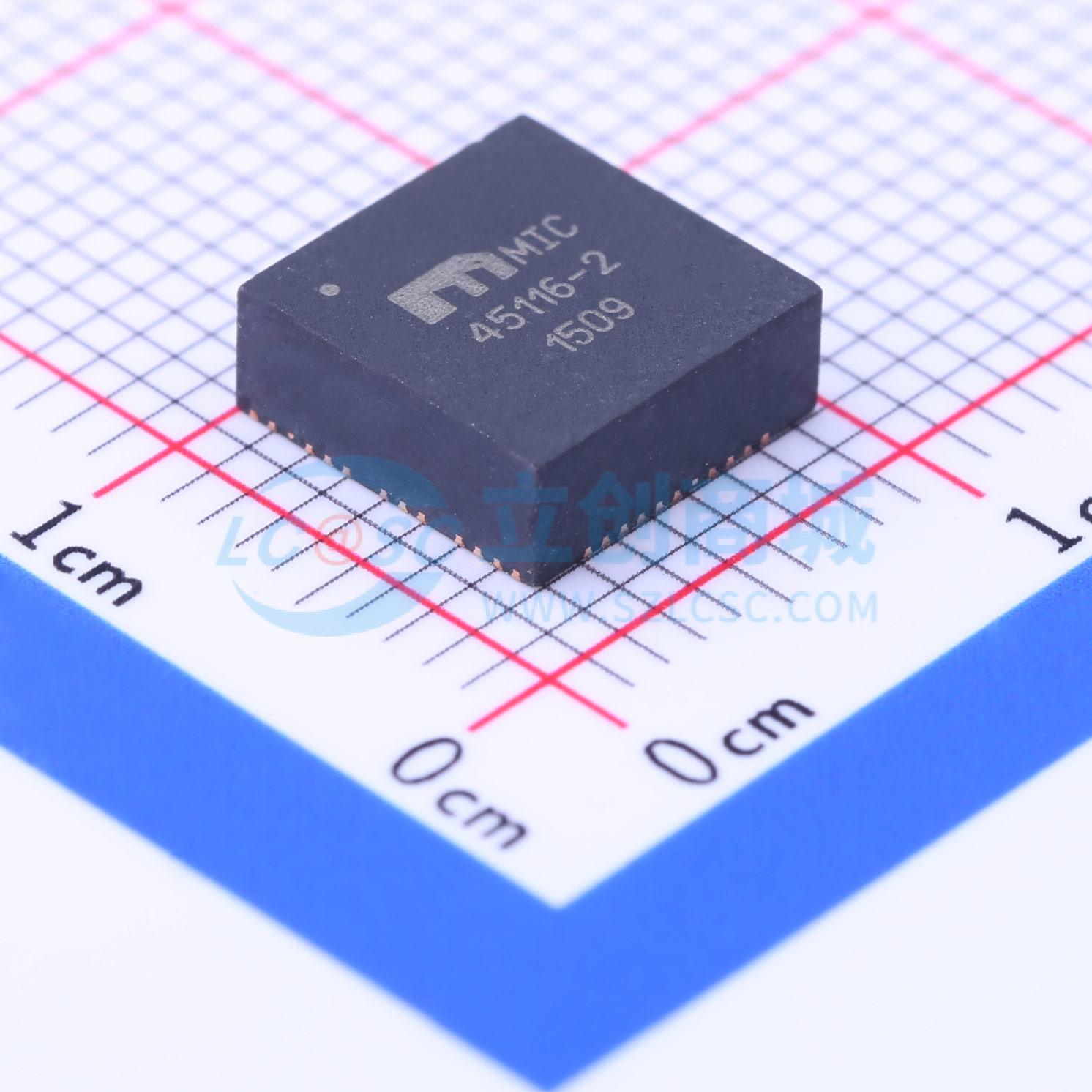

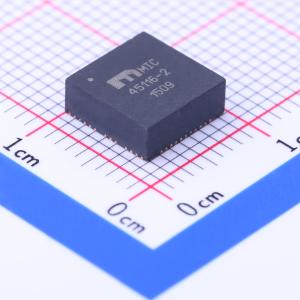

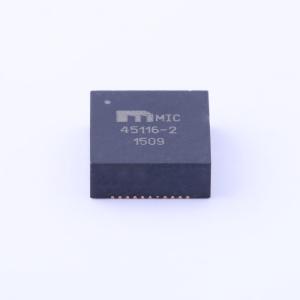

MIC45116-2YMP-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC45116-2YMP-TR
商品编号: C219488
商品封装: QFN-52-EP(8x8.5)
包装方式: -
商品毛重: 1.3克(g)

商品参数

商品概述

MIC45116是一款同步降压调节器模块，采用独特的自适应导通时间控制架构。该模块在单个封装中集成了DC/DC控制器、功率MOSFET、自举二极管、自举电容和一个电感，简化了终端用户的设计和布局流程。这种高度集成的解决方案可加快系统设计，缩短产品上市时间。内部MOSFET和电感经过优化，可在低输出电压下实现高效率。经过全面优化的设计可在4.75V至20V的宽输入电压范围内提供高达6A的电流，无需额外散热。 MIC45116 - 1采用HyperLight Load（HLL）技术，通过转换为可变频率、不连续模式运行，在轻载条件下保持高效率。MIC45116 - 2采用Hyper Speed Control架构，可实现超快速负载瞬态响应，从而减少输出电容。MIC45116的输出精度为1%，可通过两个外部电阻将输出电压从0.8V调节至输入电压（PVIN）的85%。其他特性包括热关断保护、可调电流限制和短路保护。MIC45116支持在预偏置输出下安全启动。

商品特性

高达6A输出电流
峰值效率>93%
输出电压为0.8V至输入电压的85%，精度±1%
固定600kHz开关频率
使能输入和开漏电源正常输出
HyperLight Load（MIC45116 - 1）提高轻载效率
Hyper Speed Control（MIC45116 - 2）架构实现快速瞬态响应
支持在预偏置输出下安全启动
结温范围为 - 40℃至 + 125℃
热关断保护
带打嗝模式的短路保护
可调电流限制
采用52引脚18mm×8mm×3mm QFN封装

应用领域

高功率密度负载点转换
服务器、路由器、网络设备和基站
FPGA、DSP和低压ASIC电源
工业和医疗设备

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1500个/卷，最小起订量 200 个)

个

起订量：200 个1500个/卷

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~20V
	输出电压	800mV~17V
	输出电流	6A
	开关频率	600kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
