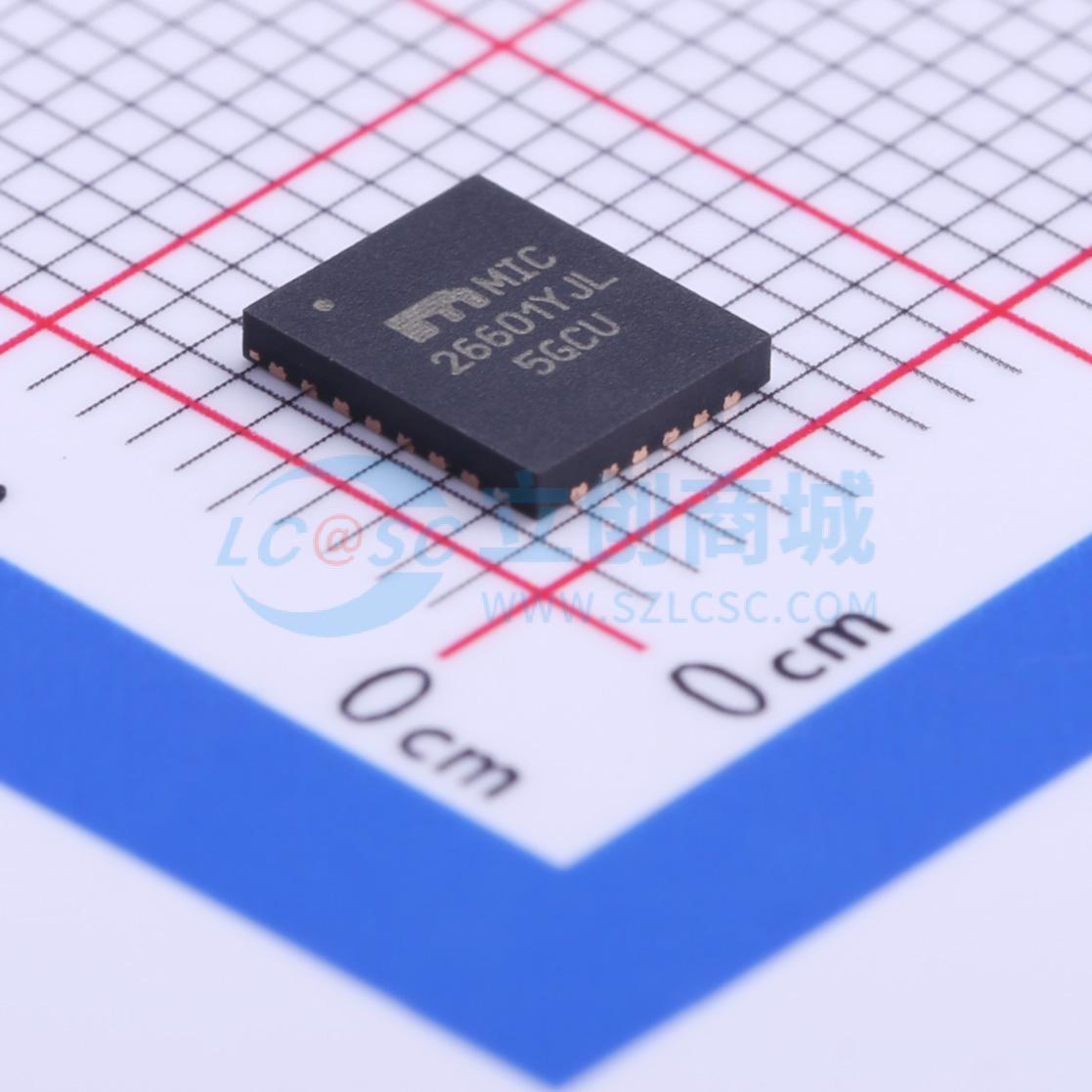

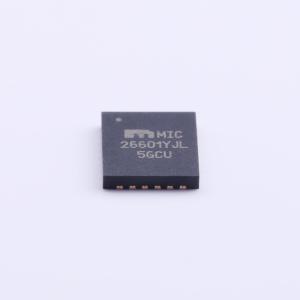

MIC26601YJL-TR

28V 6A 同步降压DC/DC调节器

描述: MIC26601是一款28V、6A的同步降压DC/DC调节器,采用Hyper Speed Control架构,具有高DeltaV操作能力,支持4.5V到28V的输入电压范围,最大输出电流为6A,输出电压可调范围为0.8V到5.5V,开关频率为600kHz,具备多种保护功能。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC26601YJL-TR
商品编号: C219139

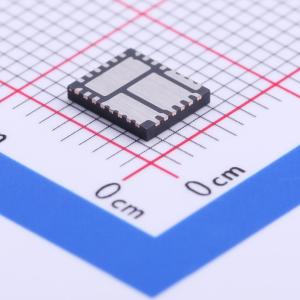

商品封装: QFN-28(5x6)
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

商品概述

Micrel的MIC26601是一款定频同步降压稳压器，采用独特的自适应导通时间控制架构。MIC26601的输入电源范围为4.5V至28V，可提供高达6A的稳压输出电流。输出电压可调节至低至0.8V，保证精度为±1%，器件的开关频率为600kHz。 Micrel的Hyper Speed Control™架构可实现超快速瞬态响应，同时减少输出电容，还能实现高输入电压（High VIN）/低输出电压（Low VOUT）操作。这种自适应导通时间纹波控制架构将定频操作和快速瞬态响应的优势集于一身。 MIC26601具备全套保护功能，可确保IC在故障条件下得到保护。这些功能包括欠压锁定，以确保在电源骤降条件下正常运行；内部软启动，以减少浪涌电流；折返式电流限制、“打嗝模式”短路保护和热关断。还提供了一个漏极开路的电源正常（PG）引脚。

商品特性

Hyper Speed Control™架构支持高电压差操作，输入电压（VIN）=28V，输出电压（VOUT）=0.8V
输出电容小
输入电压范围4.5V至28V
输出电流能力达6A，效率高达95%
输出电压可在0.8V至5.5V之间调节
反馈精度±1%
与任何电容（Any Capacitor™）配合均稳定——从低等效串联电阻（ESR）到高等效串联电阻
开关频率600kHz
无需外部补偿
电源正常（PG）输出
折返式电流限制和“打嗝模式”短路保护
支持向预偏置负载安全启动
结温范围-40℃至+125℃
28引脚5mm×6mm MLF封装

应用领域

分布式电源系统
通信/网络基础设施
机顶盒、网关和路由器
打印机、扫描仪、显卡和视频卡

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1000个/圆盘，最小起订量 10 个)

个

起订量：10 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~5.5V
	输出电流	6A
	开关频率	600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
