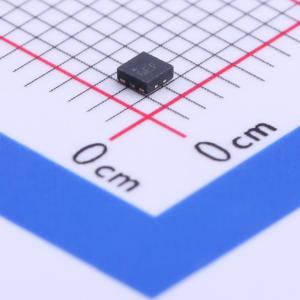

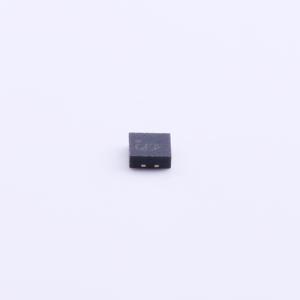

温馨提醒：图片仅供参考，商品以实物为准

MIC23031-FYMT-TR

高效4MHz 400mA同步降压调节器

描述: MIC23031是一款高效的4MHz 400mA同步降压调节器,具有HyperLight Load模式,提供高效率和快速瞬态响应。适用于处理器核心电压供电。支持2.7V至5.5V的输入电压范围,输出电流可达400mA,典型静态电流为21μA。采用6引脚1.6mm x 1.6mm Thin MLF封装,工作温度范围为-40°C至+125°C。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC23031-FYMT-TR
商品编号: C219256
商品封装: TMLF-6
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MIC23031是一款高效的4MHz、400mA同步降压稳压器，具备HyperLight Load™模式。HyperLight Load™模式在轻载时能实现极高的效率，并拥有超快速的瞬态响应，非常适合为处理器核心电压供电。这种专有架构的另一个优点是，使用小尺寸输出电容时，在整个负载范围内输出纹波电压极低。其采用的1.6mm×1.6mm Thin MLF微型封装节省了宝贵的电路板空间，且仅需三个外部元件。 MIC23031设计用于搭配极小的电感器（低至0.47μH）和小至2.2μF的输出电容，可实现低于1mm的高度。 MIC23031的静态电流极低，仅为21μA，在1mA负载下效率高达88%。在较高负载时，MIC23031可提供约4MHz的恒定开关频率，同时峰值效率可达93%。 MIC23031采用6引脚、1.6mm x 1.6mm Thin MLF封装，工作结温范围为-40℃至+125℃。

商品特性

输入电压：2.7V至5.5V
400mA输出电流
最高93%的效率，1mA负载下效率为88%
典型静态电流21μA
连续模式下4MHz PWM工作
超快速瞬态响应
低输出电压纹波——HyperLight Load™模式下纹波为20mVpp，全PWM模式下输出电压纹波为3mV
关断电流0.01μA
提供固定和可调输出电压选项
6引脚、1.6mm×1.6mm Thin MLF封装
结温范围-40℃至+125℃

应用领域

移动手机
便携式媒体/MP3播放器
便携式导航设备（GPS）
WiFi/WiMax/WiBro模块
数码相机
无线局域网卡
USB供电设备
便携式应用

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(5000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	1.5V
	输出电流	400mA
	开关频率	4MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	21uA
	开关管(内置/外置)	内置
	输出类型	固定
