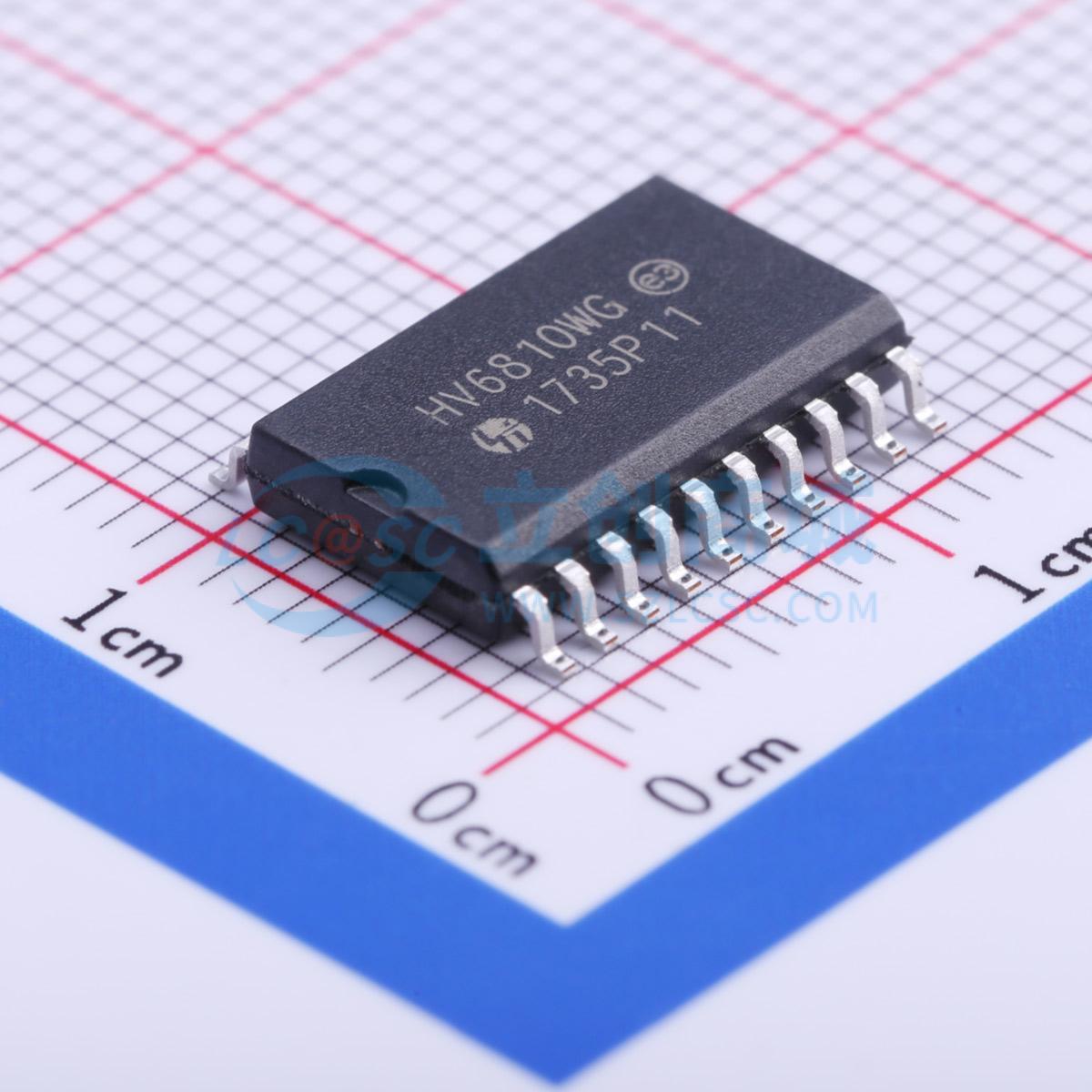

HV6810WG-G实物图
  • HV6810WG-G商品缩略图
  • HV6810WG-G商品缩略图
  • HV6810WG-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HV6810WG-G

十通道串行输入锁存显示驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
HV6810是一种单片集成电路,用于驱动点阵或分段VFD。这些设备具有串行数据输出,可以级联更多设备以实现大屏幕显示。在时钟的上升沿,一个10位数据字被串行加载到移位寄存器中。当锁存使能输入为高电平时,通过一个10位D型锁存器将并行数据传输到输出缓冲区。当锁存使能为低电平时,数据被锁存。当消隐输入为高电平时,所有输出均为低电平。输出结构由双扩散MOS(DMOS)晶体管组成,其输出电压额定值为80V,源电流能力为25 mA。所有输入均与CMOS电平兼容。
商品型号
HV6810WG-G
商品编号
C219275
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.984克(g)

商品参数

属性参数值
商品目录LCD驱动
工作温度-40℃~+85℃
频率5MHz
属性参数值
静态电流10uA
耗散功率(Pd)1500mW

商品概述

HV6810是一款单片集成电路,专为驱动点阵或分段式真空荧光显示器(VFD)而设计。这些器件具有串行数据输出功能,可级联额外的器件以用于大型显示屏。 一个10位数据字在时钟信号的上升沿被串行加载到移位寄存器中。当锁存使能输入为高电平时,并行数据通过一个10位D型锁存器传输到输出缓冲器。当锁存使能为低电平时,数据被锁存。当消隐输入为高电平时,所有输出均为低电平。 输出由双扩散MOS(DMOS)晶体管构成,输出电压额定值为80V,源电流能力为25 mA。所有输入均与CMOS电平兼容。

商品特性

  • 高输出电压80V
  • 5V电源电压下5 MHz高速运行
  • 低功耗IB B ≤ 0.1 mA(全高电平)
  • 25℃时有源下拉电流最小100 μA
  • 60V VBB电压下输出源电流25 mA
  • 10通道显示驱动器
  • 高速串行移位数据输入
  • 5V CMOS兼容输入
  • 所有驱动器输出均有锁存器
  • 可引脚兼容替代UCN5810A、TL4810A和TL4810B

应用领域

  • 高速点阵打印头驱动器
  • 真空荧光显示器(VFD)驱动器
