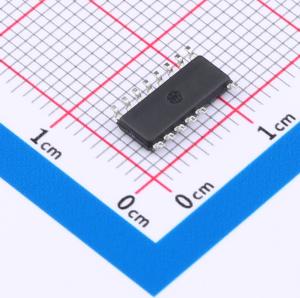

温馨提醒：图片仅供参考，商品以实物为准
HV9123NG-G
高电压、电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HV9123是一款高电压、电流模式PWM控制器,适用于多种转换拓扑,包括反激式和正激式转换器。输入电压范围为10至450V,最大占空比接近100%,开关频率超过1MHz,静态电流小于1.3mA。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9123NG-G
- 商品编号
- C219100
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.775556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 10V~450V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；正激式 | |
| 静态电流(Iq) | 1.3mA | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
HV9120和HV9123是开关模式电源（SMPS）控制器，适用于控制多种转换器拓扑结构，包括反激式和正激式转换器。 HV9120和HV9123采用内部高压稳压器，可从各种电源（如12V电池或经整流的交流（230 VAC）线路）获取偏置电源，用于启动和为转换器供电。 HV9120/HV9123控制器包含电源转换器设计所需的所有基本组件，如带隙基准源、误差放大器、斜坡发生器、高速PWM比较器和栅极驱动器。关断锁存器提供开/关控制功能。关断时，器件功耗小于6 mW。 HV9120的最大占空比为50%，HV9123的占空比接近100%。
商品特性
- 输入电压范围：10至450V
- 电源电流：< 1.3 mA
- 时钟频率：> 1 MHz
- 最大占空比版本：49%
应用领域
- 离线高频电源
- 通用输入电源
- 高密度电源
- 超高效率电源
- 超宽负载范围电源
