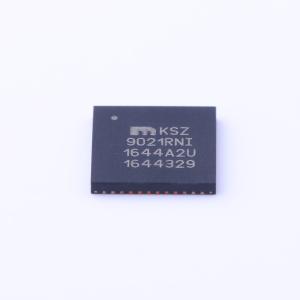

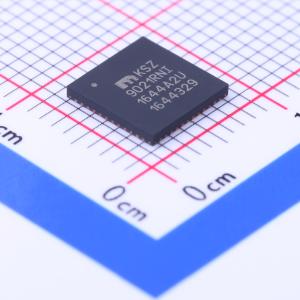

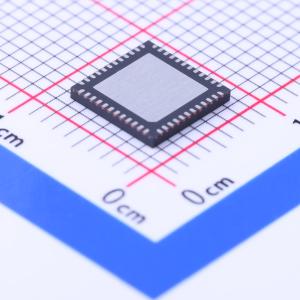

KSZ9021RNI
千兆以太网收发器，支持 RGMII 接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KSZ9021RNI 是一个完全集成的三速 (10/100/1000 Mbps) IEEE 802.3 兼容以太网物理层收发器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- KSZ9021RNI
- 商品编号
- C219117
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | PHY收发器 | |
| 通道数 | 4 | |
| MAC接口 | RGMII |
| 属性 | 参数值 | |
|---|---|---|
| 以太网速率标准 | 1000BASE-T；10BASE-T；100BASE-TX | |
| 数据速率 | 10Mbit/s；100Mbit/s；1Gbit/s | |
| 工作电压 | 3.3V；2.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
KSZ9021RL 是一款完全集成的三速（10Base-T/100Base-TX/1000Base-T）以太网物理层收发器，用于通过标准CAT-5非屏蔽双绞线（UTP）电缆进行数据传输和接收。KSZ9021RL 提供了简化的千兆媒体独立接口（RGMII），可以直接连接到千兆以太网处理器和交换机中的RGMII MAC，以10/100/1000Mbps的速度进行数据传输。KSZ9021RL 通过使用片上端接电阻来降低板成本并简化布局，并集成了LDO控制器来驱动低成本MOSFET以提供1.2V核心电压。KSZ9021RL 提供了诊断功能，以便在生产测试和产品部署中方便系统启动和调试。参数NAND树支持允许检测KSZ9021 I/O与主板之间的故障。Micrel LinkMD基于TDR的电缆诊断可以识别故障的铜缆。远程和本地环回功能提供了模拟和数字数据路径的验证。KSZ9021RL 采用64引脚无铅E-LQFP封装，也以较小的48引脚QFN封装形式提供，型号为KSZ9021RN。
商品特性
- 单芯片 10/100/1000Mbps 符合 IEEE 802.3 标准的以太网收发器
- 符合 RGMII 版本 1.3 的 RGMII 接口
- RGMII I/O 具有 3.3V/2.5V 耐压和可编程时序，以调整和校正 Tx 和 Rx 通路上的延迟
- 自动协商以自动选择最高的链路速度（10/100/100Mbps）和双工模式（半双工/全双工）
- 差分对的片上端接电阻
- 片上 LDO 控制器支持单 3.3V 电源操作 – 仅需外部 FET 生成 1.2V 为内核供电
- 支持高达 16KB 的巨型帧
- 125MHz 参考时钟输出
- 可编程 LED 输出用于链路、活动和速度指示
- 基线漂移校正
- LinkMD 基于 TDR 的电缆诊断，用于识别故障铜缆
- 参数 NAND 树支持用于检测芯片 I/O 和板之间的故障
- 用于诊断的环回模式
更多特性
- 自动 MDI/MDI-X 交叉检测和校正所有操作速度下的线对交换
- 自动检测和校正线对交换、线对偏斜和线对极性
- 用于物理层寄存器配置的 MDC/MDIO 管理接口
- 中断引脚选项
- 电源关闭和节能模式
- 工作电压：内核：1.2V（外部 FET 或稳压器），I/O：3.3V 或 2.5V，收发器：3.3V
- 可用封装：
- 64 引脚 E-LQFP (10mm x 10mm)：KSZ9021RL
- 48 引脚 QFN (7mm x 7mm)：KSZ9021RN
应用领域
- 激光/网络打印机
- 网络附加存储（NAS）
- 网络服务器
- 主板上的千兆局域网 (GLOM)
- 宽带网关
- 千兆SOHO/SMB路由器
- 网络电视 (IPTV)
- IP机顶盒
- 游戏主机
- 三重播放（数据、语音、视频）媒体中心
- 媒体转换器
