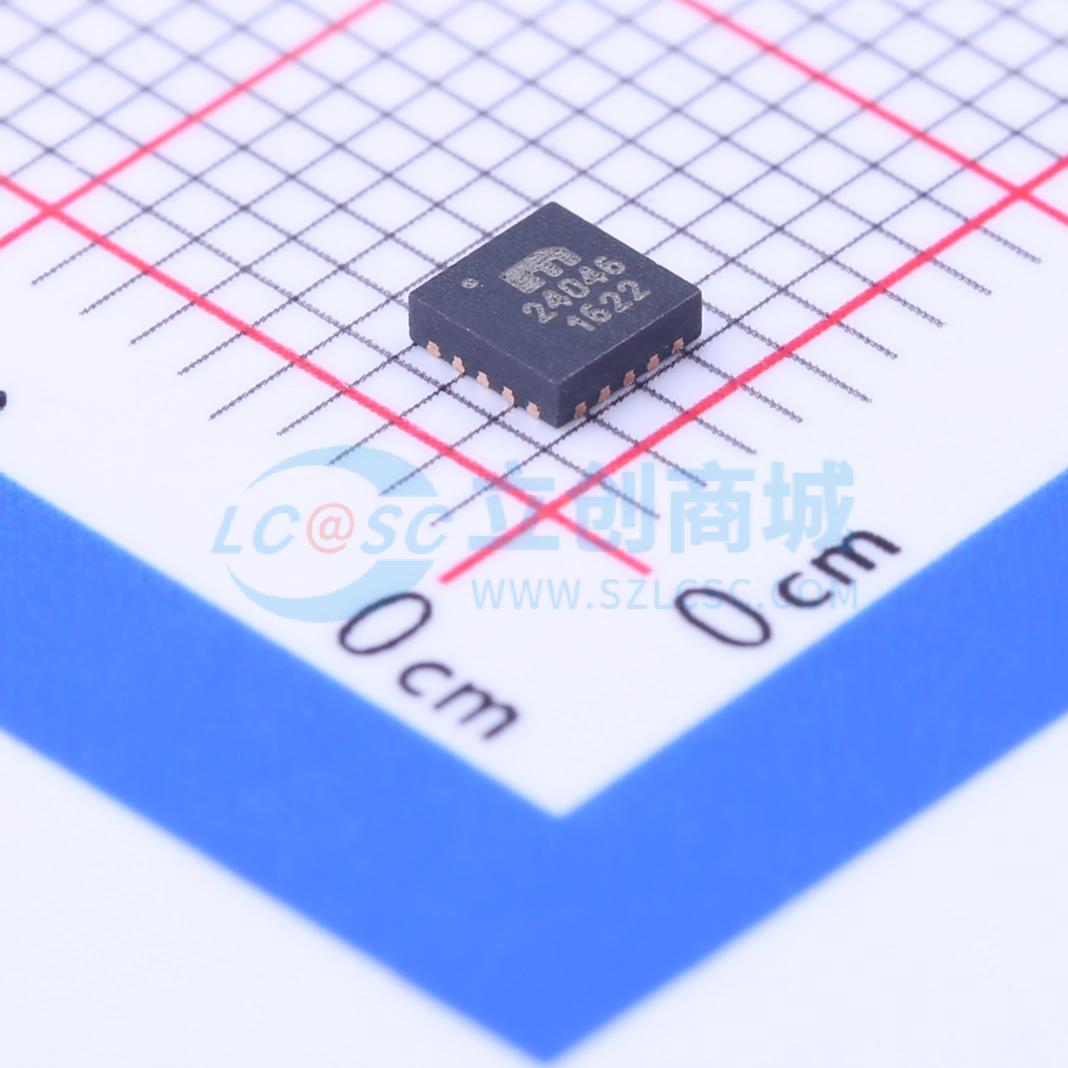

温馨提醒：图片仅供参考，商品以实物为准

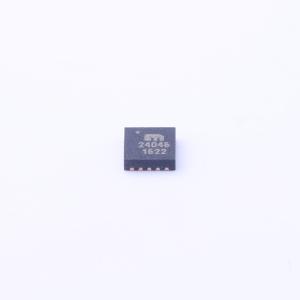

MIC24046YFL-TR
4.5V至19V输入、5A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC24046是一款引脚可编程、高效率的4.5V至19V输入电压范围的5A同步降压调节器。它适用于计算和电信系统中的多电压轨应用环境。通过引脚设置,可以编程输出电压、开关频率和电流限制值。该器件支持安全启动带预偏置输出,具有内部软启动和热关断保护功能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC24046YFL-TR
- 商品编号
- C219074
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~19V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 400kHz~790kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MIC24046是一款引脚可编程、高效、宽输入范围的5A同步降压稳压器。MIC24046非常适合用于计算和通信系统中常见的多电压轨应用环境。它可以通过引脚绑定来设置各种参数，如输出电压、开关频率和限流值。引脚可选的开关频率、谷值电流模式控制技术、高性能误差放大器和外部补偿功能，可在高效率和最小解决方案尺寸之间实现最佳平衡。 MIC24046采用散热高效、节省空间的20引脚3mm×3mm QFN封装，工作结温范围为-40℃至+125℃。
商品特性
- 4.5V至19V输入电压范围
- 5A（最大）输出电流
- 高效率（>90%）
- 引脚可选输出电压：0.7V、0.8V、0.9V、1.0V、1.2V、1.5V、1.8V、2.5V和3.3V
- ±1%输出电压精度
- 支持带预偏置输出的安全启动
- 引脚可选限流和开关频率
- 内部软启动和热关断保护
- 打嗝模式短路保护
- 采用20引脚3mm×3mm QFN封装
- -40℃至+125℃结温范围
应用领域
- 服务器、数据存储、路由器和基站
- FPGA、DSP和低压ASIC电源
