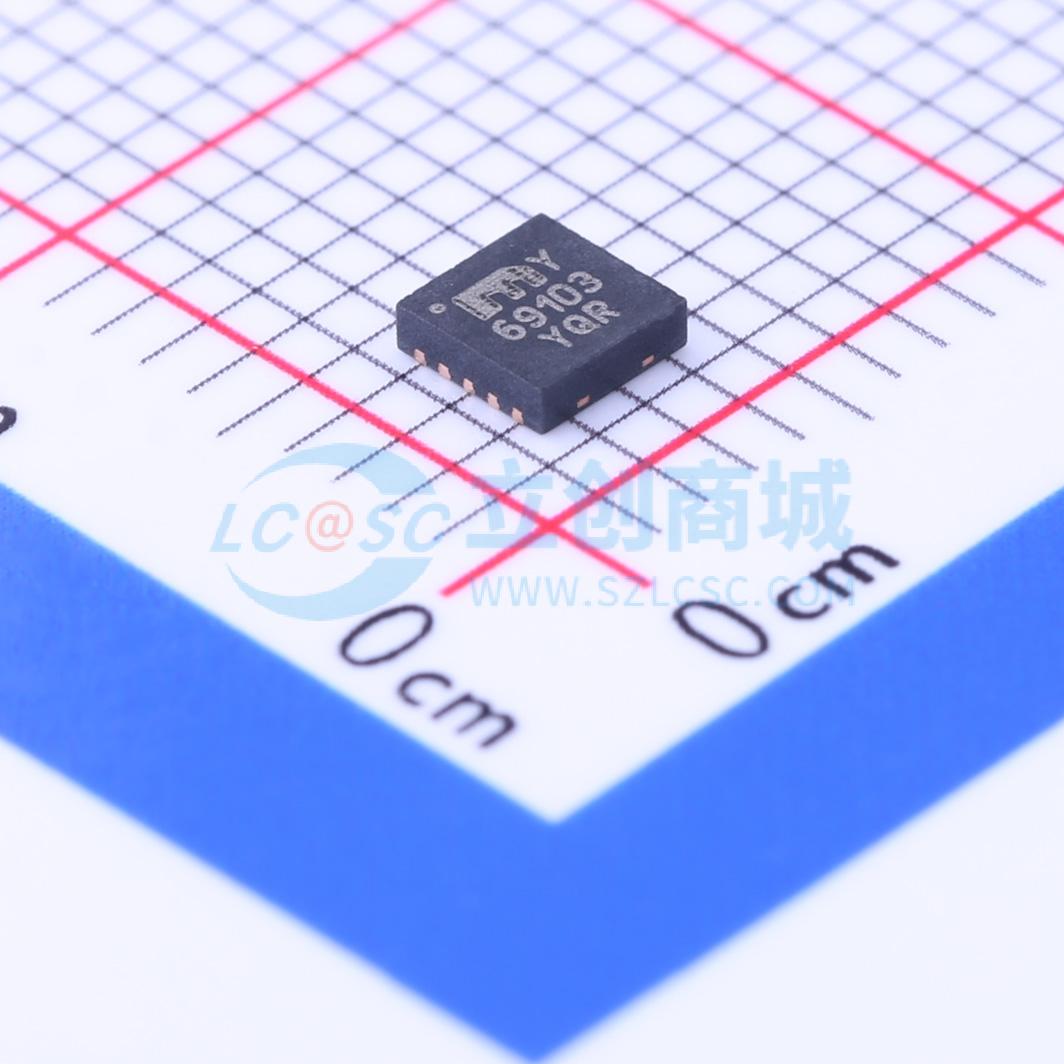

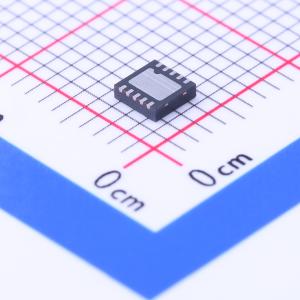

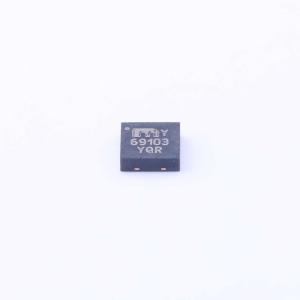

温馨提醒：图片仅供参考，商品以实物为准

MIC69103YML-TR

ADJ 输入5.5V 输出0.5V~5.5V 1A

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC69103YML-TR
商品编号: C219089
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

MIC69xxx系列高电流、低电压稳压器中的1A输出电流型号，该系列支持1A、1.5A、3A和5A电流。采用单路低电压电源供电，在最坏情况下仍能提供高精度和500mV的超低压差。输入电压范围为1.65V至5.5V。专为驱动需要大电流、低电压的数字电路（如PLD、DSP、微控制器等）而设计。提供可调输出电压和固定输出电压版本，包括1.8V。可调版本的输出电压可低至0.5V。 HCAP设计针对使用低容值、低ESR陶瓷输出电容时的稳定性进行了优化。特性包括热关断和限流保护。还提供逻辑使能和错误标志引脚。采用小巧的10引脚3mm x 3mm DFN封装，工作温度范围为-40°C至+125°C。

商品特性

单输入电压范围：VIN 1.65V至5.5V
全温度范围内最大压差（VIN - VOUT）为500mV
可调输出电压低至0.5V
使用4.7μF陶瓷输出电容时保持稳定
出色的线性和负载调节规格
逻辑控制关断
热关断和限流保护
10引脚3mm x 3mm DFN封装
结温范围为-40°C至+125°C

应用领域

负载点应用
工业电源
敏感射频应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	500mV~5.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	500mV@(1A)
	静态电流(Iq)	-
	特性	PG脚；过热保护；带使能；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
