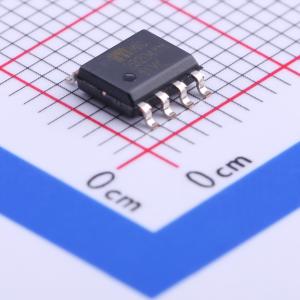

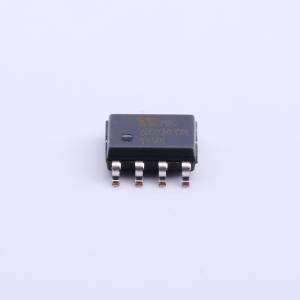

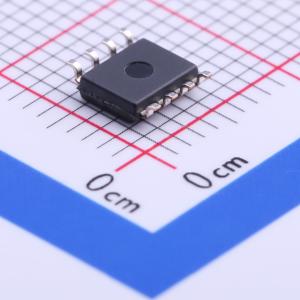

温馨提醒：图片仅供参考，商品以实物为准

MIC29204YM

1.24V~26V 400mA 26V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC29204YM
商品编号: C219180
商品封装: SO-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

	属性	参数值
	静态电流(Iq)	300uA
	噪声	400uVrms
	功能特性	工作状态指示；使能控制；复位功能；反极性电压保护；过流保护；短路保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定；可调
	输出通道数	1

商品概述

MIC2920A系列是“防弹型”高效电压调节器，具有极低的压降（轻载时典型值为40mV，250mA负载时典型值为370mV）和极低的静态电流（典型值为140μA）。MIC2920A的静态电流在压降状态下仅略有增加，可延长电池使用寿命。MIC2920A的主要特性包括电池反接保护、折返式限流以及汽车“负载突降”保护（60V正瞬态）。 MIC2920有多种配置。MIC2920A-x.x器件是三引脚固定电压调节器，提供3.3V、4.85V、5V和12V输出。MIC29201是一款固定调节器，提供逻辑兼容的ON/OFF（关断）输入和错误标志输出。该标志也可用作上电复位信号。可调式MIC29202提供逻辑兼容的关断输入，可对调节器进行开关控制。MIC29204 8引脚SOIC可调调节器同时具备关断和错误标志引脚，可通过引脚连接实现5V输出，或使用两个外部电阻将输出编程为1.24V至26V。

商品特性

高输出电压精度
保证400mA输出
低静态电流
低压降
极严格的负载和线性调整率
极低的温度系数
电流和热限制
输入可承受-20V电池反接和60V正瞬态
错误标志可警示输出压降
逻辑控制电子关断
输出可在1.24V至26V范围内编程（MIC29202/MIC29204）
提供TO-220-3、TO-220-5和表面贴装TO-263-5、SOT-223以及SO-8封装。

应用领域

电池供电设备
移动电话
笔记本电脑、笔记本和掌上电脑
PCMCIA Vcc和Vpp调节/开关
条形码扫描仪
汽车电子
开关电源后置调节器
电压基准
高效线性电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	26V
	输出电压	5V；1.24V~26V
	输出电流	400mA
	压差	750mV@(400mA)
