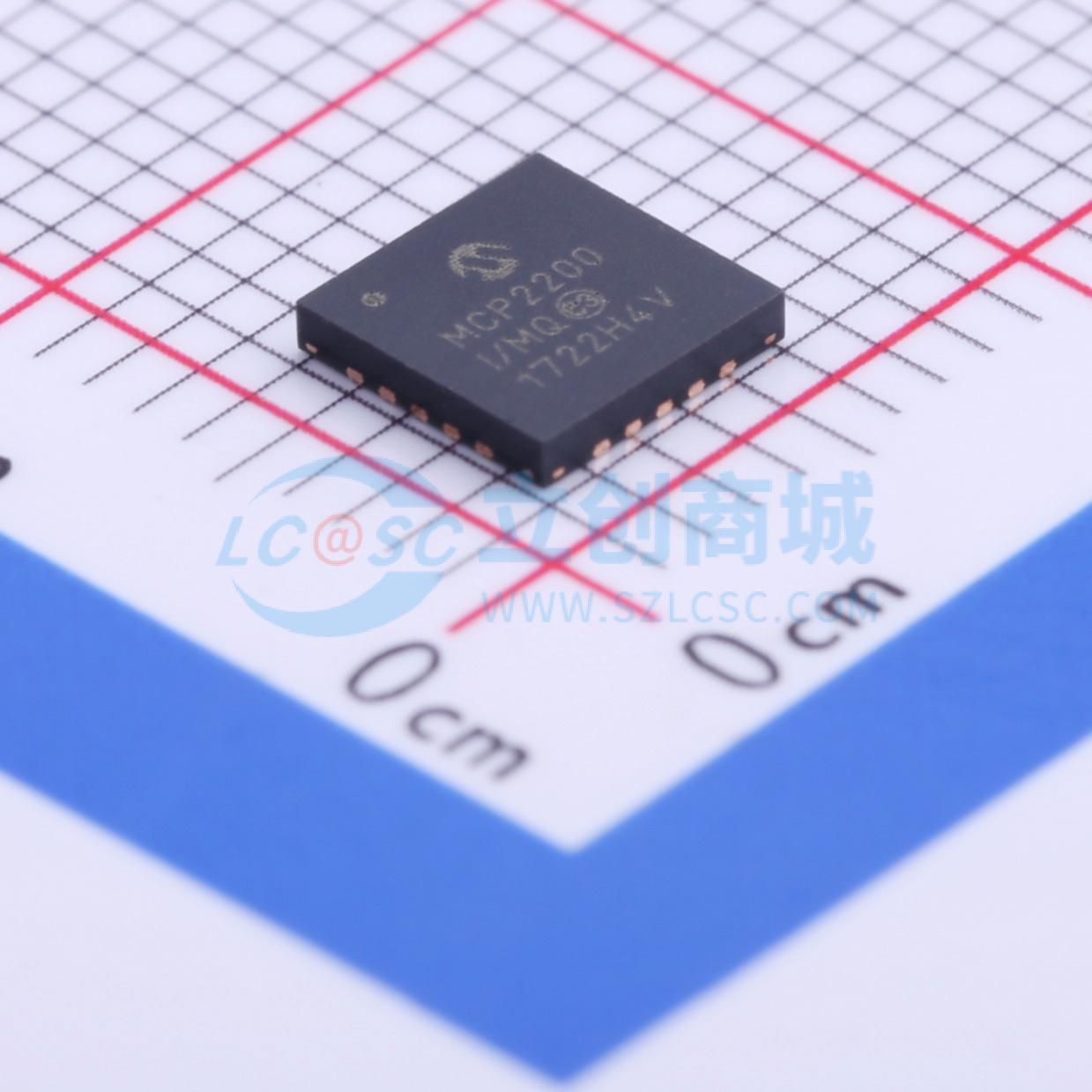

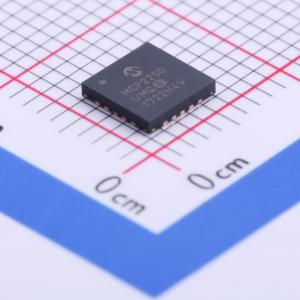

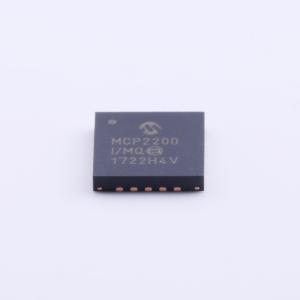

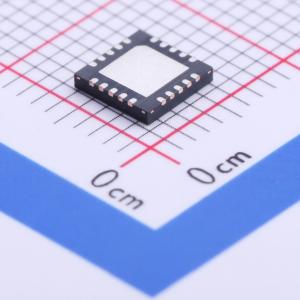

MCP2200-I/MQ
MCP2200 USB至UART协议转换器带GPIO
- 描述
- 支持全速USB (12 Mb/s)，实现USB到UART的数据传输，带有GPIO引脚。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP2200-I/MQ
- 商品编号
- C219241
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART | |
| USB协议版本 | USB 2.0 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 数据速率 | 12Mbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
MCP2200是一款USB转UART串行转换器，能够在具有UART接口的应用中实现USB连接。该器件通过集成USB终端电阻减少了外部组件。MCP2200还集成了256字节的用户EEPROM。
MCP2200有八个通用输入/输出引脚。其中四个引脚具有替代功能，用于指示USB和通信状态。引脚功能包括：
- GPO/SSPND：通用I/O，USB挂起状态引脚
- GP1/USB-CFG：通用I/O，USB配置状态引脚
- GP2, GP3, GP4, GP5：通用I/O
- GP6/RxLED：通用I/O，USB接收活动LED输出
- GP7/TxLED：通用I/O，USB发送活动LED输出
MCP2200支持全速USB（12 Mb/s），并实现了一个USB协议复合设备，包括用于通信和配置的通信设备类（CDC）以及用于I/O控制的人机接口设备（HID）。它有一个128字节的缓冲区来处理任何UART波特率下的数据吞吐量，其中包括64字节的发送缓冲区和64字节的接收缓冲区。该设备完全可配置VID和PID分配以及字符串描述符。它可以由总线供电或自供电，并符合USB 2.0标准。
UART接口由Tx和Rx数据信号以及RTS/CTS流控制引脚组成。UART可以配置为多种波特率，默认配置为19200, 8, N, 1。该设备支持硬件流控制和信号极性选项。
MCP2200包括256字节的用户EEPROM、USB活动LED输出（TxLED和RxLED）、一个SSPND输出引脚以及一个USBCFG输出引脚，该引脚在枚举完成后指示。工作电压为3.0V-5.5V，ESD保护大于4 kV（人体模型）。振荡器输入为12 MHz，工作温度范围为-40℃至+85℃。
该设备提供以下封装：
- 20引脚VQFN (5x5 mm)
- USB 桥接器，USB 转 UART 接口，USB 2.0 UART 接口，20-SOIC
- USB 桥接器，USB 转 UART 接口，USB 2.0 UART 接口，20-SSOP
