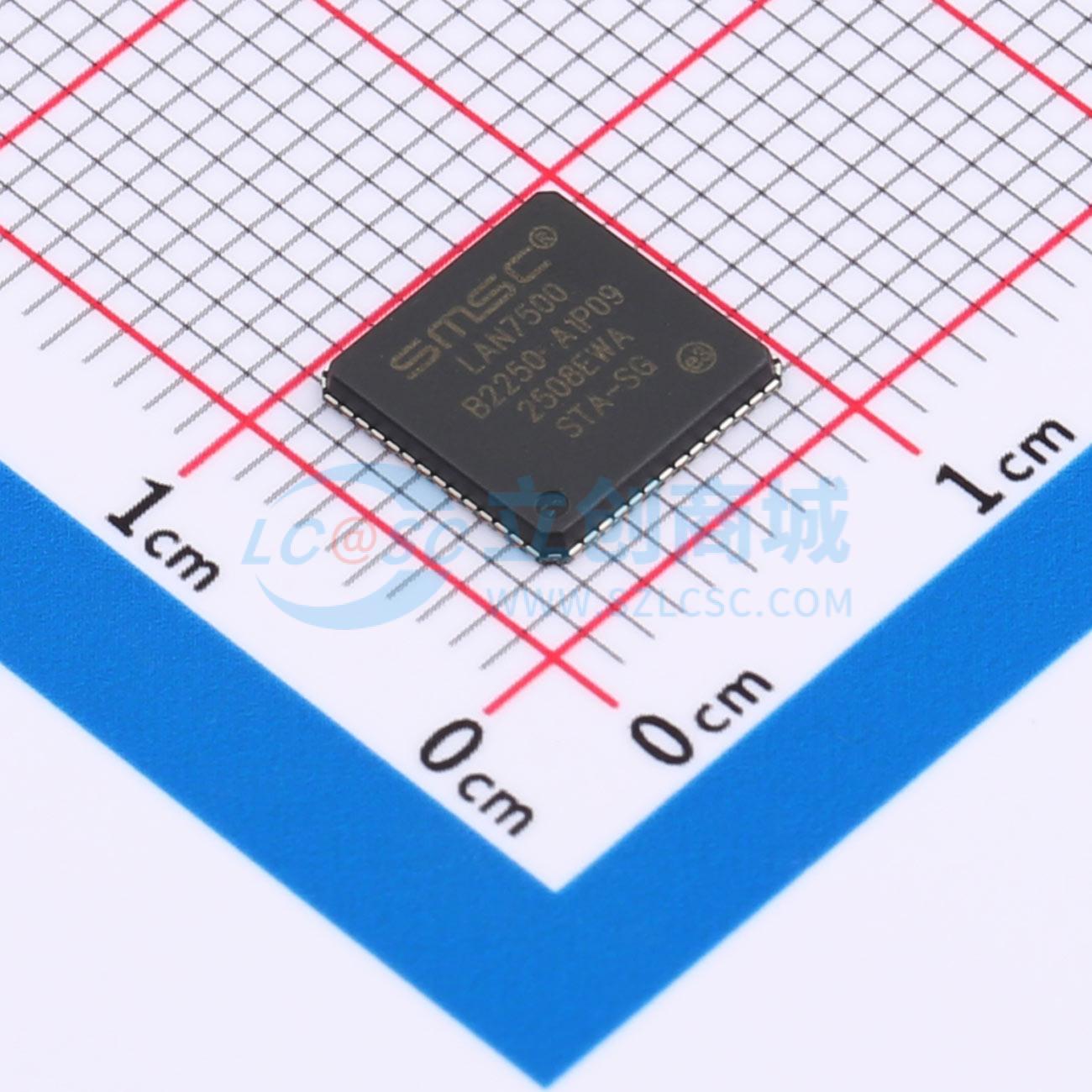

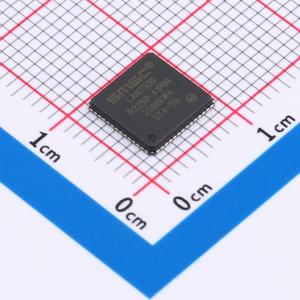

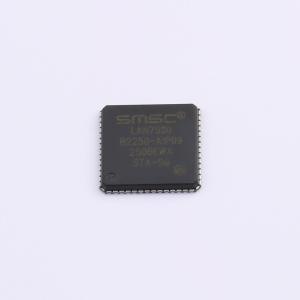

温馨提醒：图片仅供参考，商品以实物为准

LAN7500-ABZJ

高速USB 2.0至10/100/1000以太网控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持校验和卸载、单芯片高速USB 2.0至10/100/1000以太网控制器，支持IEEE 802.1q VLAN标签。
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN7500-ABZJ
商品编号: C219760
商品封装: QFN-56(8x8)
包装方式: 托盘
商品毛重: 0.866667克(g)

商品参数

商品概述

LAN7500/LAN7500i是一款高性能的高速USB 2.0转10/100/1000以太网控制器。该器件应用广泛，涵盖嵌入式系统、机顶盒、个人视频录像机（PVR）、USB端口复制器、USB转以太网转接器以及测试仪器等领域，是一款高性能且具成本竞争力的USB转以太网连接解决方案。 LAN7500/LAN7500i集成了10/100/1000以太网MAC和PHY、过滤引擎、USB PHY、高速USB 2.0设备控制器、TAP控制器、EEPROM控制器以及一个FIFO控制器，内部数据包缓冲总量达32 KB。内部USB 2.0设备控制器和USB PHY符合USB 2.0高速标准。该器件实现了控制、中断、批量输入和批量输出USB端点。以太网控制器支持自动协商、自动极性校正。

商品特性

单芯片高速USB 2.0转10/100/1000以太网控制器
支持全双工的10/100/1000以太网MAC
具备HP自动MDIX功能的10/100/1000以太网PHY
集成USB 2.0高速设备控制器
集成USB 2.0高速PHY
实现低功耗运行模式
支持无EEPROM运行以降低物料清单成本
NetDetach功能可在以太网电缆连接/断开时自动进行USB连接/断开操作
USB设备控制器 - 完全符合USB规范修订版2.0 - 支持高速（480 Mbps）和全速（12 Mbps）模式 - 支持四个端点 - 支持厂商特定命令 - 集成USB 2.0 PHY - 支持远程唤醒
高性能10/100/1000以太网控制器 - 完全符合IEEE802.3/802.3u/802.3ab标准 - 集成以太网MAC和PHY - 支持10BASE - T、100BASE - TX和1000BASE - T - 具备全双工和半双工能力（1000 Mbps时仅支持全双工操作） - 全双工流量控制 - 前导码生成和去除 - 自动32位CRC生成和校验 - 支持9 KB巨型帧 - 自动有效负载填充和填充去除 - 环回模式 - 支持校验和卸载（IPv4、IPv6、TCP、UDP） - 支持微软NDIS 6.2大发送卸载 - 支持IEEE 802.1q VLAN标记 - 能够添加和去除IEEE 802.1q VLAN标签 - 基于VLAN标签的数据包过滤（所有4096个VID） - 灵活的地址过滤模式 - 33个精确匹配（单播或多播） - 用于多播帧的512位哈希过滤器 - 通过所有多播 - 混杂单播/多播模式 - 反向过滤 - 通过所有带状态报告的传入数据包 - 支持唤醒数据包 - 完美DA帧、唤醒帧、魔术包、广播帧、IPv6和IPv4 TCP SYN - 8个可编程的128位唤醒帧过滤器 - ARP和NS卸载 - 支持PME引脚
集成以太网PHY - 自动协商 - 自动极性检测和校正 - 支持HP自动MDIX - 链路状态变化唤醒检测支持5个状态LED - 支持各种统计计数器
电源和I/O - 多种低功耗模式 - 12个通用输入输出（GPIO） - 支持总线供电和自供电操作 - 可变电压I/O电源（2.5V/3.3V）
其他特性 - EEPROM控制器 - IEEE 1149.1（JTAG）边界扫描 - 仅需一个25 MHz晶体
软件 - Windows XP/Vista/Windows 7驱动程序 - Linux驱动程序 - Win CE驱动程序 - MAC OS驱动程序适用于Windows/DOS的EEPROM/制造实用程序 - PXE支持 - DOS ODI驱动程序
封装 - 56引脚QFN（8x8 mm），符合RoHS标准
环境适应性 - 商业温度范围[0℃至+70℃） - 工业温度范围（-40℃至+85℃）

应用领域

嵌入式系统/消费电子设备
机顶盒/PVR
网络打印机
USB端口复制器
独立USB转以太网转接器
测试仪器/工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转以太网
	USB协议版本	USB 2.0

	属性	参数值
	工作电压	1.2V；3.3V；2.5V
	数据速率	480Mbps
	工作温度	-40℃~+85℃
