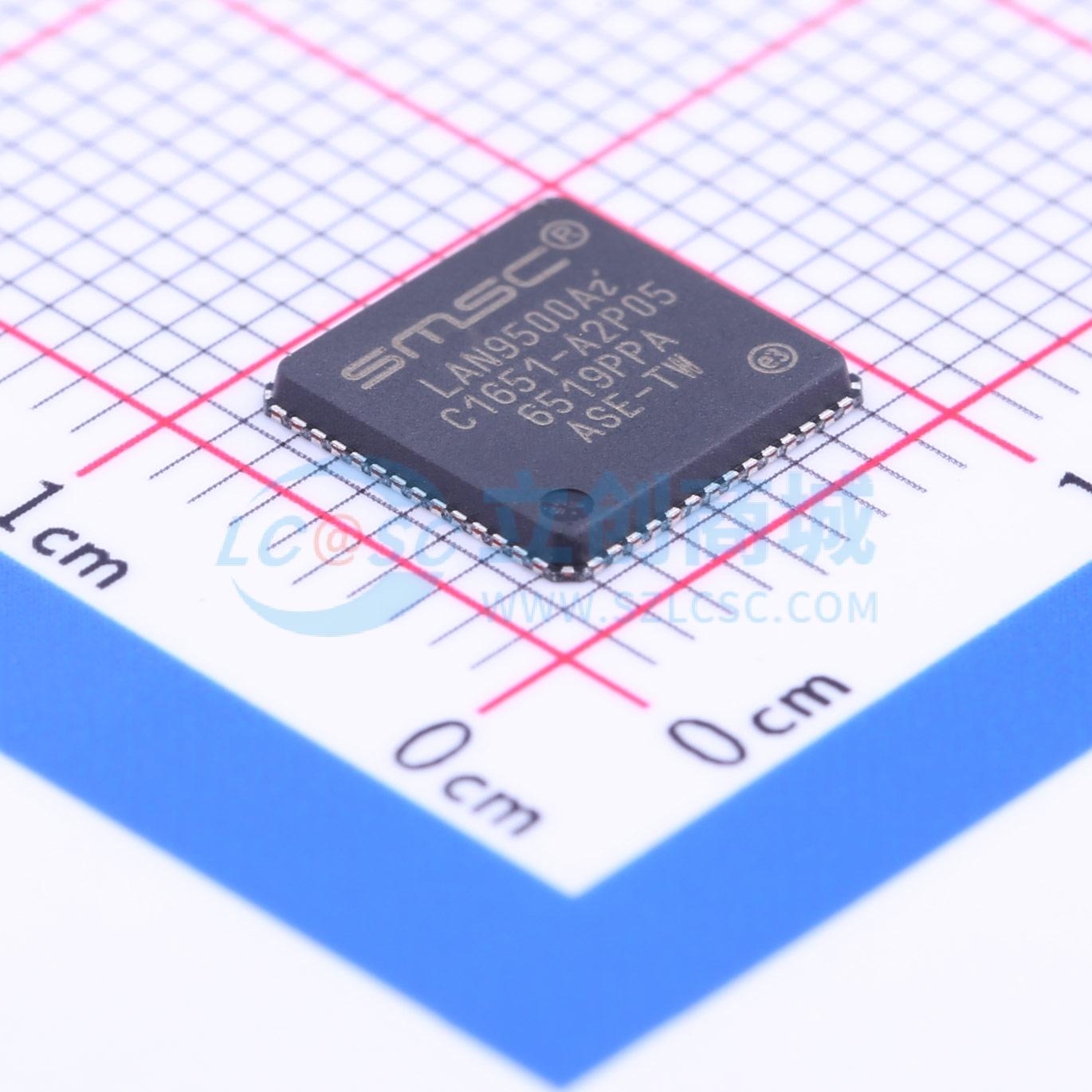

温馨提醒：图片仅供参考，商品以实物为准

LAN9500AI-ABZJ

LAN950x USB 2.0 到 10/100 以太网控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LAN950x 是一个高性能的 USB 2.0 到 10/100 以太网控制器，适用于嵌入式系统、机顶盒、PVR、USB 端口复制器、USB 到以太网适配器和测试仪器。
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN9500AI-ABZJ
商品编号: C220246
商品封装: QFN-56-EP(8x8)
包装方式: 托盘
商品毛重: 1.3克(g)

商品参数

商品特性

单芯片高速USB 2.0转10/100以太网控制器
集成支持全双工的10/100以太网MAC
集成支持HP AutoMDIX的10/100以太网PHY
集成USB 2.0高速设备控制器
集成USB 2.0高速PHY
实现低功耗运行模式
USB设备控制器：完全符合高速通用串行总线规范2.0版；支持高速（480 Mbps）和全速（12 Mbps）模式；支持四个端点；支持厂商特定命令；集成USB 2.0 PHY；支持远程唤醒
高性能10/100以太网控制器：完全符合IEEE802.3/802.3u标准；集成以太网MAC和PHY；支持10BASE - T和100BASE - TX；支持全双工和半双工；支持全双工和半双工流量控制；支持前导码生成和去除；支持自动32位CRC生成和校验；支持自动有效负载填充和填充去除；支持环回模式；支持TCP/UDP/IP/ICMP校验和卸载
灵活的地址过滤模式：一个48位精确地址；64个哈希过滤组播地址；通过所有组播；混杂模式；反向过滤；通过所有带状态报告的传入数据
支持唤醒数据包
集成以太网PHY：自动协商；自动极性检测和校正；支持HP Auto - MDIX；支持链路状态变化唤醒检测
支持3个状态LED
支持外部MII和Turbo MII
多种低功耗模式
NetDetach功能延长电池续航时间
支持类似PCI的PME唤醒
11个通用输入输出引脚（GPIO）
支持总线供电和自供电操作
集成上电复位电路
单个外部3.3V I/O电源；内部核心稳压器
EEPROM控制器
支持无EEPROM的自定义操作
符合IEEE 1149.1（JTAG）边界扫描标准
只需一个25 MHz晶体
支持Windows XP/Vista驱动程序
支持Linux驱动程序
支持Win CE驱动程序
支持MAC OS驱动程序
EEPROM实用程序
56引脚QFN（8x8 mm），符合RoHS标准
商业温度范围（0℃至+70℃）
工业温度范围（-40℃至+85℃）

应用领域

嵌入式系统
机顶盒
个人视频录像机（PVR）
消费电子设备
网络打印机
USB端口复制器
独立USB转以太网转接器
测试仪器
工业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转以太网
	USB协议版本	USB 2.0

	属性	参数值
	工作电压	3.3V
	数据速率	480Mbps
	工作温度	-40℃~+85℃
