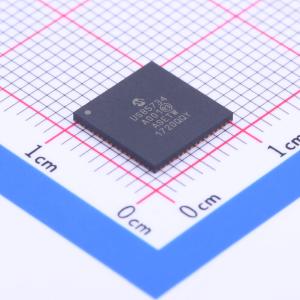

USB5734/MR

4端口超高速/高速USB控制器集线器

• 4个USB 3.1 Gen 1 / USB 2.0下游端口
• 上游和下游端口支持USB-IF电池充电1.2版（DCP、CDP、SDP）
• FlexConnect：下游端口能够与上游端口交换，允许主控设备控制集线器上的其他设备
• 支持USB到I2C/UART/SPI/GPIO桥接端点
• 支持USB链路电源管理（LPM）
• 通过OTP或SPI ROM提供增强的OEM配置选项
• 提供64引脚9x9 mm VQFN无铅、符合RoHS标准的封装
• 支持商业级和工业级温度范围
• 配置带：预定义系统级功能配置，包括GPIO

目标应用：

• 独立USB集线器
• 笔记本扩展坞
• PC主板
• PC显示器扩展坞
• 多功能USB 3.1 Gen 1外设

主要优势：

• 符合USB 3.1 Gen 1标准，支持5 Gbps、480 Mbps、12 Mbps和1.5 Mbps操作
• 耐5V的USB 2.0引脚
• 耐1.32V的USB 3.1 Gen 1引脚
• 集成端接电阻及上拉/下拉电阻
• 支持每个端口为大多数流行的电池供电设备充电
• 支持USB-IF电池充电1.2版（DCP、CDP、SDP）
• 苹果便携产品充电器仿真
• 支持中国YD/T 1591-2006充电器仿真
• 支持中国YD/T 1591-2009充电器仿真
• 支持欧盟通用移动充电器
• 支持Microchip USC100x系列电池充电控制器
• 支持额外的便携设备
• 智能端口控制器操作
• 固件处理伴生端口控制器
• 片上微控制器
• 管理I/O、VBUS及其他信号
• 8 KB RAM, 64 KB ROM
• 8 KB一次性可编程（OTP）ROM
• 包含片上电荷泵
• 通过OTP ROM、SPI ROM或SMBus进行配置编程
• PortSwap - 可配置差分输入对信号交换
• PHYBoost - 可编程USB收发器驱动强度，以恢复信号完整性
• VariSense - 可编程USB接收器灵敏度
• 兼容Microsoft Windows 8, 7, XP, Apple OS X 10.4+和Linux集线器驱动程序
• 优化低功耗运行和低热耗散

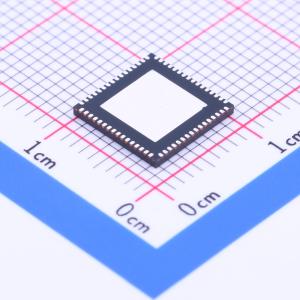

• 封装 - 64引脚VQFN 9x9 mm
• 环境 - 3 kV HBM JESD22-A114F ESD保护
• 商业温度范围3℃至+70℃
• 工业温度范围-40℃至+85℃

• 独立USB集线器
• 笔记本扩展坞
• 台式电脑主板
• 台式电脑显示器扩展坞
• 多功能USB 3.1 Gen 1外设
