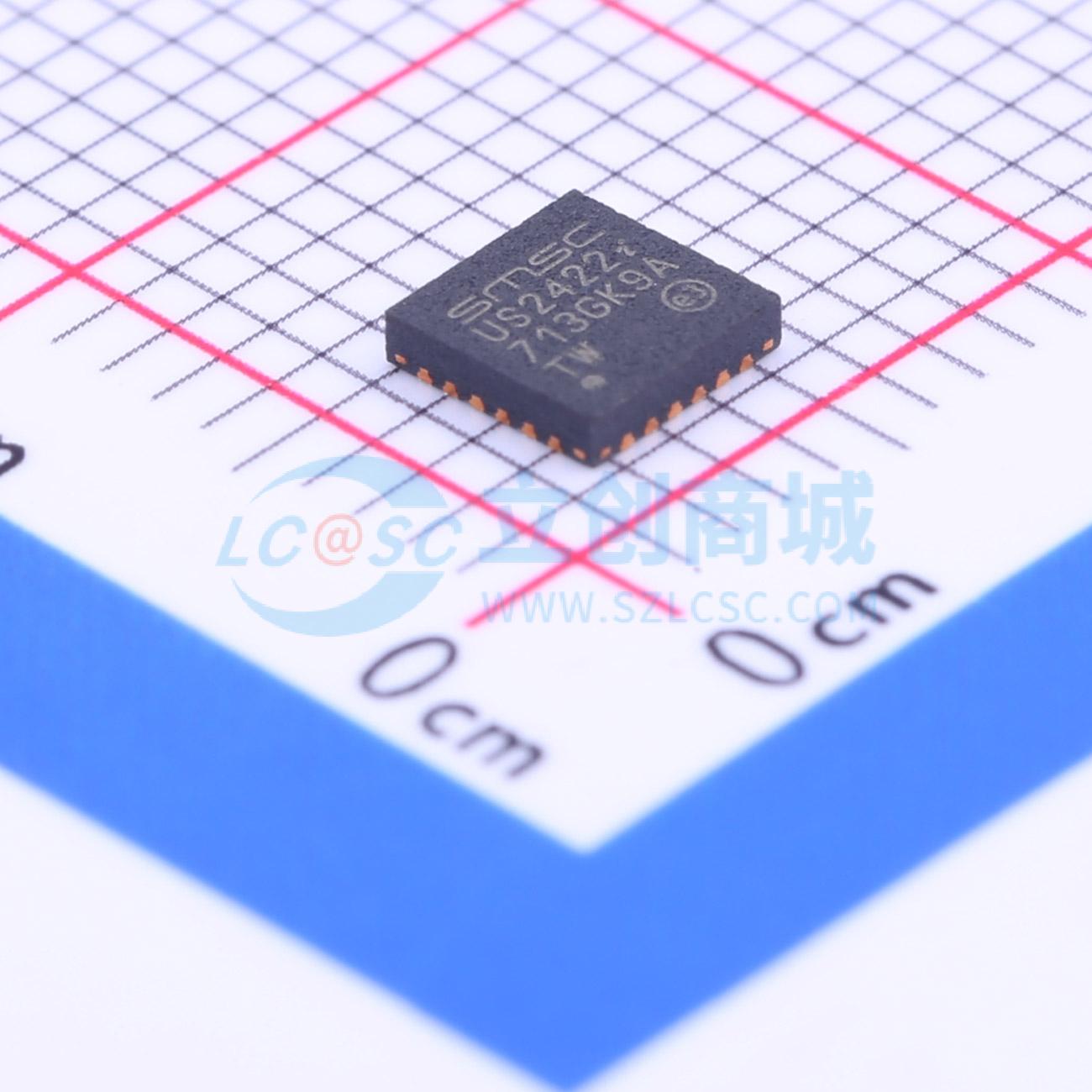

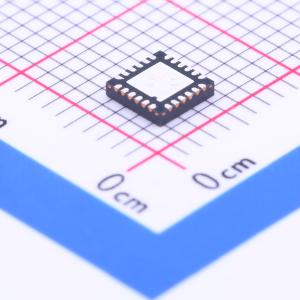

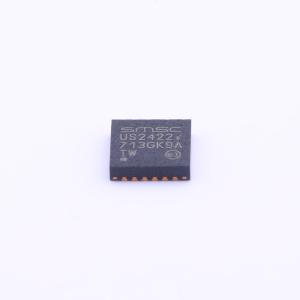

USB2422-I/MJ

Microchip USB2422 集线器是一款低功耗、单事务转换器、集线器控制器IC，具有两个下游端口，适用于嵌入式USB解决方案。该集线器控制器可以作为高速和全速集线器或仅全速集线器连接到上游端口。当配置为高速集线器时，该集线器支持在启用的下游端口上的低速、全速和高速下游设备。

USB端口所需的所有电阻都集成在集线器中。这包括D+和D-引脚上的所有串联端接电阻以及D+和D-引脚上所需的所有下拉和上拉电阻。面向下游端口的过流检测输入具有内部上拉电阻。

• 支持USB电池充电规范1.1版
• 完全集成的USB端接电阻和上拉/下拉电阻
• 支持单个外部3.3V电源；内部稳压器提供1.2V内部核心电压
• 用于24MHz晶振或外部24MHz时钟输入的片上驱动器
• 所有USB引脚上的ESD保护高达6kV
• 支持自供电操作
• 集线器包含内置默认配置；无需外部配置选项或组件
• 下行端口为不可移除端口
• 单独或成组的下行端口电源控制和过流检测
• 按端口支持复合设备
• 24引脚SQFN (4x4 mm)，符合RoHS标准的封装
• 商业温度范围支持：0°C至+70°C
• 工业温度范围支持：-40°C至+85°C

• 液晶显示器和电视
• 多功能USB外设
• PC主板
• 机顶盒、DVD播放器、DVR/PVR
• 打印机和扫描仪
• PC多媒体驱动器仓
• 移动集线盒
• 移动PC底座
• 嵌入式系统
• 游戏主机
• 光缆/DSL调制解调器
• 硬盘外壳
• KVM切换器
• 服务器前面板
• 销售点(POS)系统
• IP电话
• 汽车/家庭音响系统
• 瘦客户机终端
