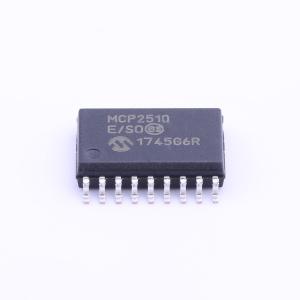

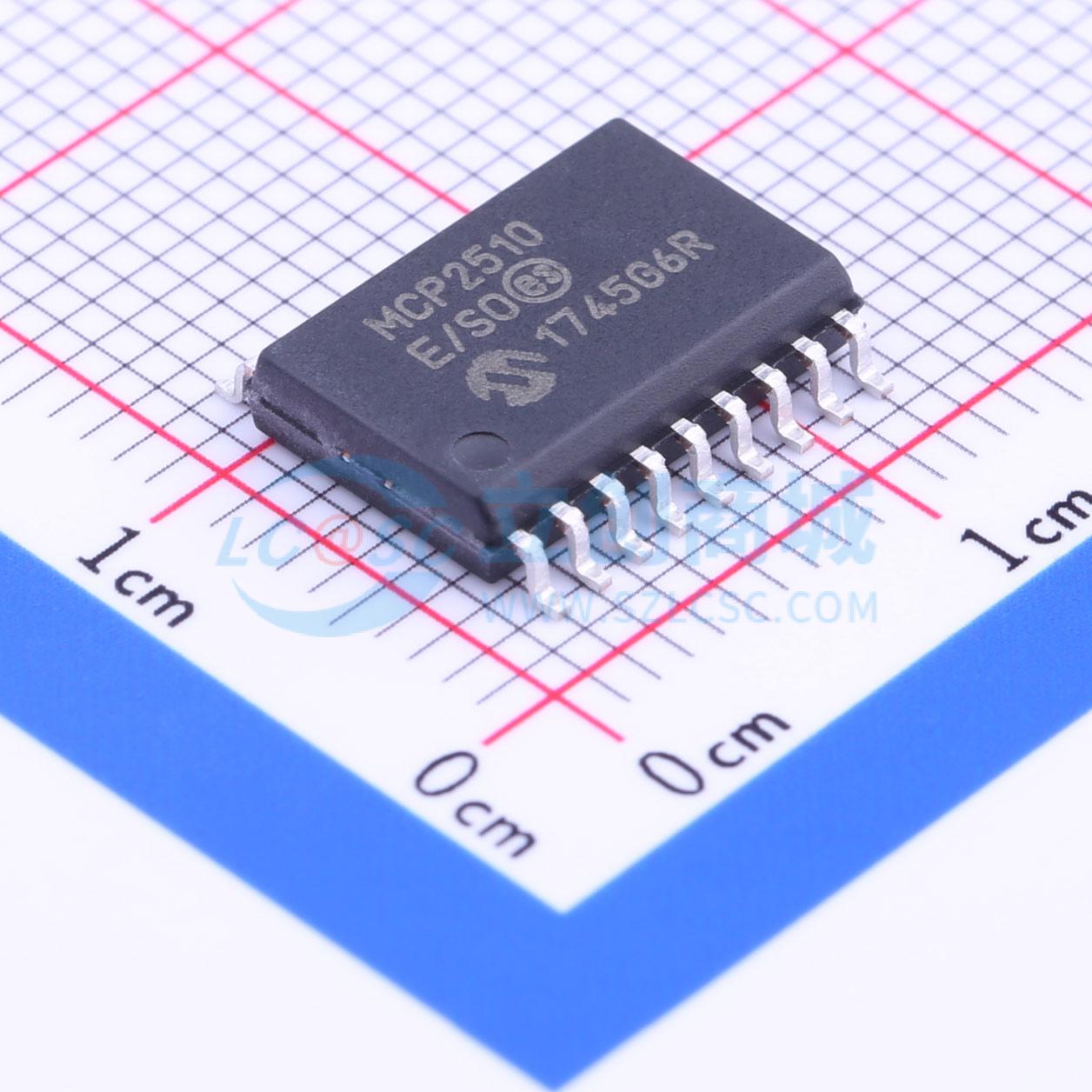

MCP2510-E/SO

MCP2510是一款完整的控制器局域网（CAN）协议控制器，实现了CAN规范V2.0 A/B。它支持CAN 1.2、CAN 2.0A、CAN 2.0B被动和CAN 2.0B主动版本的协议，能够发送和接收标准和扩展消息。它还具备验收滤波和消息管理功能。它包含三个发送缓冲区和两个接收缓冲区，可减少所需的微控制器（MCU）管理工作量。MCU通信通过行业标准的串行外设接口（SPI）实现，数据速率高达5 Mb/s。

• 以1 Mb/s的速率实现完整的CAN V2.0A和V2.0B：
  • 消息长度为0 - 8字节
  • 标准和扩展数据帧
  • 可编程比特率高达1 Mb/s
  • 支持远程帧
  • 两个具有优先级消息存储功能的接收缓冲区
  • 六个完整的验收滤波器
  • 两个完整的验收滤波器掩码
  • 三个具有优先级和中止功能的发送缓冲区
  • 用于自测试操作的回环模式
• 硬件特性：
  • 高速SPI接口（在4.5V和常温下为5 MHz）
  • 支持SPI模式0,0和1,1
  • 带可编程预分频器的时钟输出引脚
  • 具有可选使能功能的中断输出引脚
  • “缓冲区满”输出引脚可配置为每个接收缓冲区的中断引脚或通用数字输出
  • “发送请求”输入引脚可配置为每个发送缓冲区请求立即消息传输的控制引脚或通用数字输入
  • 低功耗睡眠模式
• 低功耗CMOS技术：
  • 工作电压范围为3.0V至5.5V
  • 典型工作电流为5 mA
  • 在5.5V时典型待机电流为10 μA
• 提供18引脚PDIP/SOIC和20引脚TSSOP封装
• 支持的温度范围：
  • 工业级（I）：-40℃至+85℃
  • 扩展级（E）：-40℃至+125℃
