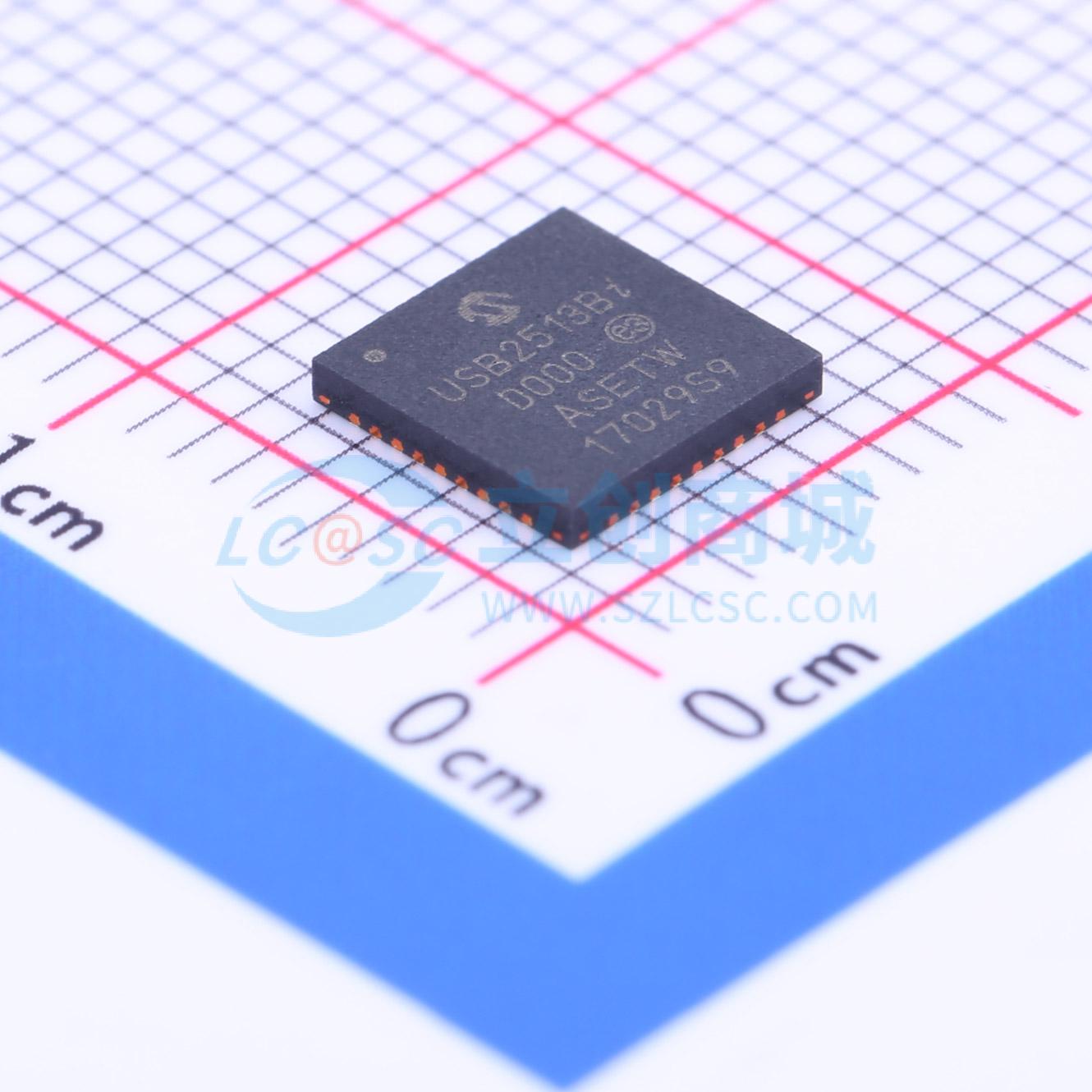

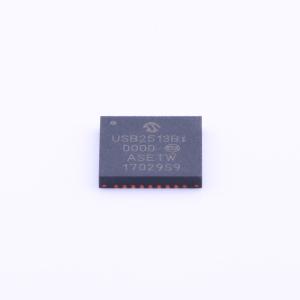

USB2513B-I/M2

USB 2.0高速集线器控制器

描述: 低功耗、可配置、多事务转换器 (MTT) 集线器控制器IC产品，适用于嵌入式USB解决方案。支持低速、全速和高速（如果作为高速集线器运行）下游设备。
品牌名称: MICROCHIP(美国微芯)
商品型号: USB2513B-I/M2
商品编号: C219835
商品封装: SQFN-36-EP(6x6)
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0

	属性	参数值
	工作电压	3.3V
	工作温度	0℃~+85℃
	功能特性	可编程信号驱动；内部稳压器；端口电源开关控制；ESD保护；过流保护；BC1.1协议支持

商品概述

USB2514B是一款低功耗、可配置的MTT集线器控制器集成电路，面向嵌入式USB解决方案。该集线器在所有已启用下行端口上支持低速、全速和高速下行设备；作为高速集线器工作时，支持低速、全速和高速设备。每个集线器控制器可作为全速或全/高速集线器连接到上行端口。USB端口所需电阻均集成在集线器内，包括串联终端电阻以及D+和D-引脚所需的上拉和下拉电阻。下行端口的过流检测输入具有内部上拉电阻。

商品特性

集成USB端接和上拉/下拉电阻。
支持单个外部3.3V电源；内部稳压器提供1.2V内部核心电压。
板载24 MHz晶体驱动器或外部24 MHz时钟输入。
可定制厂商ID、产品ID和设备ID。
具有4千伏的HBM JESD22-A114F ESD保护（通电和未通电状态）。
支持自供电或总线供电操作。

应用领域

液晶显示器和电视
多功能USB外设
电脑主板
机顶盒、DVD播放器、DVR/PVR
打印机和扫描仪
电脑媒体驱动器托架
便携式集线器盒
移动PC扩展坞
嵌入式系统
