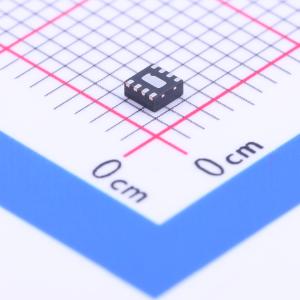

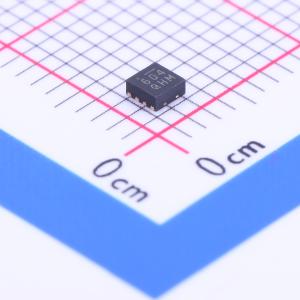

温馨提醒：图片仅供参考，商品以实物为准
SY58604UMG-TR
SY58604UMG-TR
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SY58604UMG-TR
- 商品编号
- C219850
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- -
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 3GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.375V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SY58604U是一款2.5/3.3V高速全差分LVPECL缓冲器，经过优化，仅产生108fsRMS的相位抖动。SY58604U可处理高达2.5GHz的时钟信号或高达3.2Gbps的数据模式。 差分输入采用了Micrel独特的3引脚输入端接架构，可与小至100mV（200mVpp）的LVPECL、LVDS或CML差分信号（交流或直流耦合）接口，信号路径中无需任何电平转换或端接电阻网络。对于交流耦合输入接口应用，提供了一个集成的电压基准（VREF - AC）来偏置VT引脚。输出为800mV的LVPECL信号，其上升/下降时间极快，保证小于110ps。 SY58604U可在2.5V ±5%或3.3V ±10%的电源电压下工作，并保证在整个工业温度范围（-40℃至+85℃）内正常运行。对于需要CML或LVDS输出的应用，可考虑SY58603U和SY58605U，这两款缓冲器的输出摆幅分别为400mV和325mV。
商品特性
- 精密800mV LVPECL缓冲器
- 超低抖动设计 - 108fsRMS相位抖动
- 保证在不同温度和电压下的交流性能：
- 直流至>3.2Gbps吞吐量
- 典型传播延迟（IN到Q）<350ps
- 上升/下降时间<110ps
- 故障安全输入 - 防止输入无效时输出振荡
- 高速LVPECL输出
- 可在2.5V ±5%或3.3V ±10%的电源电压下工作
- 工业温度范围：-40℃至+85℃
- 采用8引脚（2mm×2mm）DFN封装
应用领域
- 所有SONET时钟和数据分配
- 光纤通道时钟和数据分配
- 千兆以太网时钟和数据分配
- 背板分配
