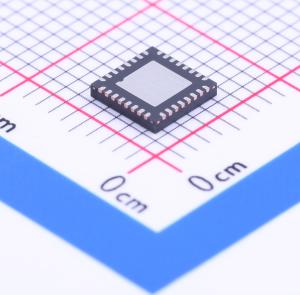

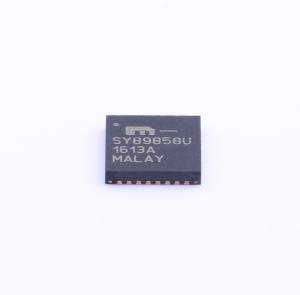

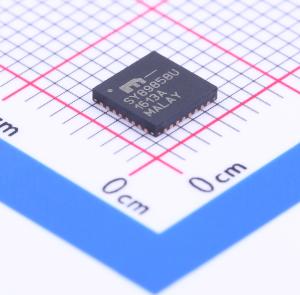

温馨提醒：图片仅供参考，商品以实物为准

SY89858UMG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: SY89858UMG
商品编号: C220290
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.426克(g)

商品参数

商品概述

SY89858U是一款2.5V/3.3V精密、高速、全差分LVPECL 1:8扇出缓冲器，经优化可提供八个相同的输出副本，其偏斜小于30ps，总抖动小于10ps_pp。它能够处理高达2.0GHz的时钟信号。差分输入采用独特的3引脚输入端接架构，使SY89858U能够直接与小至100mV的LVPECL、CML和LVDS差分信号（交流或直流耦合）接口，无需在信号路径中使用任何电平转换或端接电阻网络。这样可实现干净、无分支、低抖动的接口解决方案。LVPECL（100k温度补偿）输出的典型摆幅为800mV（负载为50Ω），并保证上升/下降时间小于200ps。 SY89858U可在2.5V±5%或3.3V±10%的电源电压下工作，且能在-40℃至+85℃的全工业温度范围内保证性能。

商品特性

精密1:8 LVPECL扇出缓冲器
低功耗：238mW（2.5V）
保证在温度和电源电压变化时的交流性能：
- 宽工作频率范围：直流至2.0GHz
- 输入到输出传输延迟<380ps
- 上升/下降时间<200ps
- 偏斜<30ps
超低抖动设计：
- 均方根相位抖动710fs（典型值）
100k LVPECL兼容输出
全差分输入/输出
可接受低至100mV（200mV_pp）的输入信号
独特的待批专利输入端接和VT引脚，可接受直流耦合和交流耦合差分输入（LVPECL、LVDS和CML）
电源电压2.5V±5%或3.3V±10%
工业温度范围：-40℃至+85℃
采用32引脚（5mm×5mm）QFN封装

应用领域

所有SONET和千兆以太网时钟分配
所有光纤通道时钟和数据分配
网络路由引擎定时分配
高端、低偏斜多处理器同步时钟分配

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	3GHz

	属性	参数值
	工作电压	2.375V~3.6V
	工作温度	-40℃~+85℃
