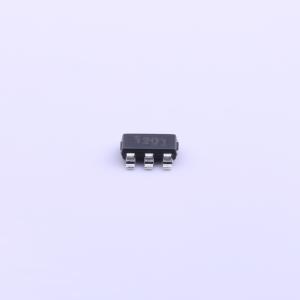

温馨提醒：图片仅供参考，商品以实物为准

TPS561201DDCR

4.5V至17V输入，1A同步降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS561201是一款简单易用的1A同步降压转换器,采用SOT-23封装。该设备优化了外部组件数量,实现了低待机电流。工作电压范围为4.5V至17V,输出电压范围为0.76V至7V,开关频率为580kHz。
品牌名称: TI(德州仪器)
商品型号: TPS561201DDCR
商品编号: C220433
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS561201和TPS561208是采用SOT23封装的简单易用的1A同步降压转换器。这些器件经过优化，可使用最少的外部元件，并实现低待机电流。这些开关模式电源（SMPS）器件采用D-CAP2模式控制，提供快速瞬态响应，支持低等效串联电阻（ESR）输出电容，如特种聚合物电容和超低ESR陶瓷电容，无需外部补偿元件。 TPS561201工作在脉冲跳跃模式，可在轻载运行时保持高效率。TPS561201和TPS561208采用6引脚1.6×2.9（mm）SOT（DDC）封装，结温范围为-40℃至125℃。

商品特性

TPS561201和TPS561208 1A转换器，集成140mΩ和84mΩ FET
具有快速瞬态响应的D-CAP2™模式控制
输入电压范围：4.5V至17V
输出电压范围：0.76V至7V
脉冲跳跃模式（TPS561201）或连续电流模式（TPS561208）
580kHz开关频率
低关断电流小于10μA
2%反馈电压精度（25℃）
从预偏置输出电压启动
逐周期过流限制
打嗝模式过流保护
非锁存欠压保护（UVP）和过温保护（TSD）
固定软启动：1.0ms
使用WEBENCH®电源设计器为TPS56120创建定制设计

应用领域

数字电视电源
高清蓝光光盘播放器
家庭网络终端
数字机顶盒（STB）
监控

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交93单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	760mV~7V
	输出电流	1A
	开关频率	580kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	380uA
	开关管(内置/外置)	内置
	输出类型	可调
