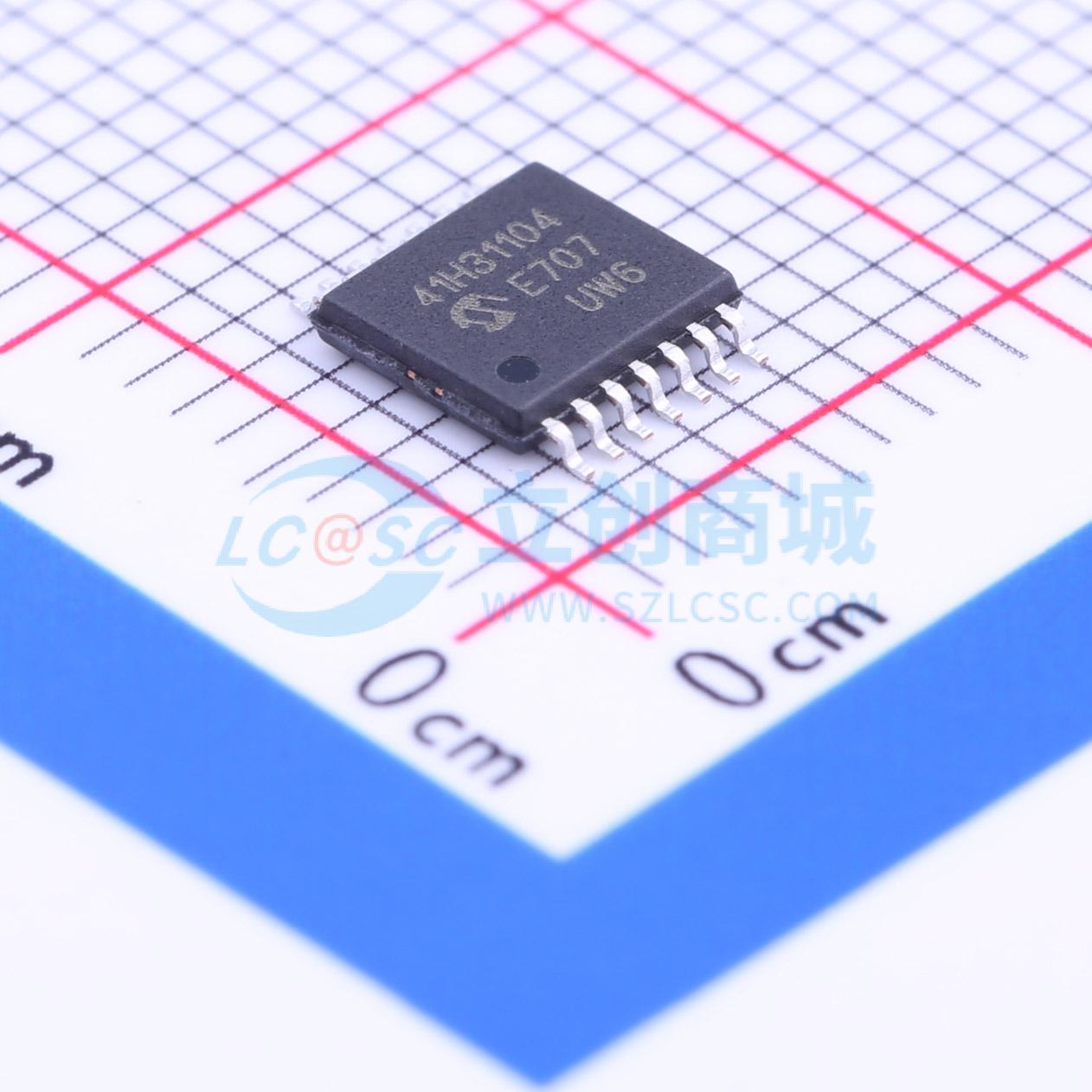

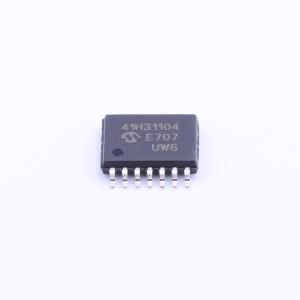

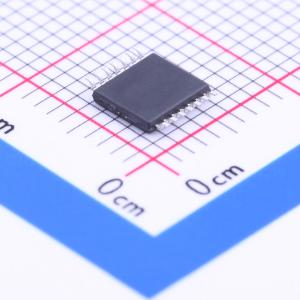

温馨提醒：图片仅供参考，商品以实物为准
MCP41HV31-104E/ST
MCP41HV31-104E/ST
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP41HV31-104E/ST
- 商品编号
- C220296
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.249克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 100kΩ | |
| 抽头数 | 128 | |
| 通道数 | 1 | |
| 精度 | ±20% | |
| 工作电压 | 10V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 温度系数 | 50ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 带宽 | 24kHz |
商品特性
- 高电压模拟支持：
- +36V端电压范围（DGND=V-）
- ±18V端电压范围（DGND=V-+18V）
- 宽工作电压：
- 模拟：10V至36V（指定性能）
- 数字：2.7V至5.5V，1.8V至5.5V（DGND≥V-+0.9V）
- 单电阻网络
- 电位计配置选项
- 电阻网络分辨率：
- 7位：127个电阻（128个抽头）
- 8位：255个电阻（256个抽头）
- R_AB电阻选项：
- 5 kΩ至10 kΩ
- 50 kΩ至100 kΩ
- 高端/滑动端电流（I_w）支持：
- 25 mA（对于5 kΩ）
- 12.5 mA（对于10 kΩ）
- 6.5 mA（对于50 kΩ和100 kΩ）
- 从零刻度到满刻度的滑动操作
- 低滑动端电阻：75 Ω（典型值）
- 低温度系数：
- 绝对值（变阻器）：50 ppm 典型值 -40℃至+70℃
- 比例（电位计）：15 ppm 典型值
- SPI串行接口（10 MHz，模式0,0和1,1）
- 通过以下方式断开电阻网络端子连接：
- 关机引脚（SHDN）
- 端子控制（TCON）寄存器
- 写入锁存（wLAT）引脚以控制易失性滑动寄存器的更新（如过零点）
- 上电复位/掉电复位：
- 数字电源（VDD/DGND）；1.5V典型值
- 模拟电源（V+N-）；3.5V典型值
- 串行接口不活动电流：典型值
- 500 kHZ典型带宽（-3 dB）操作 .0 kΩ器件
- 扩展温度范围：-40℃至+125℃
- 封装类型：TSSOP-14和VQFN-20 (5x5)
