SY54020ARMG

SY54020AR是一款全差分、低电压1.2V/1.8V/2.5V CML 1:4扇出缓冲器，具备低电平有效使能（/EN）功能。使能信号是同步的，因此输出仅在处于低电平状态时才会被使能或禁用。这避免了在异步控制时，设备使能或禁用时可能产生的时钟脉冲异常。当该设备用作时钟扇出时，禁用下游时钟可降低系统功耗。SY54020AR可处理高达3.2 GHz的时钟信号或3.2Gbps的数据模式。 差分输入采用了Micrel独特的3引脚输入端接架构，可与低至100mV（200mVpp）的LVPECL、LVDS或CML差分信号接口，信号路径中无需任何电平转换或端接电阻网络。对于交流耦合输入接口应用，内部提供了一个电压基准来偏置VT引脚。输出为CML，其上升/下降时间极快，保证小于100ps。 SY54020AR采用2.5V ±5%的核心电源和1.2V、1.8V或2.5V ±5%的输出电源供电，可在整个工业温度范围（– 40℃至+85℃）内正常工作。

• 1.2V/1.8V/2.5V CML 1:4扇出缓冲器
• 低电平有效使能（/EN）输入，用于禁用输出
• 保证在温度和电压变化时的交流性能：
  • 直流至>3.2 Gbps的数据吞吐量
  • 直流至>3.2GHz的时钟吞吐量
  • -320 ps的传播延迟（IN到Q）
  • 器件内偏差<20ps
  • 上升/下降时间<100 ps
• 超低抖动设计
  • 周期抖动<1psRMS
• 高速CML输出
• 2.5V±5% Vcc、1.2/1.8V/2.5V ±5% Vcco电源供电
• 工业温度范围：-40℃至+85℃

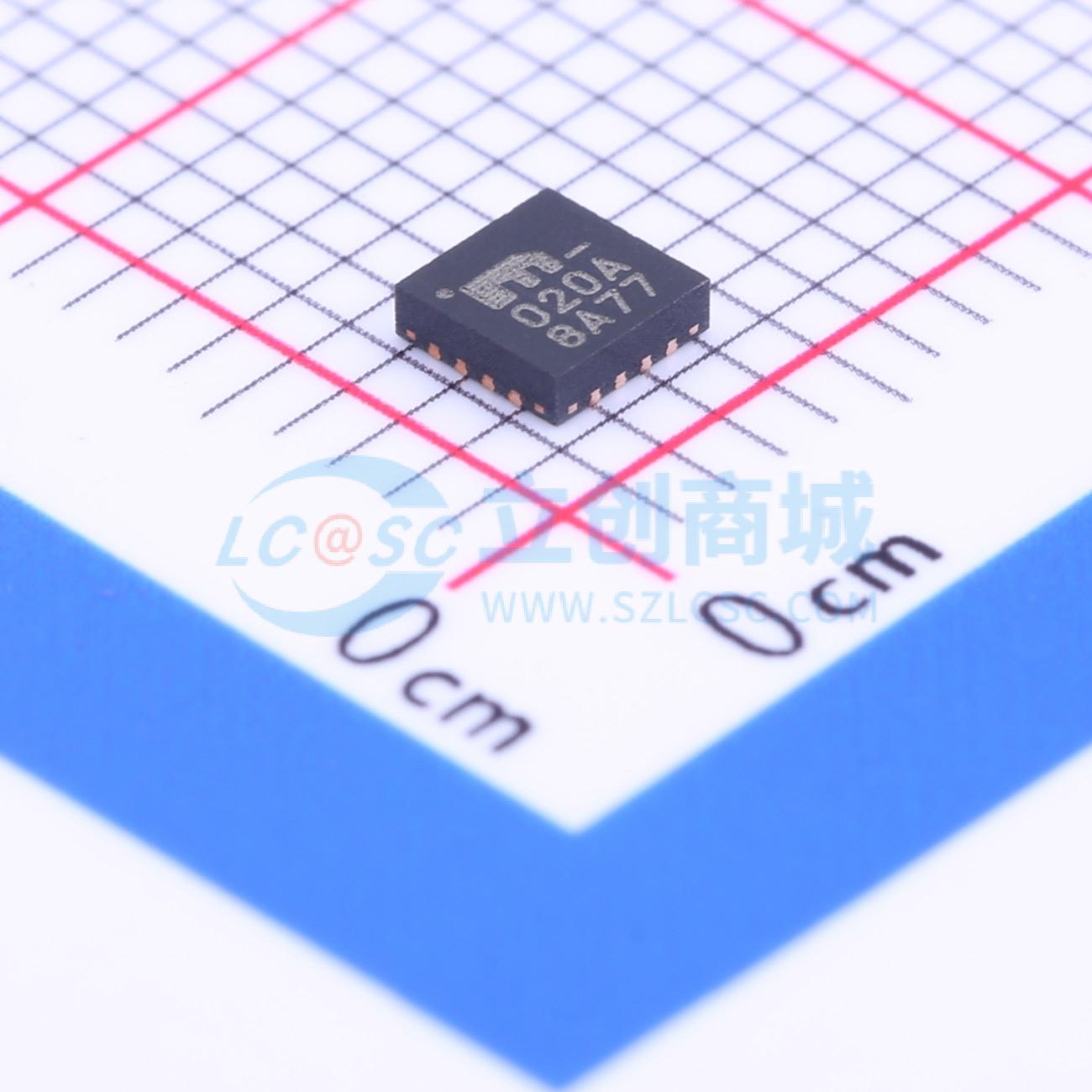

• 提供16引脚（3mm×3mm）MLF封装

• SONET时钟和数据分配
• 光纤通道时钟和数据分配
• 千兆以太网时钟和数据分配
