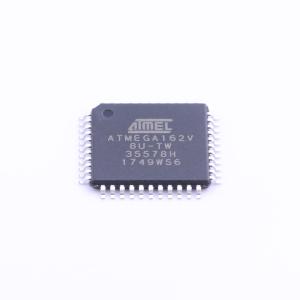

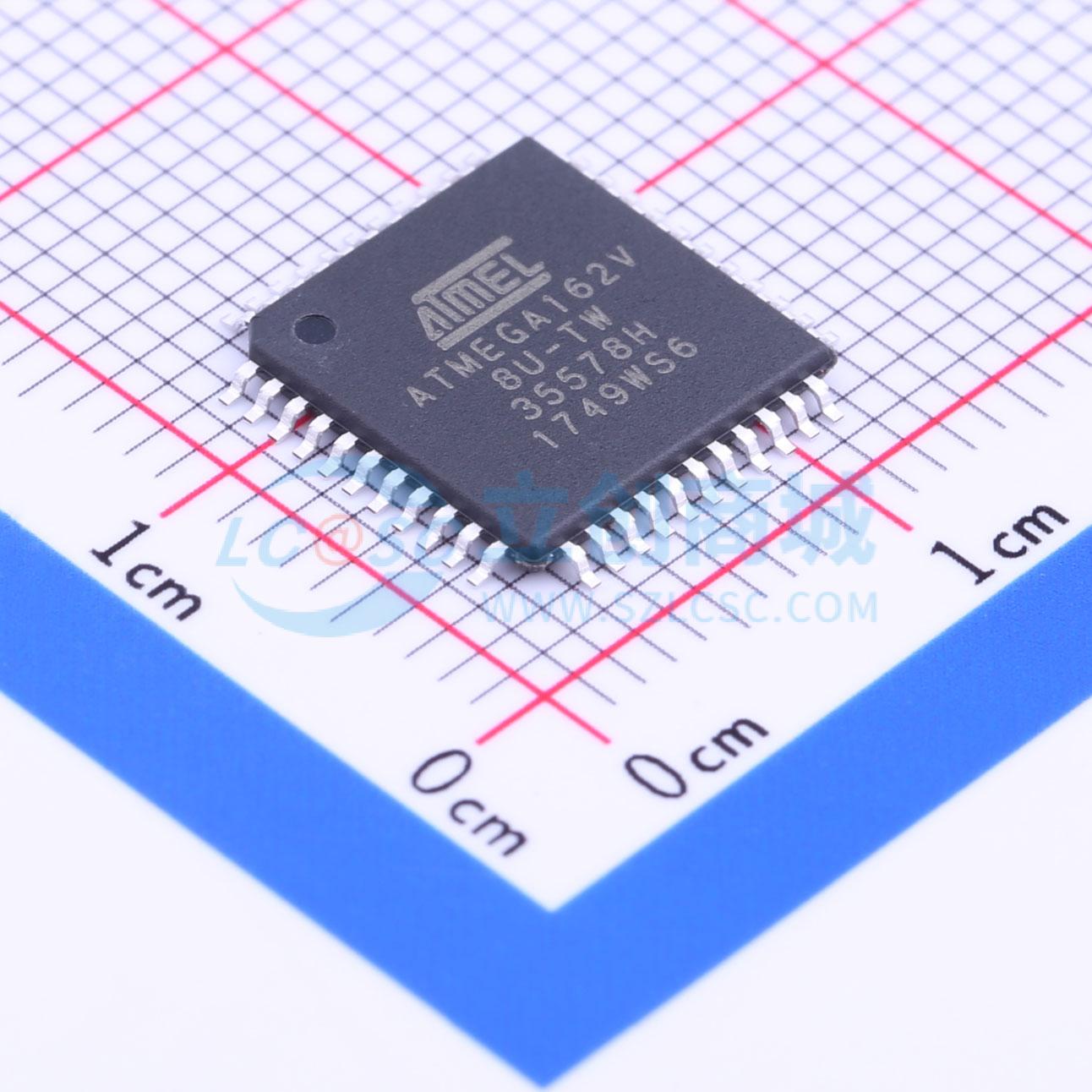

ATMEGA162V-8AUR

ATmega162 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在一个时钟周期内执行强大的指令，ATmega162 实现了接近每 MHz 1 MIPS 的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

AVR 核心将丰富的指令集与 32 个通用工作寄存器相结合。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构具有更高的代码效率，同时实现了比传统 CISC 微控制器快十倍的吞吐量。

ATmega162 提供以下特性：带有读写同时进行功能的 16K 字节系统内可编程闪存、512 字节 EEPROM、1K 字节 SRAM、外部存储器接口、35 条通用 I/O 线、32 个通用工作寄存器、用于边界扫描和片上调试支持及编程的 JTAG 接口、四个具有比较模式的灵活定时/计数器、内部和外部中断、两个串行可编程 USART、带内部振荡器的可编程看门狗定时器、一个 SPI 串行端口以及五种软件可选的节能模式。空闲模式会停止 CPU 运行，但允许 SRAM、定时/计数器、SPI 端口和中断系统继续运行。掉电模式保存寄存器内容，但冻结振荡器，禁用其他所有芯片功能，直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于休眠状态时维持定时基准。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于休眠状态。这使得快速启动与低功耗相结合成为可能。在扩展待机模式下，主振荡器和异步定时器都继续运行。

该器件采用 Atmel 的高密度非易失性存储技术制造。片上 ISP 闪存允许通过 SPI 串行接口、传统的非易失性存储器编程器或运行于 AVR 核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用闪存中。当应用闪存部分更新时，引导闪存部分中的软件将继续运行，从而提供真正的读写同时操作。通过将 8 位 RISC CPU 与系统内自编程闪存结合在单一芯片上，Atmel ATmega162 成为一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济有效的解决方案。
