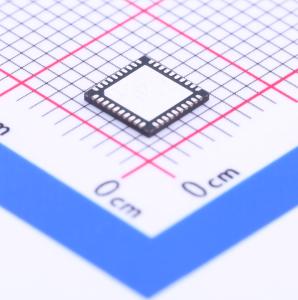

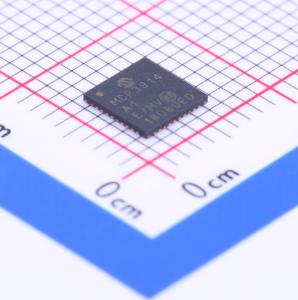

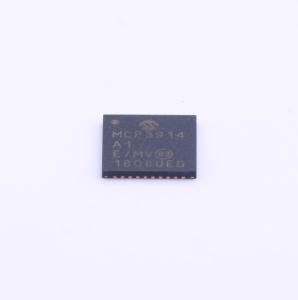

温馨提醒：图片仅供参考，商品以实物为准
MCP3914A1-E/MV
MCP3914 3V 八通道模拟前端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MCP3914 是一个 3V 八通道模拟前端，包含八个同步采样 Δ-Σ 模数转换器 (ADC)，八个可编程增益放大器 (PGA)，低漂移内部电压参考，数字偏移和增益误差校准寄存器，高速 20 MHz SPI 接口。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3914A1-E/MV
- 商品编号
- C220225
- 商品封装
- QFN-40-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率(位) | 24位 | |
| 增益漂移 | 1ppm/℃ | |
| 工作电压 | 2.7V~3.6V | |
| 信噪比 | 94.5dB | |
| 工作温度 | -40℃~+125℃ | |
| 数据速率 | 125kHz |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 1MHz~20MHz；20MHz | |
| 采样率 | 4MHz | |
| 基准电压值 | 1.2V | |
| 基准电压源温漂 | 9ppm/℃ | |
| 接口类型 | SPI | |
| 功能特性 | 数字校准；同步采样控制；可编程增益；内部基准源 |
应用领域
- 多相电表
- 电能计量与功率测量
- 汽车
- 便携式仪器
- 医疗和电力监测
- 音频/语音识别
