商品概述

MIC3230/1/2是专为驱动一个或多个高功率LED串设计的恒流升压开关控制器。MIC3230/1/2的输入电压范围为6V至45V，适用于各种固态照明应用。

MIC3230/1/2采用外部功率器件，为高功率LED应用提供了一种成本效益高的解决方案。强大的驱动电路可以向LED系统提供高达70W的功率。通过使用250mV反馈电压参考，功耗被最小化，提供了±3%的精度。MIC323x系列可以通过脉宽调制（PWM）输入信号进行调光，并且具有低功耗关断功能的使能引脚。

多个MIC3230 IC可以同步到一个共同的工作频率。这些同步设备的时钟可以一起使用，以帮助减少系统中的噪声和误差。

通过外部电阻设置MIC3230/1的可调开关频率。开关频率可以在100kHz至1MHz之间。设置开关频率提供了一种机制，通过该机制可以优化设计的效率（性能）和外部组件的尺寸（成本）。MIC323x系列LED驱动器还提供以下保护功能：过压保护（OVP）、热关断和欠压锁定（UVLO）。

MIC3231提供了一个抖动功能，有助于减少电磁干扰（EMI）。这在对EMI敏感的应用中特别有用，并且可以将发射降低约10dB。

MIC3232是一款固定频率为400kHz的设备，采用小型10引脚MSOP封装。MIC3230/1则采用EPAD 16引脚TSSOP封装和12引脚3mm x 3mm MLF封装。

应用领域

街道照明
固态照明
通用照明
建筑照明
恒定电流电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~45V
	开关频率	400kHz
	通道数	1
	输出电流	350mA

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	3%

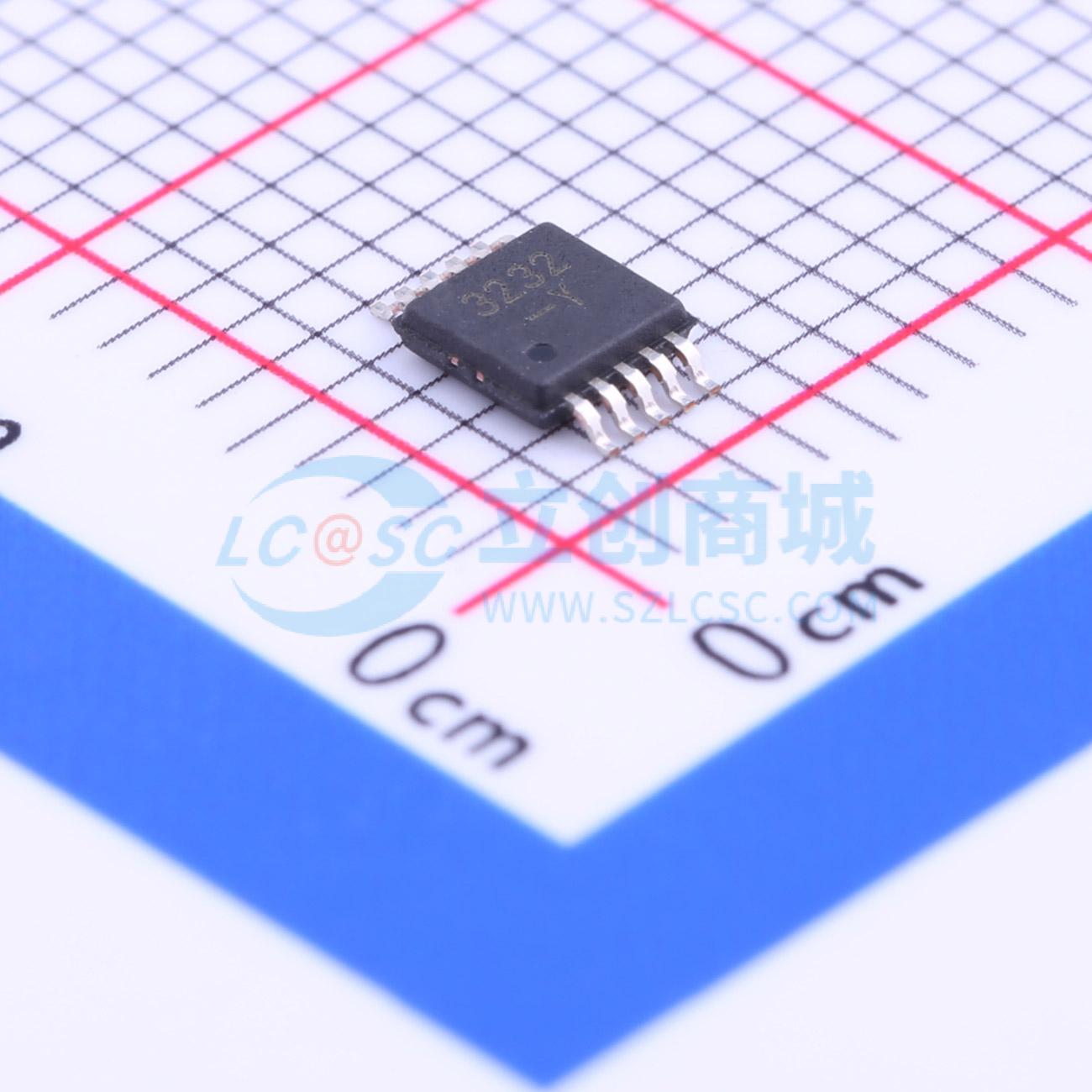

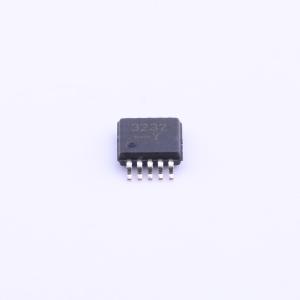

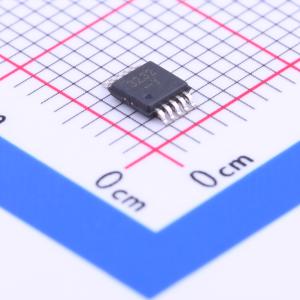

MIC3232YMM
