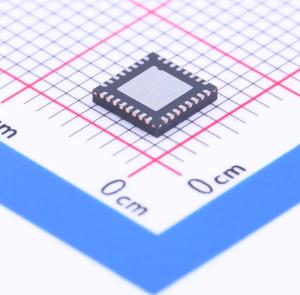

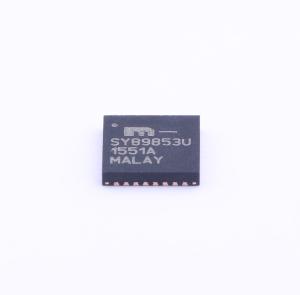

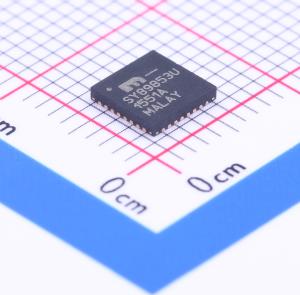

温馨提醒：图片仅供参考，商品以实物为准

SY89853UMG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: SY89853UMG
商品编号: C220286
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.426克(g)

商品参数

商品概述

SY89853U 具备两个低抖动 2:1 差分复用器，其输出兼容 100K LVPECL（800mV），能够处理高达 2.5GHz 的时钟和高达 2.5Gbps 的数据流。 SY89853U 的差分输入采用独特的三输入端接架构，允许用户连接小至 100mV 的任何差分信号（交流或直流耦合），且信号路径中无需任何电平转换或端接电阻网络。这样可实现干净、无分支、低抖动的接口解决方案。800mV 差分 LVPECL 输出的上升/下降时间极快，保证小于 180ps。 SY89853U 可在 2.5V ±5% 或 3.3V ±10% 的电源电压下工作，并保证在整个工业温度范围（-40℃ 至 +85℃）内正常运行。

商品特性

双 2:1 复用器，每个通道可从输入中进行选择
独特的、正在申请专利的输入隔离设计可将串扰降至最低
低功耗 210mW（VCC = 2.5V）
保证在不同温度和电压下的交流性能：
- 直流至 >2.5Gbps 的数据速率吞吐量
- 输入到输出的传输延迟 <360ps
- 上升/下降时间 <180ps
超低抖动设计：
- 随机抖动 <1psRMS
- 确定性抖动 <10psPP
- 总抖动（时钟）<10psPP
- 串扰引起的抖动 <0.7psRMS
独特的、正在申请专利的 50Ω 输入端接和 VT 引脚可接受直流和交流耦合输入（CML、LVDS、PECL）
800mV LVPECL 输出摆幅
电源电压为 2.5V ±5% 或 3.3V ±10%
工作温度范围为 -40℃ 至 +85℃
采用 32 引脚（5mm × 5mm）QFN 封装

应用领域

数据通信系统
所有 SONET OC - 3 至 OC - 48 应用
所有光纤通道应用
所有千兆以太网应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	2.5GHz

	属性	参数值
	工作电压	2.375V~3.6V
	工作温度	-40℃~+85℃
