温馨提醒：图片仅供参考，商品以实物为准

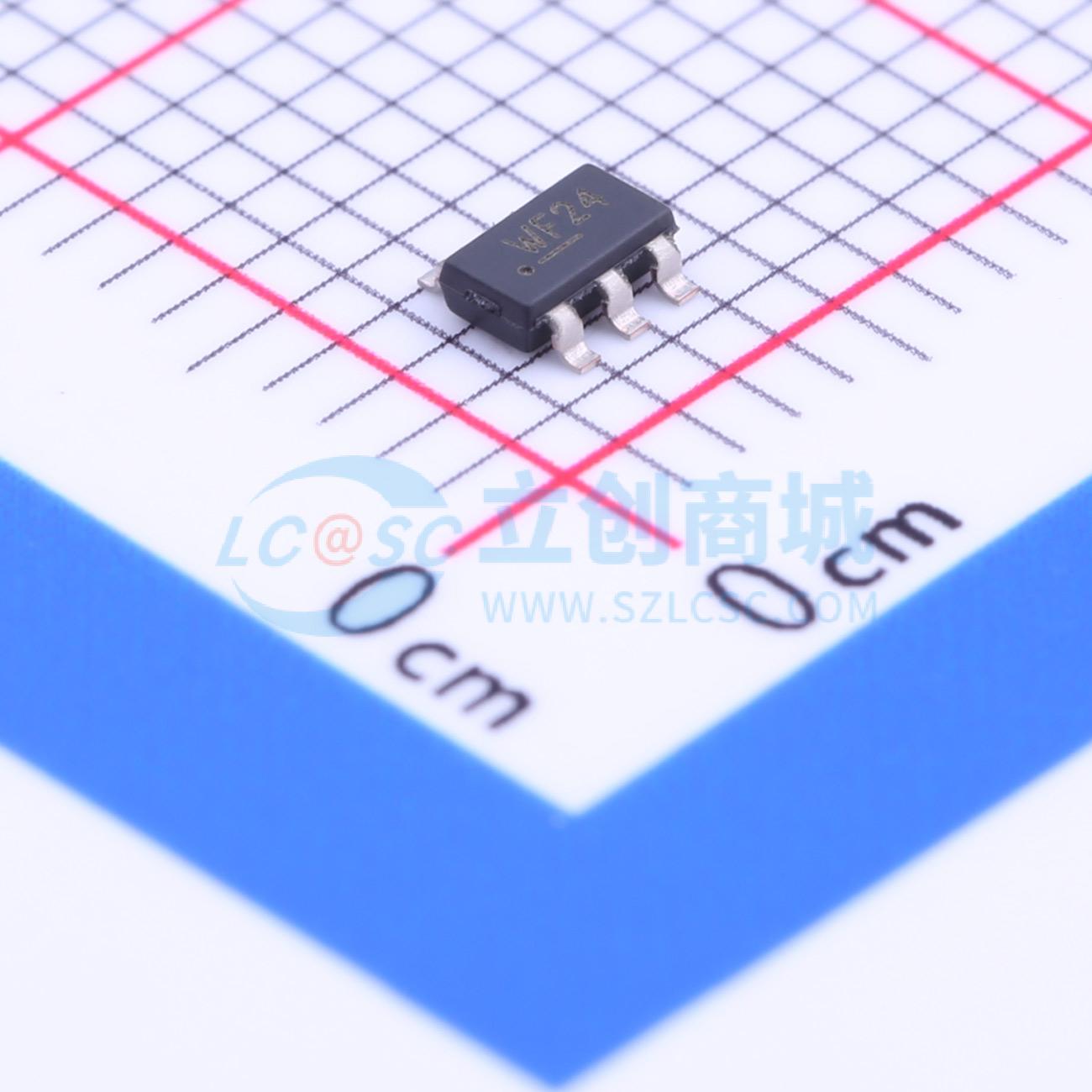

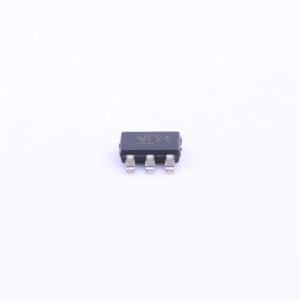

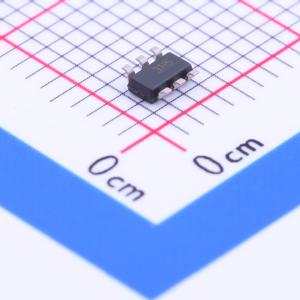

MIC3289-24YD6-TR
MIC3289-24YD6-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC3289-24YD6-TR
- 商品编号
- C220211
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~6.5V | |
| 开关频率 | 1.2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 输出电流 | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MIC3289是一款针对恒流白色LED驱动应用优化的PWM升压开关调节器。它内置肖特基二极管，仅需4个外部元件即可实现高效的DC/DC解决方案。MIC3289支持单线简单的数字接口来控制16级对数刻度调光，以在较低电流下提供更好的分辨率，并更好地匹配人眼的敏感度。预编程功能允许用户选择16个WLED电流等级中的任何一个作为启动亮度级别。MIC3289的反馈电压仅为250 mV，在保持高效率的同时仍能为白色LED电流提供出色的精度。MIC3289实现了恒定频率1.2 MHz PWM控制方案。高频PWM操作通过减小外部元件尺寸节省了电路板空间。1.2 MHz PWM方案还减少了输入电源的开关噪声和纹波。MIC3289的输入电压范围为2.5 V至6.5 V，可直接从单节锂离子电池以及3到4节镍镉/镍氢/碱性电池工作。低至1 μA的关断电流有助于延长电池寿命。MIC3289采用薄型SOT23-6引脚封装和2 mm x 2 mm MLF-8L封装，结温范围为-40°C至+125°C。
商品特性
- 单线结合16级对数亮度和关断控制
- 16V / 24V过压保护选项，支持多达4个和6个WLED
- 可在16个亮度级别中的任意一个启动
- 内部肖特基二极管
- 2.5V至6.5V输入电压
- 1.2 MHz PWM操作
- 超过500mA的开关电流
- 250mV参考电压
- ±5% LED电流精度
- <1μA关断电流
- 过温保护
- 欠压锁定（UVLO）
- 薄型SOT23-6L封装选项
- 2mm x 2mm无引脚MLF-8L封装选项
- -40℃至+125℃结温范围
应用领域
- 白光/蓝光LED背光驱动器
- 手机
- PDA
- GPS系统
- 数码相机
- 多媒体/MP3播放器
- LED手电筒
- 恒流电源供应
